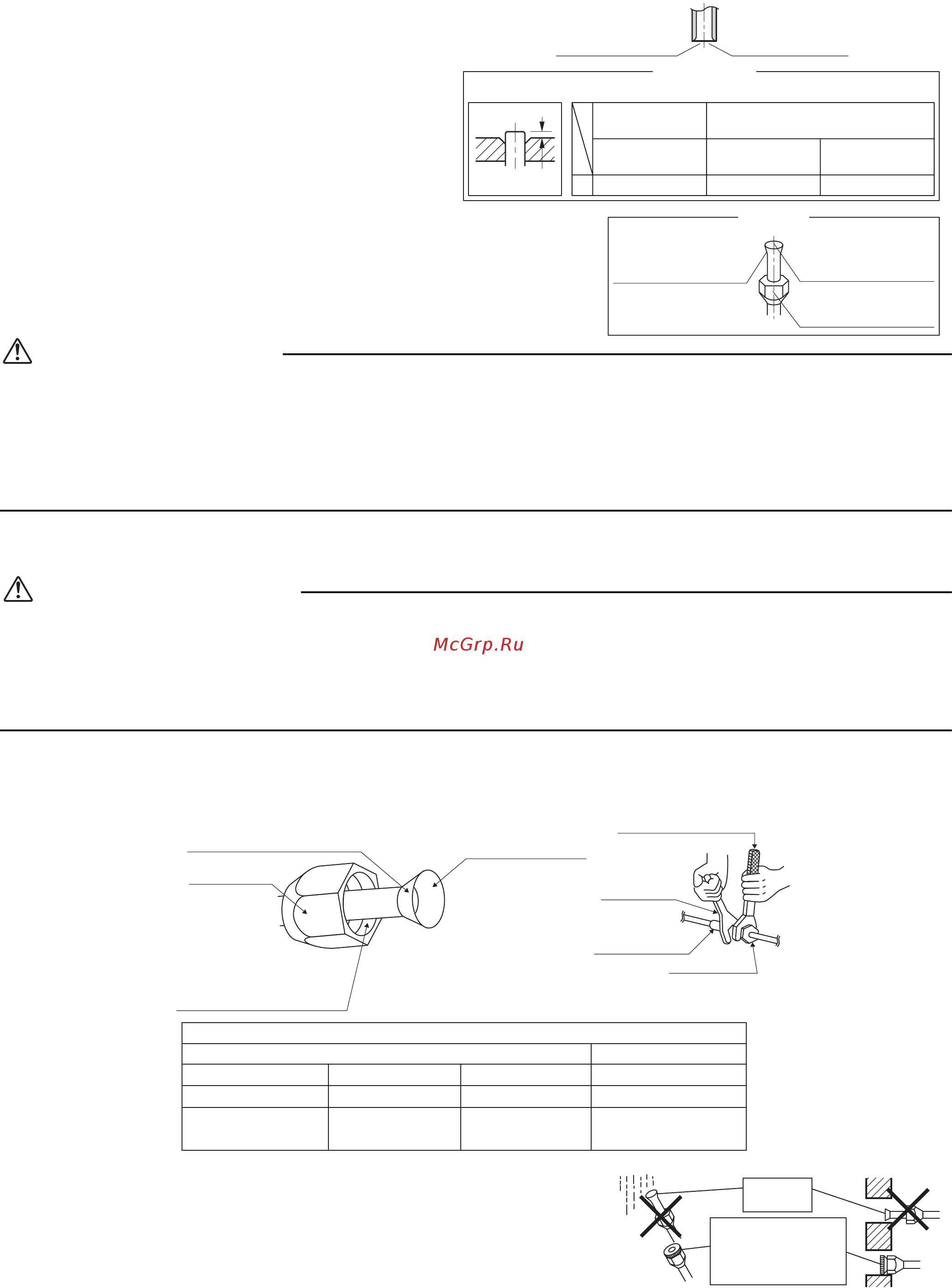

Монтаж трубопровода хладагента
1. Развальцовка конца трубы
1) Труборезом отрежьте конец трубы.
2) Удалите заусенцы ножом, обращенным вниз,
так чтобы стружка не попала в трубу.
3) Оденьте на трубу накидную гайку.
4) Развальцуйте трубу.
5) Проверьте правильность развальцовки.
ПРЕДУПРЕЖДЕНИЕ
• Не применяйте на развальцованной детали минеральное масло.
• Не допускайте попадания минерального масла в систему, поскольку это приведет к уменьшению срока службы
агрегатов.
•
Не допускается установка труб, использовавшихся ранее. Используйте только детали, поставляемые вместе с агрегатом.
• Для обеспечения гарантии срока службы данного блока R32 на него не допускается установка осушителя.
• Осушающий материал может расплавить и повредить систему.
• Неполная развальцовка может привести к утечке газообразного хладагента.
2. Трубопроводы хладагента
ПРЕДОСТЕРЕЖЕНИЕ
• Используйте закрепленную на главном блоке накидную гайку. (Чтобы предотвратить растрескивание из-за
ухудшения свойств при старении.)
• Чтобы предотвратить утечку газа, нанесите фреоновое масло только на внутреннюю поверхность раструба.
(Используйте фреоновое масло для R32)
• При затяжке накидных гаек используйте динамометрические ключи, чтобы предотвратить повреждение накидных
гаек и утечку газа.
Выровняйте центры обоих раструбов и затяните накидные гайки на 3–4 оборота от руки. Затем полностью затяните их с
помощью динамометрических ключей.
2-1.
Предостережения относительно обращения
струбами
1) Обеспечьте защиту открытого конца трубы от пыли и влаги.
2) Все изгибы труб должны быть как можно более плавными.
Для изгибания пользуйтесь трубогибочной машиной.
A
A
Ɉɬɪɟɠɶɬɟɬɨɱɧɨ
ɩɨɞɩɪɹɦɵɦɭɝɥɨɦ
ɍɞɚɥɢɬɟɡɚɭɫɟɧɰɵ
Ɋɚɡɜɚɥɶɰɨɜɤɚ
ɍɫɬɚɧɨɜɢɬɟɬɨɱɧɨɜɩɨɥɨɠɟɧɢɟɩɨɤɚɡɚɧɧɨɟɧɢɠɟ
Ɇɚɬɪɢɰɚ
±ɦɦ
Ɂɚɠɢɦɧɨɝɨɬɢɩɚ
ȼɚɥɶɰɨɜɨɱɧɵɣ
ɢɧɫɬɪɭɦɟɧɬɞɥɹ5
±ɦɦ
5LGJLGɬɢɩɚ
±ɦɦ
,PSHULDOɬɢɩɚ
Ɉɛɵɱɧɵɣɜɚɥɶɰɨɜɨɱɧɵɣɢɧɫɬɪɭɦɟɧɬ
ɇɚɜɧɭɬɪɟɧɧɟɣ
ɜɚɥɶɰɨɜɨɱɧɨɣ
ɩɨɜɟɪɯɧɨɫɬɢɧɟ
ɞɨɥɠɧɨɛɵɬɶɬɪɟɳɢɧ
Ʉɨɧɟɰɬɪɭɛɵɞɨɥɠɟɧ
ɛɵɬɶɪɚɡɜɚɥɶɰɨɜɚɧ
ɪɚɜɧɨɦɟɪɧɨɚɛɫɨɥɸɬɧɨ
ɤɪɭɝɥɨɣɮɨɪɦɵ
ɍɛɟɞɢɬɟɫɶɱɬɨ
ɭɫɬɚɧɨɜɥɟɧɚɧɚɤɢɞɧɚɹ
ɝɚɣɤɚ
Ʉɨɧɬɪɨɥɶ
5/8 дюйма
Класс 71
61.8–75.4 Н • м
(630–770 кгс • см)
Не наносите фреоновое
масло на наружную поверхность.
Накидная гайка
Нанесите фреоновое
масло на внутреннюю
поверхность раструба.
Не наносите фреоновое масло
на внутреннюю поверхность
накидной гайки, чтобы не
допустить затяжки с чрезмерным
крутящим моментом.
[Нанесение масла]
Соединение труб
Накидная гайка
Гаечный ключ
[Затяжка]
1/4 дюйма
3/8 дюйма 1/2 дюйма
Класс 15, 20, 25, 35 Класс 42, 50, 60
Динамометрический ключ
Момент затяжки накидной гайки
Газовая сторона
32,7–39,9 Н • м
(330–407 кгс • см)
49,5–60,3 Н • м
(505–615 кгс • см)
14,2–17,2 Н • м
(144–175 кгс • см)
Жидкостная сторона
Стена
Если колпачок раструба
недоступен, закройте
раструб лентой, чтобы
предотвратить попадание
загрязнений или воды.
Установите
колпачок.
Дождь
