Русский 6
Русский
Монтаж внутреннего агрегата

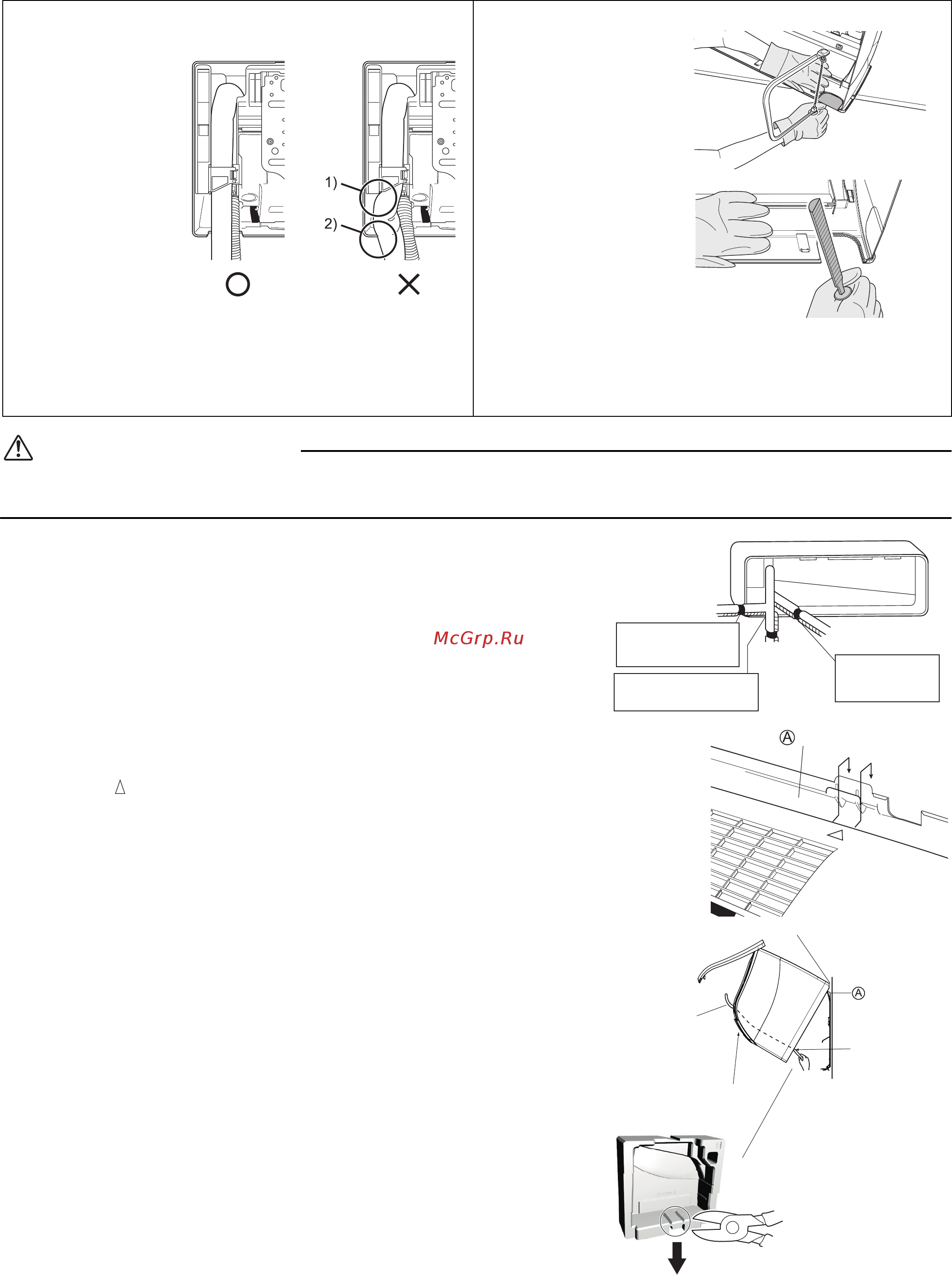

3. Монтаж внутреннего агрегата
ПРЕДОСТЕРЕЖЕНИЕ
• Удаление крышки отверстия под трубопровод кусачками приводит к повреждению передней решетки. Не используйте кусачки.
• Надевайте перчатки во время удаления крышки отверстия под трубопровод.
3-1.
Расположенный справа трубопровод,
отходящий в сторону, назад или вниз
1) Прикрепите дренажный шланг к нижней стороне
трубопроводов хладагента с помощью липкой виниловой
ленты.
2) Оберните оберните трубопроводы хладагента и дренажный
шланг изоляционной лентой.
3) Проложите трубопроводы хладагента и дренажный шланг
через отверстие в стене. Затем установите внутренний агрегат
на крюки монтажной пластины, ориентируясь по обозначениям
на верхней поверхности агрегата.
4) Откройте переднюю
панель и сервисную крышку.
(См. раздел "Подготовка к монтажу".)
5) Проложите проводку от наружного агрегата через сквозное
отверстие в стене и через заднюю панель внутреннего
агрегата. Вытяните ее с передней стороны. Предварительно
загните концы вязальной проволоки вверх, чтобы упростить
работу. (Если концы проводов между агрегатами
предварительно зачищены скрепите их липкой лентой
.)
6) Нажмите на нижнюю раму внутреннего агрегата обеими
руками, чтобы установить его на крюки монтажной
пластины. Убедитесь в том, что провода не зажаты кромкой
внутреннего агрегата.
•
В случае перегиба
или деформации
трубопроводов
хладагента примите
следующие меры
предосторожности.
Если работы не
выполнены должным
образом, возможно
возникновение
ненормального
звука.
1)
Сильно не
прижимайте
трубопроводы
хладагента к
нижней раме.
1)
Срежьте лобзиком
крышку отверстия
под трубопровод
с внутренней
стороны передней
решетки.
Направляете лезвие
лобзика вдоль
канавки и срежьте
крышку отверстия
под трубопровод.
2)
После удаления
крышки выполните
зачистку
напильником.
Удалите заусенцы на
срезе полукруглым
напильником.
2) Сильно не прижимайте трубопроводы хладагента
к передней решетке.
• Удалите крышку отверстия под трубопровод,
как показано ниже.
Расположенные
справа и отходящие
вниз трубопроводы
Расположенные справа
и отходящие назад
трубопроводы
Расположенные
справа и отходящие
в сторону трубопроводы
Скрепите трубопроводы
хладагента и дренажный
шланг изоляционной
лентой.
Удалите крышку отверстия
под расположенные справа
и отходящие в сторону
трубопроводы.
Удалите крышку отверстия
под расположенные справа
и отходящие вниз трубопроводы.
Монтажная платина
Направляющая
проводов
Если концы соединяющих
блоки проводов
предварительно зачищены,
закройте их изоляционной
лентой, чтобы упростить
прокладку проводов.
Зацепите здесь крюк внутреннего агрегата.
Проводка между
агрегатами
Монтажная
платина
Для опоры блока во время монтажа
выломайте распорку из EPS упаковки.
(Для класса 15, 20, 25, 35, 42)
