Русский 5
Русский
Монтаж внутреннего агрегата
1. Установка монтажной пластины
• Монтажную пластину следует установить на стену, которая способна выдержать вес внутреннего агрегата.
1) Временно закрепите монтажную пластину на стене. Убедитесь в том, что панель расположена горизонтально
иотметьте точки для сверления отверстий на стене.
2) Закрепите монтажную пластину на стене винтами.

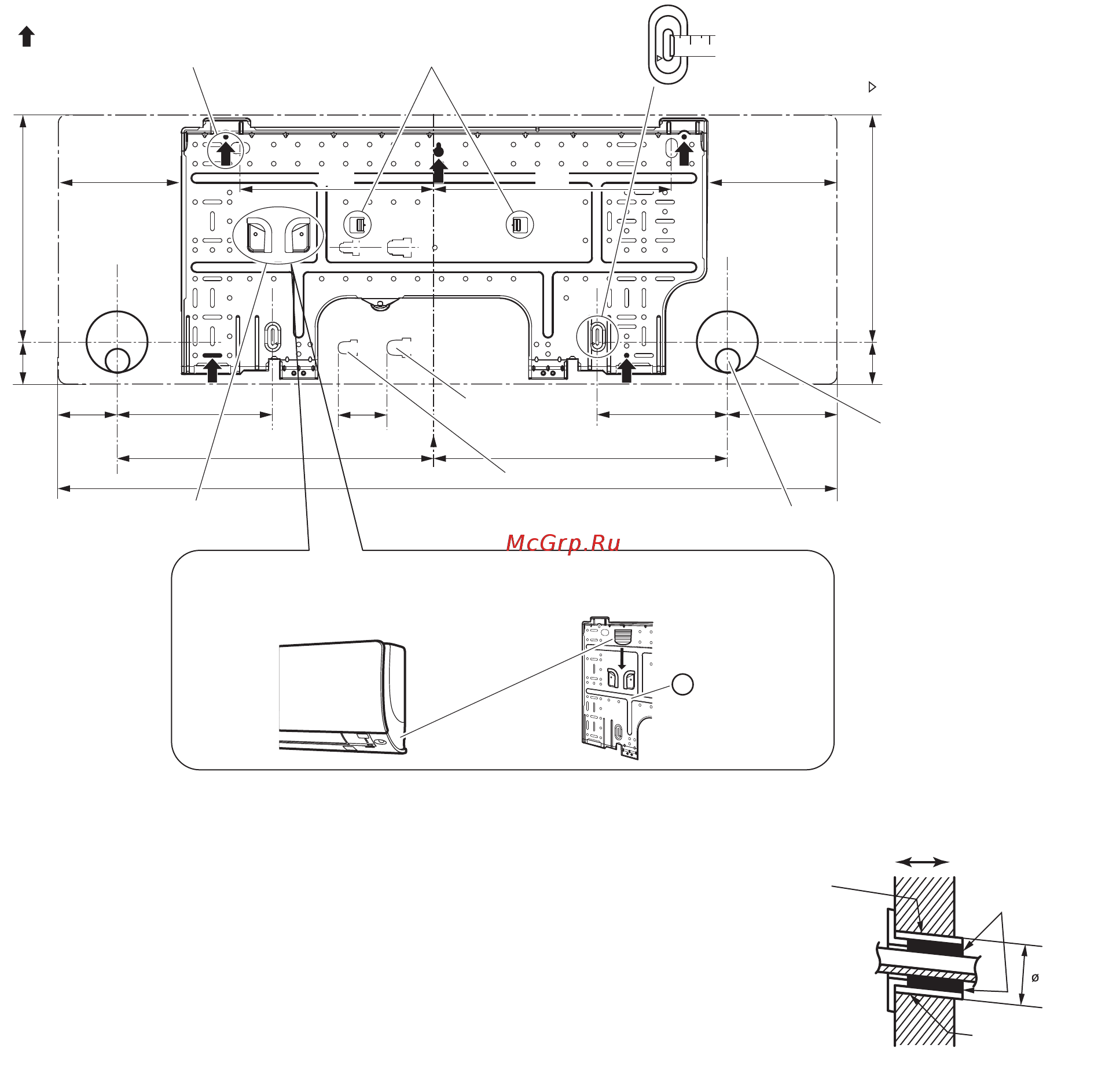

Рекомендуемые точки крепления монтажной пластины и размеры
2. Сверление отверстия в стене и монтаж заделываемой в стену трубы
• Если стена содержит металлическую раму или металлическую
пластину, используйте в сквозном отверстии заделываемую в стену
трубу и настенную крышку, чтобы предотвратить возможный нагрев,
поражение электрическим током или пожар.
• Загерметизируйте зазоры вокруг трубопроводов уплотняющим
материалом, чтобы предотвратить протечку воды.
1) Просверлите сквозное отверстие диаметром 65 мм с уклоном
в сторону наружной поверхности.
2) Вставьте
заделываемую в стену трубу в отверстие.
3) Вставьте настенную крышку в трубу.
4) После завершения монтажа трубопровода хладагента, проводки и дренажного трубопровода заполните зазор
замазкой.
A
ø
780
Используйте рулетку,
как показано.
Место хранения крышки, вырезанной
из агрегата для трубопровода
единицы измерения: мм
Конец газовой
линии
Снятая крышка отверстия
под трубопровод
Рекомендуемые токи крепления
монтажной пластины (всего 5 точек)
Установите уровень
на выступы.
59
330,5
241,747,3
160
59,5
50160
241,7
47,3
106
125,5
331
203
247
Положение дренажного шланга
Конец жидкостной линии
Монтажная
пластина
* Снятую крышку отверстия под
трубопровод можно можно хранить
в кармане на монтажной пластине.
Положение конца
рулетки на метке .
Сквозное
отверстие
в стене
65 мм
Внутри Снаружи
Замазка
Заделываемая
в стену труба
(приобретается
по месту установки)
Крышка отверстия
в стене
(приобретается по
месту установки)
Заделываемая
в стену труба
(приобретается
по месту установки)
65
3PRU363588-1G.book Page 5 Tuesday, February 21, 2017 1:14 PM
