10 Русский
Монтаж внутреннего агрегата

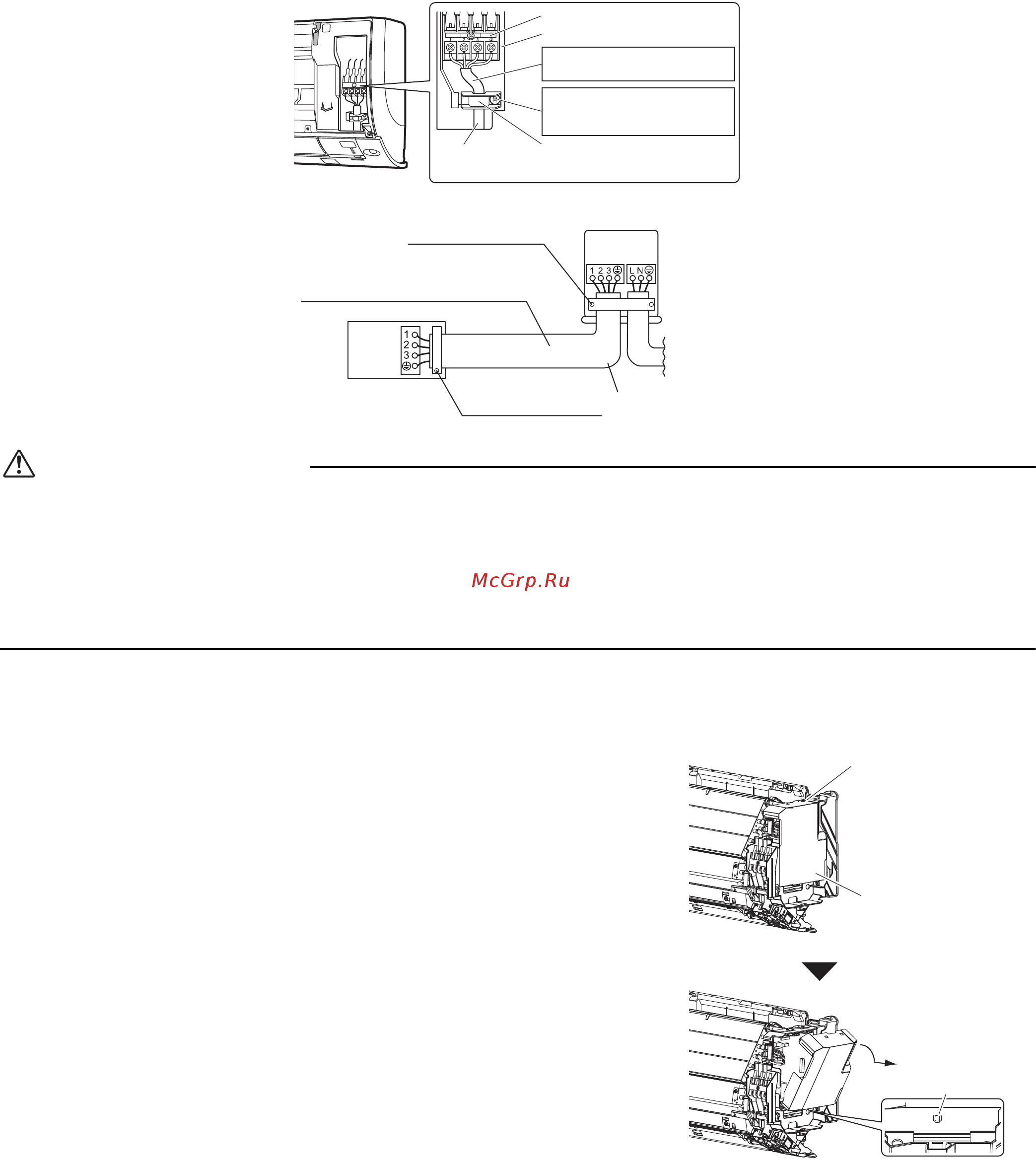

4. Проводка
1) Удалите изоляцию с концов проводов (15 мм).
2) Цвета проводов должны соответствовать номерам клемм на клеммных колодках внутреннего и наружного
агрегатов. Надежно закрепите провода винтами на соответствующих клеммах.
3) Подсоедините провода заземления к соответствующим клеммам.
4)
Потяните провода, чтобы убедиться в том, что они надежно подсоединены. Затем закрепите их с помощью фиксатора.
5) Расположите провода так, чтобы сервисная крышка надежно крепилась. Закройте сервисную крышку.
ПРЕДУПРЕЖДЕНИЕ
• Не используйте проводку с отводами, скрученные провода, удлинительные провода или соединения нескольких
проводов в одной точке, поскольку это может привести к перегреву, поражению электрическим током или пожару.
• Не используйте приобретаемые на месте электрические детали внутри изделия. (Не используйте клеммную
колодку для питания дренажного насоса и т. п.) Это может привести
к поражению электрическим током или
возгоранию.
• Не подсоединяйте провод питания к внутреннему агрегату. Это может привести к поражению электрическим током
или возгоранию.
5. Подключение проводного пульта ДУ
* Если с правой стороны внутреннего агрегата имеется достаточное
рабочее пространство, работы можно выполнять, не снимая коробку
электрических компонентов. Чтобы работать более эффективно,
пропустите действия, связанные со снятием и монтажом коробки
электрических компонентов.
5-1. Снимите переднюю решетку (2 винта).
5-2. Снимите сервисную крышку (1 винт).
5-3. Снимите крышку с коробки электрических
компонентов (рис. 1).
*5-4.Снимите коробку электрических компонентов.
1) Снимите заслонку.
2) Отсоедините проводку от наружного агрегата.
3) Разъедините разъем (S200).
4) Снимите термистор с теплообменника.
5) Отсоедините провод заземления.
6) Вывинтите монтажный винт коробки электрических компонентов
(1 винт).
Клеммная колодка
Коробка электрических компонентов
Фиксатор проводки
Используйте провода
указанного типа.
Расположите провода так, чтобы
сервисная крышка надежно крепилась.
Используйте провода диаметром 2,0 мм.
H05RN
Надежно закрепите
провода винтами клемм.
Наружный
агрегат
Вну-
тренний
агрегат
Надежно закрепите
провода винтами клемм.
Надежно закрепите держатель
проводов, чтобы на провода не
воздействовали внешние силы.
Освободить выступ.
Рис. 1. Снятие крышки с коробки
электрических компонентов
Освободить выступ.
Крышка коробки
электрических
