8 Русский
Монтаж внутреннего агрегата

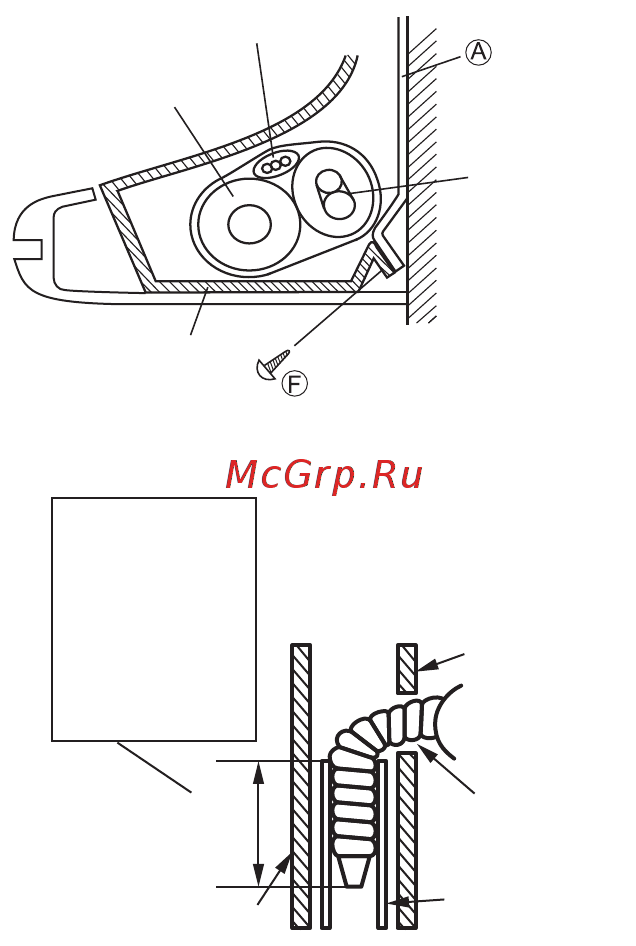

7) Оберните совместно трубопроводы хладагента и дренажный шланг
изоляционной лентой, как показано на рисунке справа (если
дренажный шланг прокладывается через заднюю панель внутреннего
агрегата).
8) Приняв меры предосторожности, чтобы не зажать внутренним
агрегатом провода от наружного агрегата, нажмите обеими руками на
нижний край внутреннего агрегата, чтобы надежно закрепить его
на крюках монтажной пластины
. Прикрепите внутренний агрегат
кмонтажной пластине крепежными винтами (M4 × 12).
3-3. Заделываемая в стену труба
Руководствуйтесь инструкциями для расположенного слева
трубопровода, отходящего в сторону, назад или вниз.
1) Вставьте дренажный шланг на эту глубину, чтобы его невозможно
было вытянуть из дренажной трубы.
Трубопроводы
хладагента
Сливной шланг
Нижняя рама
Крепежный винт
внутреннего агрегата
(M4 × 12) (2 шт.)
Монтажная
пластина
Проводка между агрегатами
Внутренняя
стена
Дренажная
труба из
винилхлорида
(VP-30)
Сливной шланг50 мм
или более
Вставить
дренажный
шланг на эту
глубину, чтобы
его невозможно
было вытянуть
из дренажной
трубы.
Наружная стена
3PRU363588-2G.book Page 8 Thursday, March 2, 2017 7:32 AM
