14 Русский

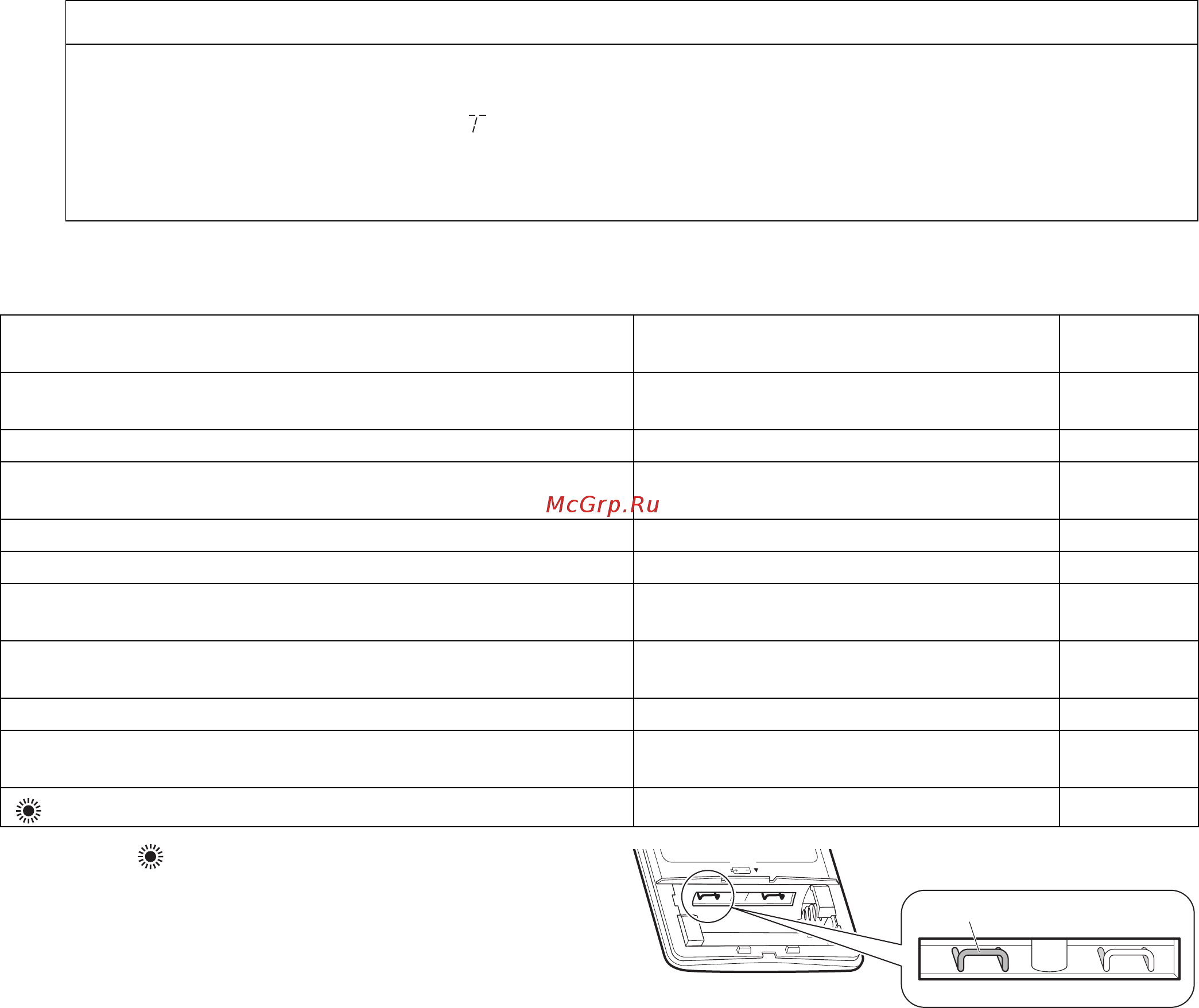

Опытная эксплуатация и испытания
1. Опытная эксплуатация и испытания
1-1 Измерьте напряжение питания и убедитесь в том, что оно соответствует указанному диапазону.
1-2 Опытная эксплуатация должна проводиться либо в режиме охлаждения, либо в режиме нагрева.
• В режиме охлаждения выберите наименьшую программируемую температуру, в режиме нагрева – наибольшую.
1) Опытная эксплуатация может прекращаться в любом режиме в зависимости от температуры в помещении.
Используйте пульт ДУ для опытной эксплуатации, как описано ниже.
2) После завершения опытной эксплуатации задайте нормальный уровень температуры (от 26°C до 28°C в режиме
охлаждения, от 20°C до 24°C в
режиме нагрева).
3) С целью защиты система запрещает перезапуск операции в течение 3 минут после ее выключения.
1-3 Выполните пробный запуск согласно руководству по эксплуатации, чтобы убедиться в правильности
работы всех функций и частей, таких как перемещение жалюзи.
• В ждущем режиме кондиционер потребляет незначительную мощность. Если система некоторое время после
монтажа не должна использоваться, выключите автоматический выключатель, чтобы предотвратить ненужное
энергопотребление.
• При срабатывании автоматического выключателя на отключение питания кондиционера система
восстанавливает первоначальный режим работы при замыкании автоматического выключателя.
2. Позиции проверки
* Если значок не отображается, убедитесь в том,
что не перерезана переключающая перемычка (J8) для
операции охлаждения, когда разъединялась перемычка
адреса.
Если она перерезана, замените пульт ДУ.
Опытная эксплуатация с помощью пульта ДУ
1) Нажмите кнопку "ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ" на системе.
2) Одновременно нажмите кнопки "TEMP" (2 местоположения) и "MODE".
3) Нажмите кнопку "TEMP" и выберите "".
4) Нажмите кнопку "MODE".
5) Опытная эксплуатация завершается приблизительно через 30 минут. Затем происходит переключение в
нормальный режим. Чтобы завершить опытную эксплуатацию, нажмите кнопку "ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ".
Позиции проверки
Признак
(диагностический дисплей на пульте ДУ)
Контроль
Внутренний и наружный
агрегаты должным образом
установлены на прочных основаниях.
Падение, вибрация, шум
Нет утечек газообразного хладагента. Неполная функция охлаждения/нагрева
Газовые и жидкостные трубопроводы хладагента, а также
удлинение внутреннего сливного шланга теплоизолированы.
Утечка воды
Дренажная линия установлена должным образом. Утечка воды
Система заземлена правильно. Утечка тока
Указанные провода используются для соединений между
агрегатами.
Неисправность или
повреждение
вследствие возгорания
На впуске и выпуске воздуха внутреннего и наружного
агрегатов отсутствуют препятствия.
Неполная функция охлаждения/нагрева
Запорные вентили открыты. Неполная функция охлаждения/нагрева
Внутренний агрегат должным образом принимает команды
дистанционного управления.
Не функционирует
отображается, когда нажата кнопка MODE.*
Нет нагрева
Перемычка (J8)
3PRU363588-2G.book Page 14 Thursday, March 2, 2017 7:32 AM
