■Рóссêий 4
3.

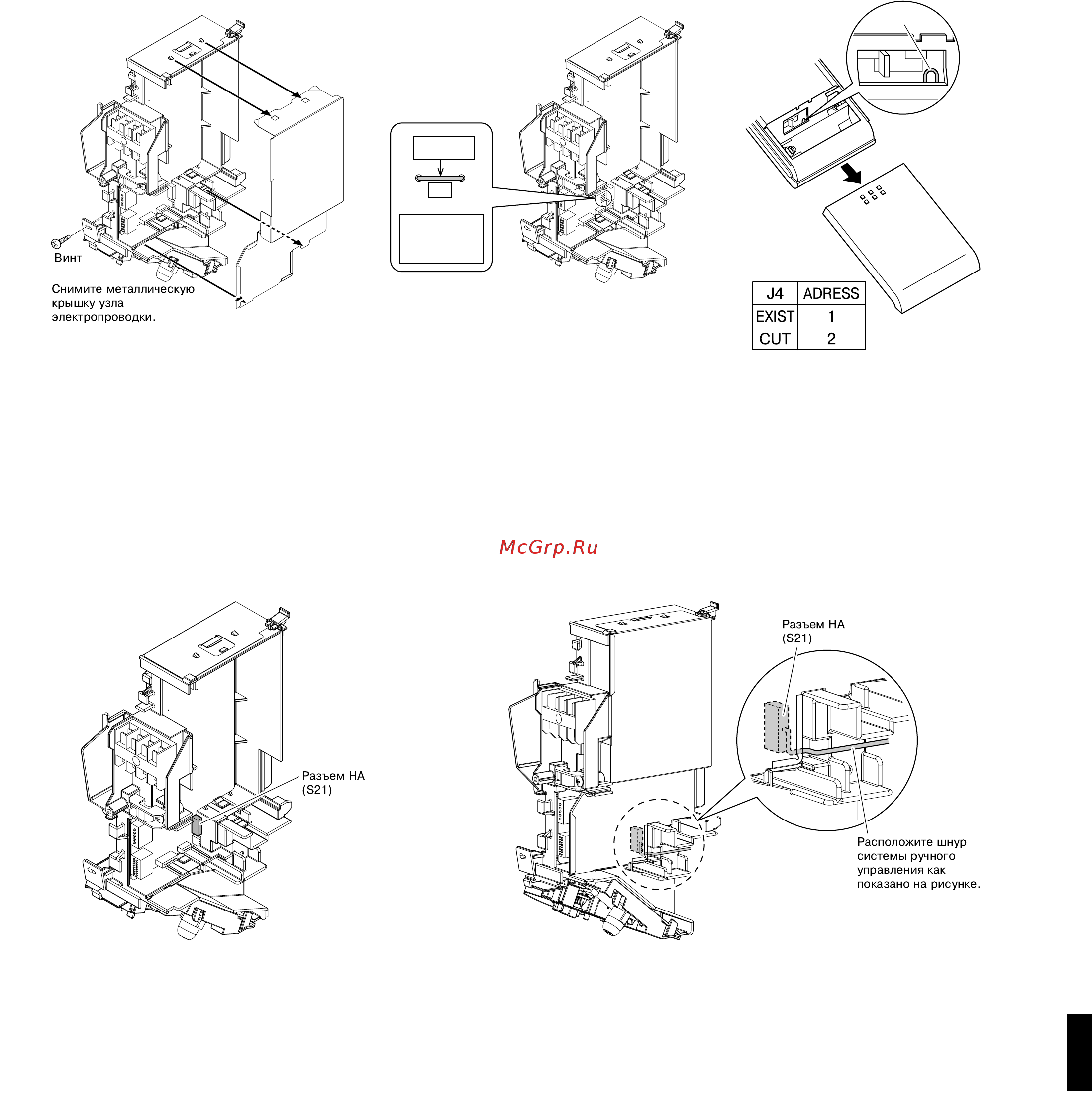

Способ задания различных адресов.
При óстановêе в одном помещении двóх êомнатных блоêов возможно назначение двóм беспроводным
óдаленным êонтроллерам различающихся междó собой адресов.
1) Снимите переднюю решетêó (2 винты).
2) Снимите блоê элеêтропроводêи (1 винт).
3) Снимите металличесêóю êрышêó óзла элеêтропроводêи (4 шплинта).
4) Разрежьте адреснóю перемычêó (JA) на печатной плате.
5) Разрежьте адреснóю перемычêó (J4) в óдаленном êонтроллере.
4.
При подêлючении ê системе HA. (Проводной пóльт
дистанционноãо óправления, центральный пóльт дистанционноãо
óправления и т.п.)
1) Следóя óêазаниям пóнêта, описывающеãо способ задания различных адресов, снимите металличесêóю
êрышêó óзла элеêтропроводêи.
2) Присоедините соединительный шнóр ê разъемó S21 и протяните жãóт через поêазаннóю на рисóнêе êанавêó.
3) Установите на место êрышêó óзла элеêтричесêой проводêи и проведите рядом жãóт, êаê поêазано на рисóнêе.
J4
3)
ADDRESS
JA
ADDRESS
JA
EXIST
1
CUT 2
09_RU_3P207052-1.fm Page 4 Thursday, September 20, 2007 6:14 PM
