■Рóссêий 6
Монтаж Комнатноãо Блоêа
1.
Монтаж óстановочной платы.
• Установочнóю платó следóет монтировать на стене, способной выдержать вес êомнатноãо блоêа.
1) Временно приêрепите óстановочнóю платó ê стене, обеспечьте полное выравнивание панели по
ãоризонтали и отметьте на стене позиции для высверливания отверстий.
2) Заêрепите óстановочнóю платó на стене винтами.

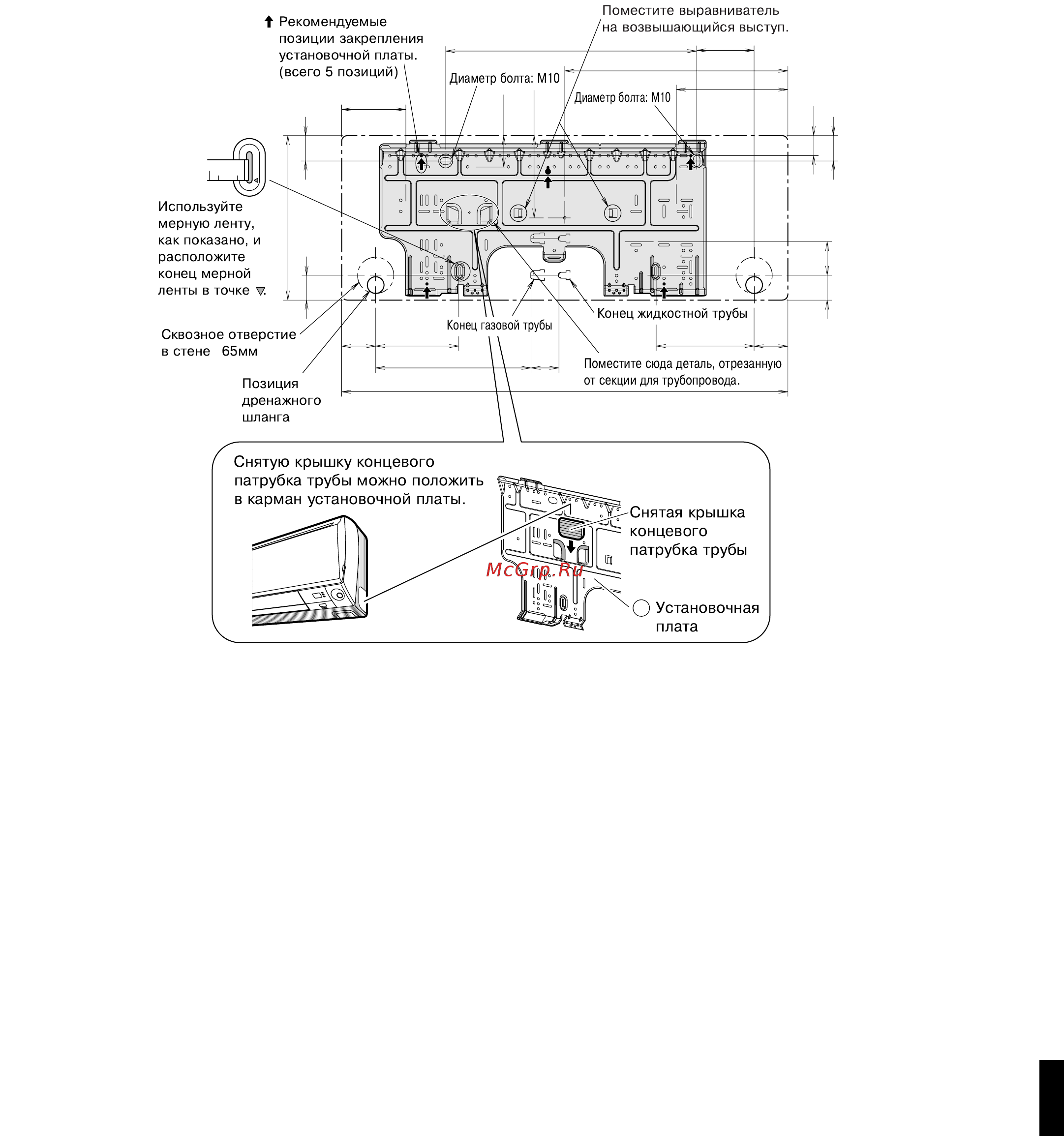

Реêомендóемые позиции заêрепления óстановочной платы и ãабаритные размеры
φ
*
φ65
φ65
44,5
45,5
295
115
56,5
147,5
450
103
400
200
44,5
60,5
45,5
175,5
60,5
61
149
278,5 50
800
36
A
09_RU_3P207052-1.fm Page 6 Thursday, September 20, 2007 6:14 PM
