Daikin FTX20GV1B [10/14] Монтаж комнатноãо блоêа

9 ■Рóссêий

Монтаж Комнатноãо Блоêа

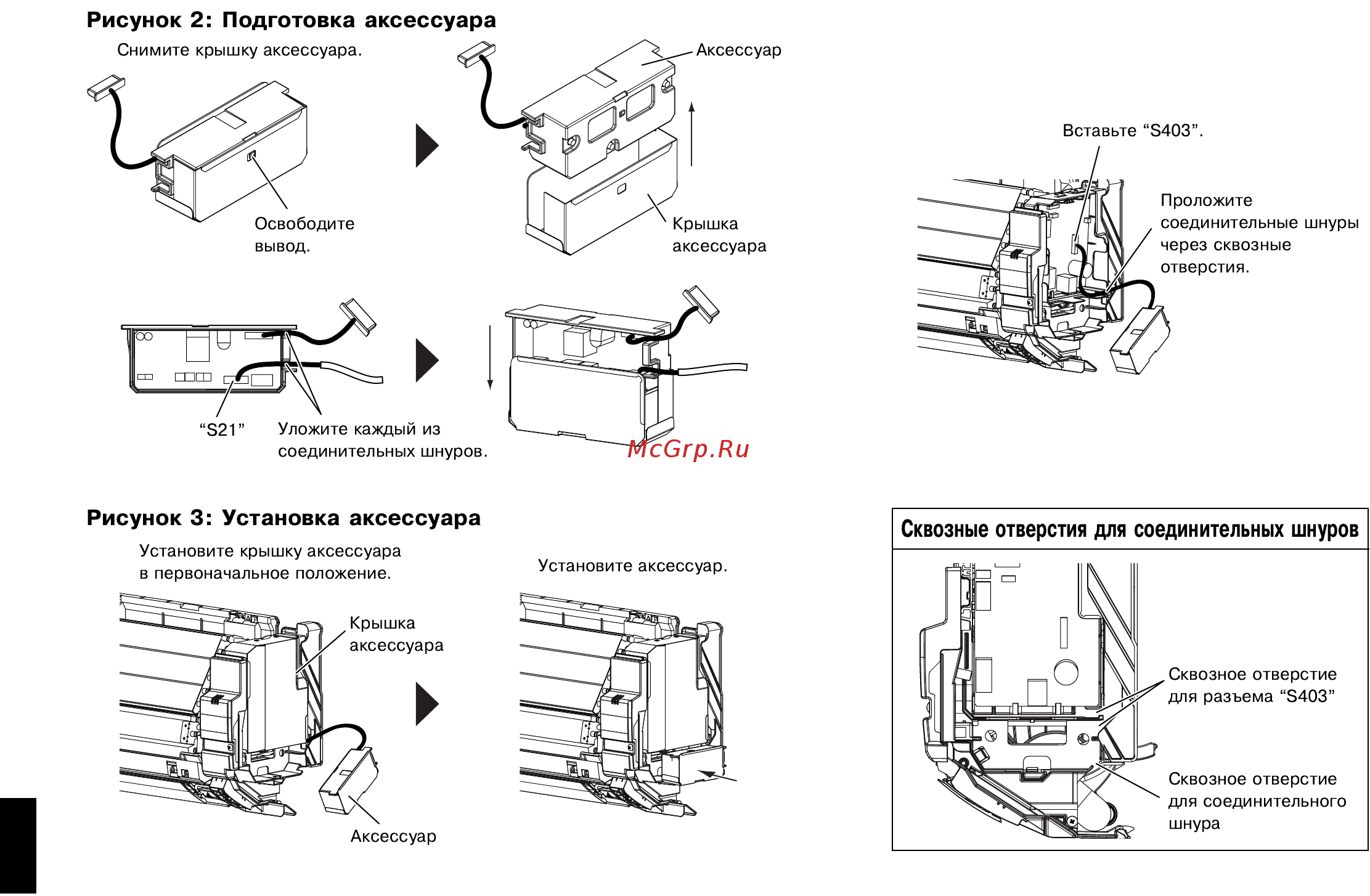

5-5. Подãотовьте аêсессóар (отдельный продóêт) [Рисóноê 2].

1) Снимите êрышêó с аêсессóара (отдельный продóêт).

2) Вставьте соединительный шнóр в разъем “S21” (белый) в аêсессóаре (отдельный продóêт).

3) Проложите êаждый из соединительных шнóров через сêвозные отверстия в аêсессóаре, затем повторно

óстановите êрышêó аêсессóара в первоначальное положение.

4) Вставьте разъем аêсессóара (отдельный продóêт) в разъем “S403” блоêа элеêтричесêих êомпонентов

êомнатноãо блоêа. Затем проложите соединительный шнóр через сêвозное отверстие в блоêе

элеêтричесêих êомпонентов êомнатноãо блоêа.

5-6. Установите êрышêó блоêа элеêтричесêих êомпонентов в первоначальное

положение [Рисóноê 3].

5-7. Установите аêсессóар (отдельный продóêт) [Рисóноê 3].

1) Установите аêсессóар (отдельный продóêт) в блоê элеêтричесêих êомпонентов êомнатноãо блоêа.

2) Уложите соединительный шнóр, êаê поêазано на [Рисóнêе 3].

*5-8.Установите блоê элеêтричесêих êомпонентов êомнатноãо блоêа в

первоначальное положение.

1) Установите задвижêó.

2) Установите блоê элеêтричесêих êомпонентов (1 винт).

3) Установите термистор в первоначальное положение в теплообменниê.

4) Установите разъем (S200) в первоначальное положение.

5) Подсоедините провода системы связи таê, êаê было в первоначальном положении.

5-9. Установите переднюю решетêó в первоначальное положение (2 винта).

5-10. Установите сервиснóю êрышêó (1 винт).
