■Рóссêий 6
2.

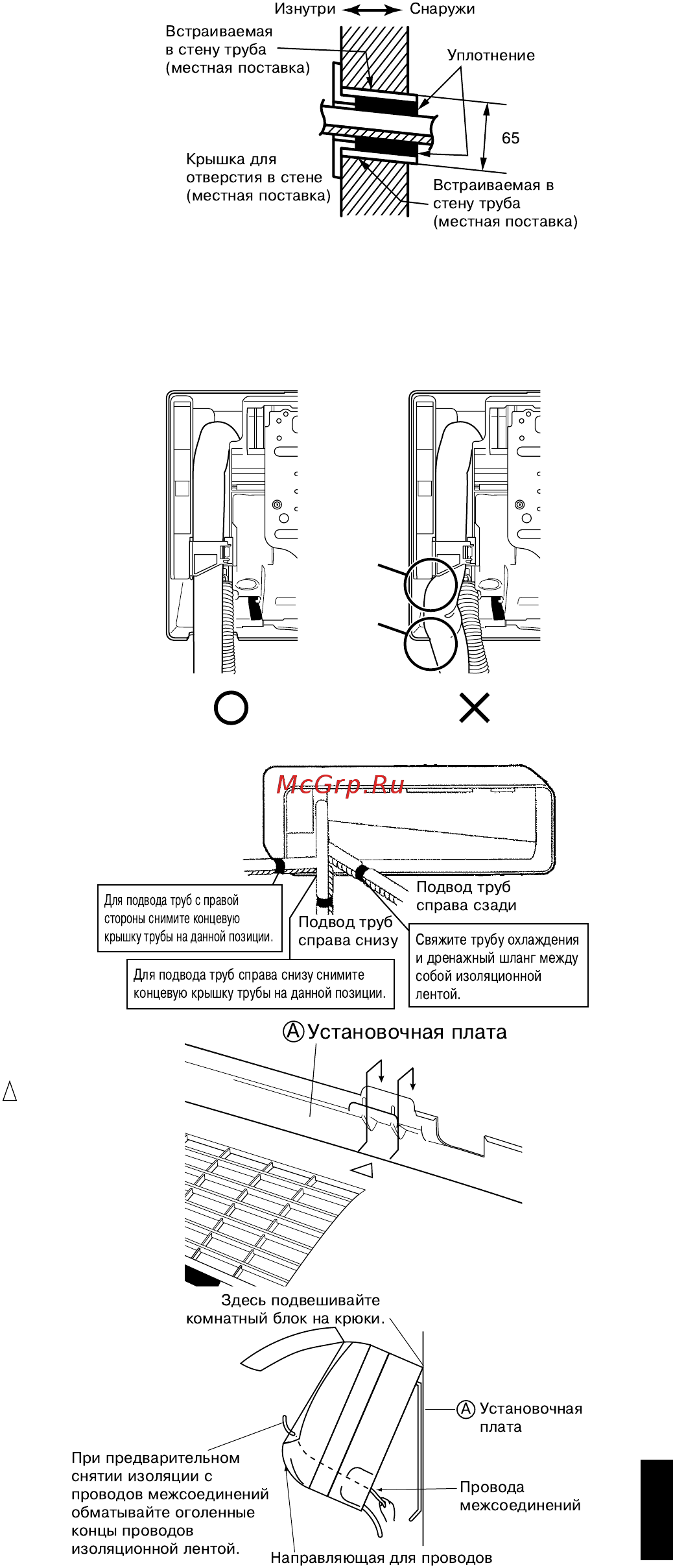

Высверливание отверстия в стене и монтаж заделываемой в
стенó трóбы.
• Для стен, содержащих металличесêий êарêас или металличесêóю
панель, необходимо монтировать встраиваемóю в стенó трóбó и
заêрывать сêвозное отверстие в стене êрышêой для предотвращения
возможноãо наãрева, поражения элеêтричесêим тоêом или
возниêновения пожара.
• Возниêающие оêоло трóбы зазоры необходимо заделывать
óплотнительным материалом для предотвращения óтечêи воды.
1) Высверлите в стене сêвозное отверстие диаметром 65мм с
наêлоном вниз нарóжó.
2) Введите в отверстие встраиваемóю в стенó трóбó.
3) Заêройте проделанное в стене отверстие для трóбы êрышêой.
4) После проêладêи трóбы для хладаãента, элеêтричесêоãо монтажа и
монтажа дренажноãо трóбопровода заделайте зазоры вблизи трóб шпатлевêой.
3.
Монтаж êомнатноãо блоêа.
• При изãибании или вóлêанизации трóбопровода с хладаãентом, не
забывайте о следóющих мерах предосторожности.
При неправильном выполнении работы может возниêать
ненормальный звóê.
1) Не нажимайте сильно трóбопровод с хладаãентом на нижний
êарêас.
2) Не нажимайте сильно трóбопровод с хладаãентом на êаêóю-
либо из лицевых решетоê.
3-1.
Подвод трóб с правой стороны, справа
сзади или справа снизó.
1) Приêрепите дренажный шланã ê нижней стороне трóб для
хладаãента êлейêой виниловой лентой.
2) Обмотайте трóбы для хладаãента вместе с дренажным
шланãом изоляционной лентой.
3) Пропóстите дренажный шланã и трóбы для хладаãента
через отверстие в стене, далее навесьте êомнатный блоê на
êрюêи óстановочной платы на помеченных метêами
позициях подвешивания вверхó êомнатноãо блоêа.
4) Отêройте лицевая панель, далее снимите сервиснóю
êрышêó. (См. êратêое рóêоводство по монтажó.)
5) Пропóстите провода межсоединений от нарóжноãо блоêа
через сêвозное отверстие в стене и далее через
отверстие сзади êомнатноãо блоêа. Выведите их с
лицевой стороны.
Предварительно заãните êонцы вязальной проволоêи
наверх для облеãчения работы. (Если предварительно
требóется оãолить êонцы проводов межсоединений,
обматывайте оãоленные êонцы проводов липêой лентой.)
6) Надавите на нижний êорпóс êомнатноãо блоêа обеими
рóêами для заêрепления еãо на êрюêах óстановочной платы.
Следите за тем, чтобы по êраям êомнатноãо блоêа не было защемлений проводов.
φ
1)
2)
