Бастион SKAT-RLPS.48DC-10 исп.5 [5/20] Акб жёлтый

ФИАШ. 436518.051 РЭ-1 Формат А5 5

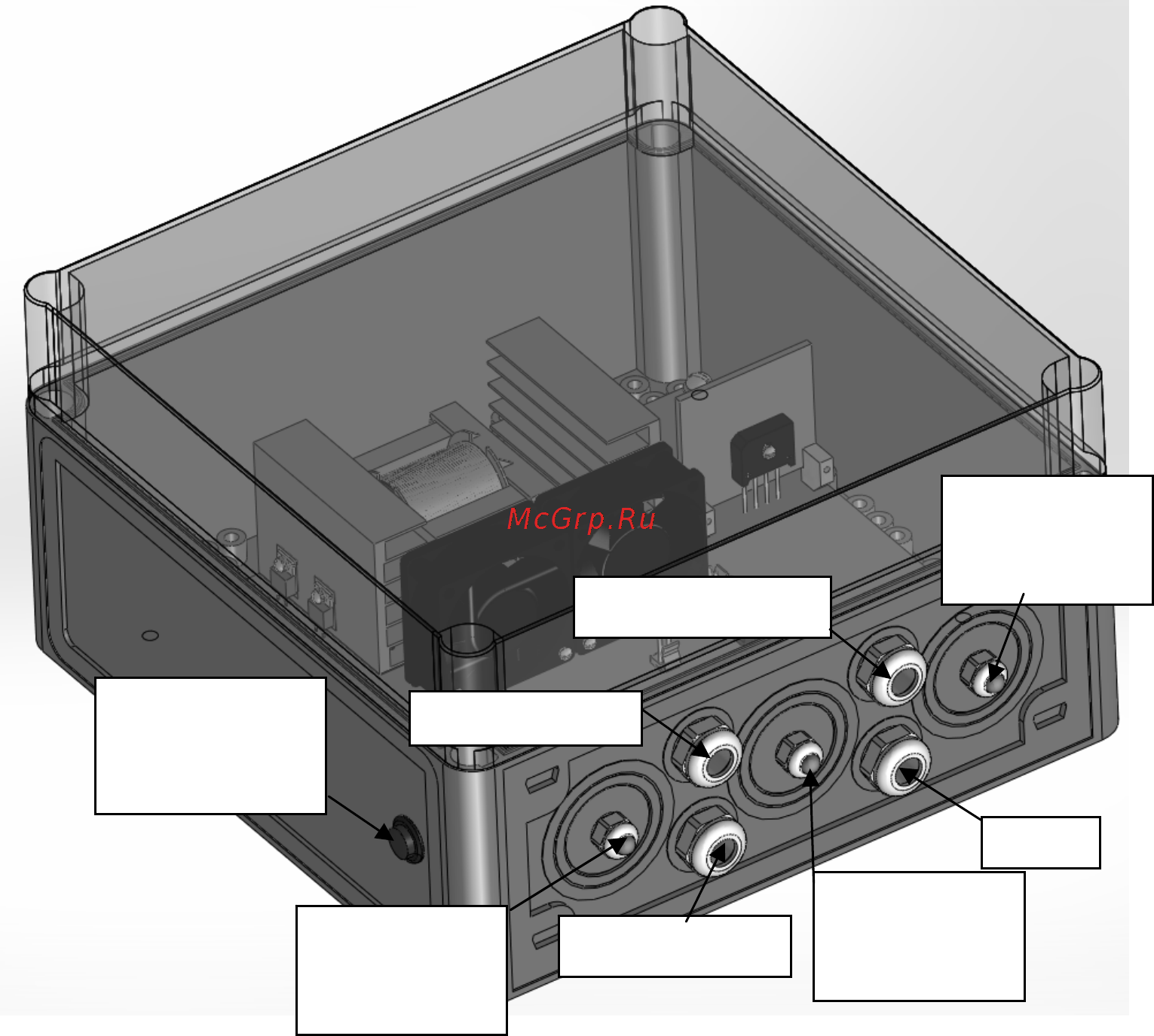

Рису

нок 1. Общий вид источника.

В режимах «ОСНОВНОЙ» и «РЕЗЕРВ» источник включает электропитание нагру-

зок, подключенных к клеммным колодкам «ВЫХОД 1» и «ВЫХОД 2». Индикатор «ВЫ-

ХОД» при этом светится непрерывно.

Для полного выключения источника необходимо отключить напряжение питающей

сети и отсоединить одну из клемм АКБ.

В режиме «РЕЗЕРВ» происходит разряд АКБ и понижение напряжения на ее

клеммах.

Схемой источника предусмотрена защита внешней АКБ от глубокого разряда в

режиме «РЕЗЕРВ». При разряде АКБ до напряжения указанного в п.9 таблицы 1, ис-

точник автоматически отключает нагрузку (выходы «ВЫХОД 1», «ВЫХОД 2») от АКБ.

Индикатор «ВЫХОД» и «АКБ» гаснет. Последующее восстановление сетевого напря-

жения до уровня не ниже 170В приводит к автоматическому включению питания на-

грузок и заряду внешней АКБ в режиме «ОСНОВНОЙ».

При отсутствии сетевого напряжения источник может быть запущен в работу

от АКБ (функция «холодный запуск»), при этом к источнику должна быть подключе-

на исправная, полностью заряженная АКБ! После подключения АКБ необходимо

Наг

ру

зка 1

Нагрузка 2

Внешняя АКБ

Сеть

Индикатор

«ВЫХОД»

(красный)

Индикатор

«СЕТЬ»

(зелёный)

Кнопка

«Холодный

запуск»

«АКБ»

(Жёлт

ый)
