ВНИМАНИЕ! ЭКСПЛУАТАЦИЯ УСТРОЙСТВА БЕЗ ЗАЩИТНОГО
ЗАЗЕМЛЕНИЯ ЗАПРЕЩЕНА! УСТАНОВКУ, ДЕМОНТАЖ И РЕМОНТ ИС-
ТОЧНИКА ПРОИЗВОДИТЬ ПРИ ПОЛНОМ ОТКЛЮЧЕНИИ ОТ НАПРЯЖЕ-
НИЯ ПИТАЮЩЕЙ СЕТИ
З А П Р Е Щ А Е Т С Я!
открывать крышку корпуса источника при включенном сетевом напряжении;
устанавливать в держатели предохранителей перемычки или плавкие вставки с
номиналами, отличающимися от указанных в настоящем руководстве.
УСТАНОВКА НА ОБЪЕКТЕ
ВНИМАНИЕ! ПРОВОДА, ПОДВОДЯЩИЕ СЕТЕВОЕ НАПРЯЖЕ-
НИЕ ДОЛЖНЫ ИМЕТЬ ДВОЙНУЮ ИЗОЛЯЦИЮ И СЕЧЕНИЕ НЕ
МЕНЕЕ 1,0 мм
2
.

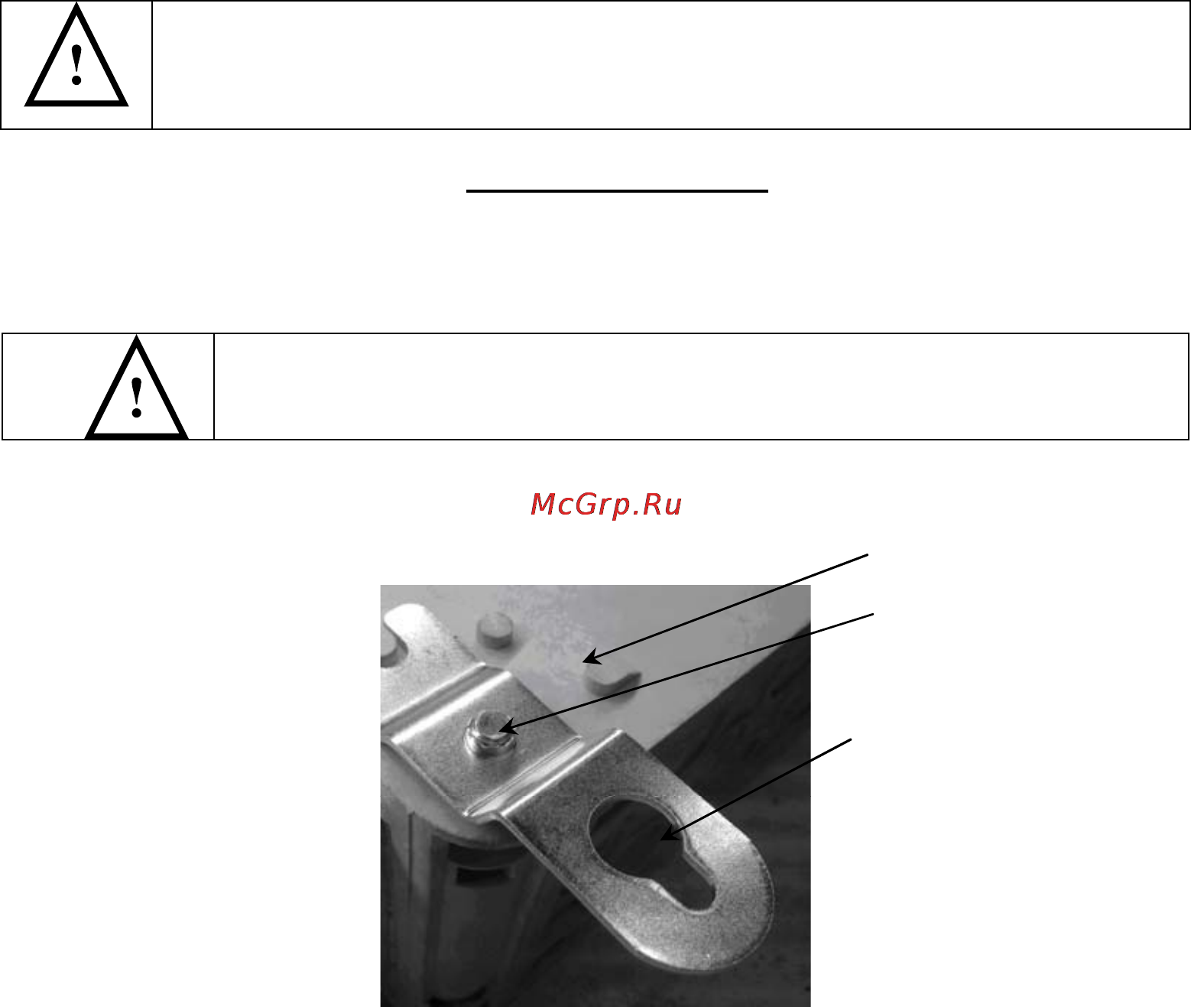

Закрепить проушины винтами на дне корпуса как показано на рисунке 3 (проушины и
винты входят в комплект поставки).
ФИАШ. 436518.051 РЭ-1 Формат А5 9
Корпус
Рисунок 3. крепление проушин.
Установить источник в месте, с ограниченным доступом посторонних лиц на стене
или любой другой вертикальной поверхности. Источник должен быть защищен от пря-
мых солнечных лучей.
Расстояние от стенок корпуса источника до стен помещения или соседнего обору-
дования должно быть не менее 10-15 см.
После выполнения крепежных гнезд в соответствии с распол
ожением крепежных
отверстий на проушинах корпуса, закрепить источник в вертикальном положении, таким
образом, чтобы кабельные вводы и светодиодные индикаторы находились внизу.
Место установки источника должно обеспечивать свободное, без натяжения, раз-
мещение кабелей подключения сети, АКБ, нагрузок и вспомогательного оборудования.
При этом кабельную проводку необходимо разместить так, чтобы исключить к не
й сво-
бодный доступ.
Подвод кабельных линий осуществляется через герметичные кабельные вводы,
расположенные на нижней стенке корпуса.
Подключение источника должно производиться при отключенном сетевом на-
пряжении и открытой крышке.
Проушина
Винт
