АКБ подключен и
u_akb<=45,6v
Мигает медленно с
периодом 1,2 сек
Замкнут Разомкнут
АКБ подключен и
u_akb>45,6v
Горит непрерывно Замкнут Замкнут
ИНДИКАЦИЯ СОСТОЯНИЯ ВЫХОДА
Индикатор «Выход» ПЦН «Выход»
Нагрузка подключена, предохранители
целы
Горит Замкнут
Нагрузка подключена, предохранитель
сгорел
Мигает медленно с
периодом 1,2 секунд
Замкнут
Нагрузка подключена, предохранители
целы, i_out>=12А
Мигает медленно с
периодом 1,2 секунд
Замкнут
Нагрузка отключена вследствие пере-
грузки или перегрева БП
Мигает быстро с
периодом 0,3 секун-
ды
Разомкнут
ИНДИКАЦИЯ СОСТОЯНИЯ АВАРИИ
ПЦН «Авария БП»
t_bp>=90C Разомкнут
t_bp<=80C Замкнут
Схема источника предусматривает температурную компенсацию напряжения за-
ряда АКБ с коэффициентом термокомпенсации -(76…80) мВС. Зависимость напряже-
ния заряда от температуры приведена на рисунке 2.

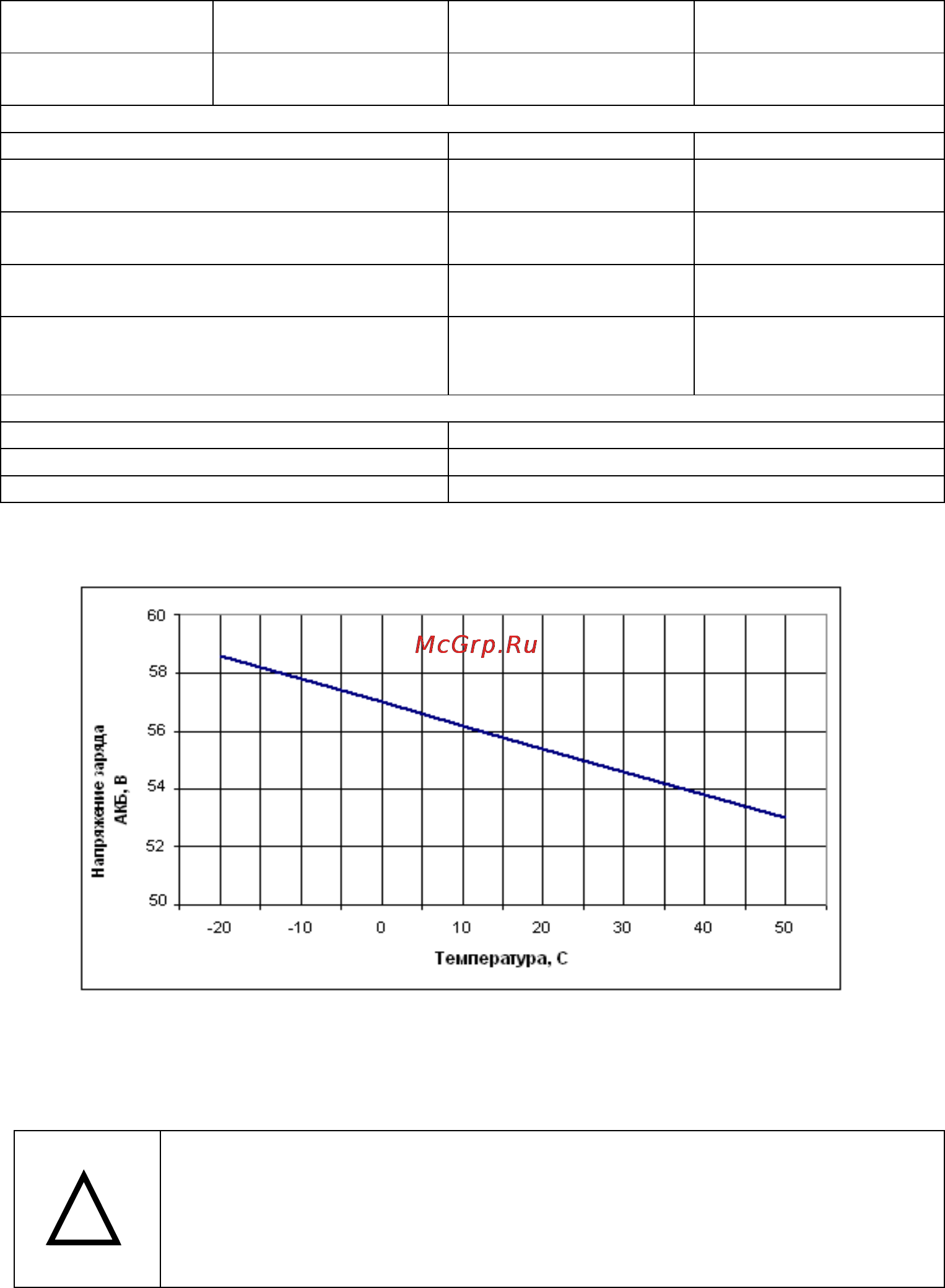

Рисунок 2 – Зависимость напряжения заряда АКБ от температуры.
Измерение температуры на корпусе АКБ осуществляется термодатчиком, входя-
щим в комплект поставки.
!
ВНИМАНИЕ!
БЕЗ УСТАНОВКИ ТЕРМОДАТЧИКА ЗАРЯД БАТАРЕИ
ОСУЩЕСТВЛЯЕТСЯ БЕЗ ТЕРМОКОМПЕНСАЦИИ, ПРИ ЭТОМ
НАПРЯЖЕНИЕ ЗАРЯДА АКБ БУДЕТ СООТВЕТСТВОВАТЬ
ЗНАЧЕНИЯМ, УСТАНОВЛЕННЫМ ДЛЯ ТЕМПЕРАТУРЫ
ОКРУЖАЮЩЕЙ СРЕДЫ +25С (СМ. РИСУНОК 2)
ФИАШ. 436518.051 РЭ-1 Формат А5 7
