43
Appendix
Please read these assembly instructions thoroughly before attempting to assemble the KDP90 digital piano.
Please ensure that two or more people work on assembling the KDP90 digital piano, especially when lifting
the main body of the instrument onto the stand in step 3.

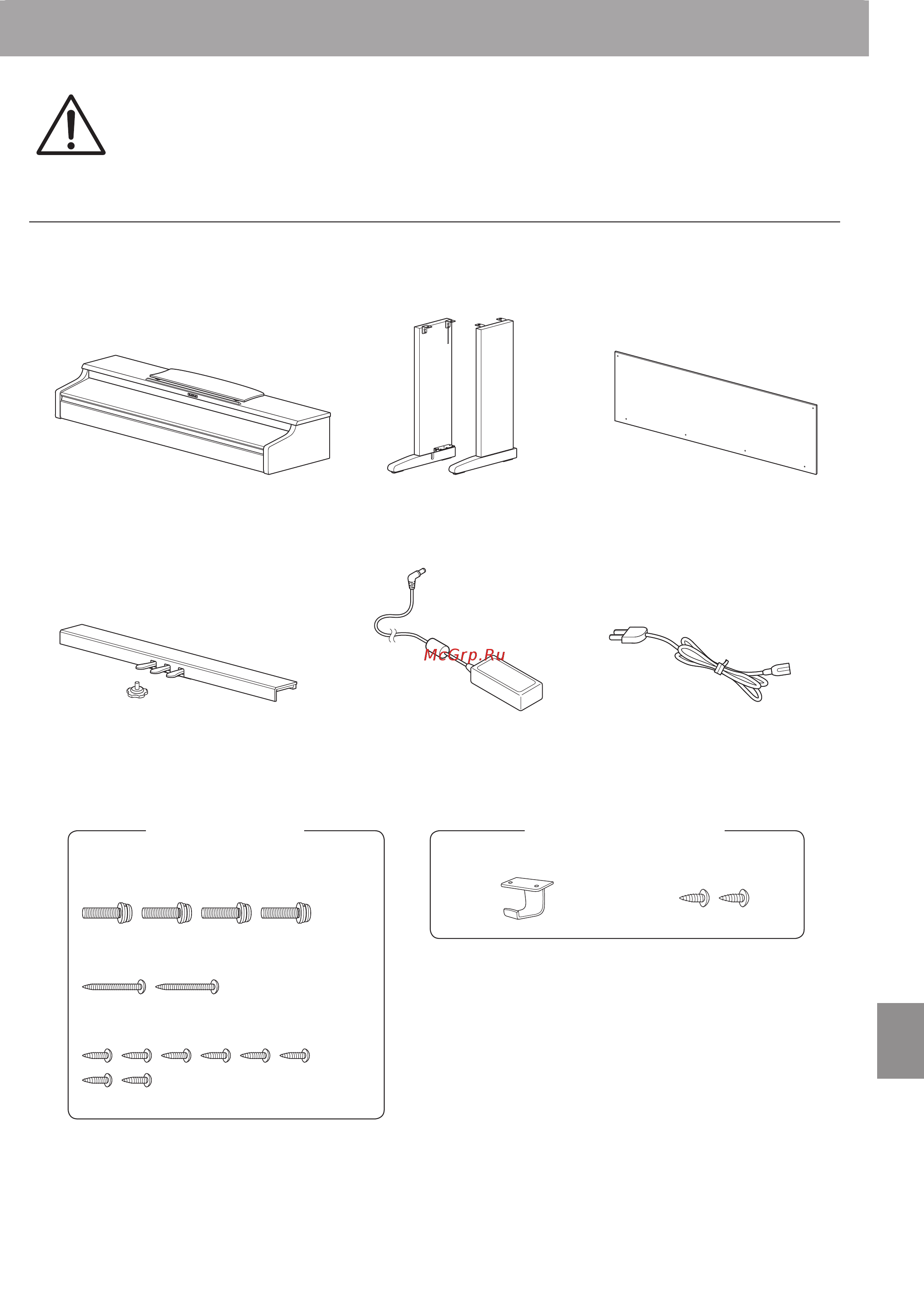

Included parts
Before attempting to assemble the KDP90 digital piano, ensure that all parts below are included.
A Phillips-head screwdriver (not included) will also be required in order to assemble the instrument.
j Headphone hook set x 1
Headphone hook x 1
Mounting screw x 2
Screw set
g Screw (with at washer and spring washer)
x 4
h Tapping screw (long, black) x 2
i Tapping screw (short, black) x 8
b Side panel
(left, right)
a Main body
f Power cablee AC/DC Adaptor
c Back board
d Pedal board
Pedal support bolt
Assembly Instructions
Приложение
Пожалуйста, внимательно прочитайте данное руководство перед сборкой цифрового пианино KDP90.
Обратите особое внимание, что для сборки цифрового пианино KDP90 требуется не менее двух человек,
особенно при подъеме корпуса инструмента на подставку, описание которого приводится в пункте 3.
Руководство по сборке
Комплект поставки
Перед началом сборки цифрового пианино KDP90 убедитесь в наличии всех деталей.
Также для сборки вам потребуется крестовая отвертка (в комплект поставки не входит).
Корпус инструмента
Педальная панель и
поддерживающий винт
Комплект винтов
Винт (с плоской шайбой и пружинной
шайбой) х 4 шт.
Шуруп (длинный, черный) х 2 шт.
Подвес наушников х 1 шт.
Крючок для наушников х
1 шт.
Монтажный шуруп х 2 шт.
Шуруп (короткий, черный) х 8 шт.
Адаптер переменного /
постоянного тока
Боковые панели
(левая и правая)
Задняя панель
Кабель питания
