Подключите термодатчик (входит в комплект поставки) к контактам колод-

ки «Термодатчик». Чувствительный элемент термодатчика закрепите на

корпусе одной из 4-х батарей с помощью липкой ленты. Для корректной ра-

боты термодатчика необходимо обеспечить плотное прилегание чувстви-

тельного элемента к поверхности корпуса батареи.

ВНИМАНИЕ! ИСПОЛЬЗОВАНИЕ ТЕРМОДАТЧИКА

ОБЯЗАТЕЛЬНО.

Вместо термодатчика допускается использовать резистор

сопротивлением 1 кОм 1% (заводская установка), что соответ-

ствует температуре на корпусе АКБ +25ºС, при этом темпера-

турная компенсация напряжения заряда АКБ не работает.

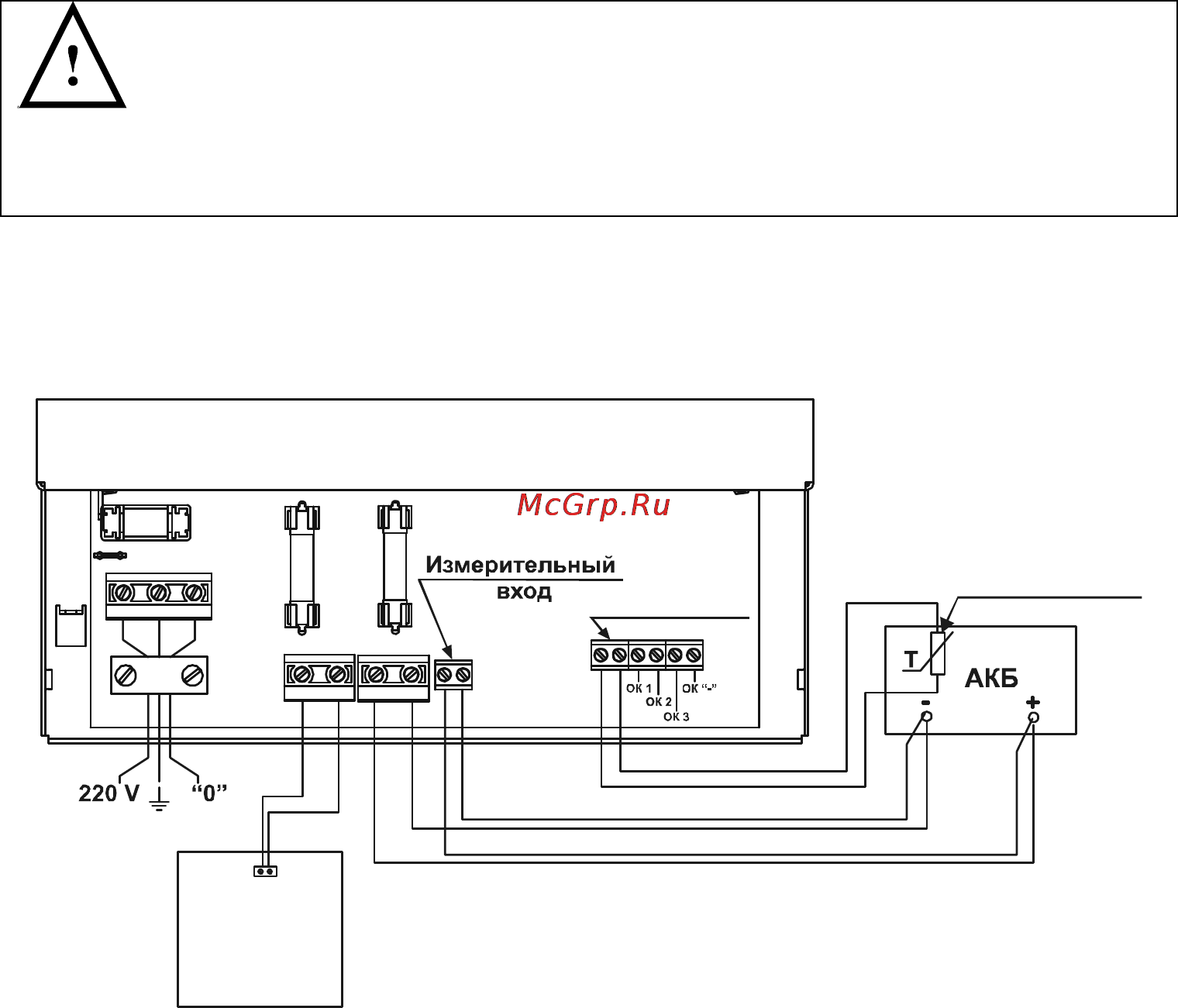

Схема подключения источника

Запрещается включение источника без подключенного термодатчика.

5А

Нагрузка 1

Выход

АКБ

Термодатчик

Внешний

термодатчик

Рисунок 3

♦

Подключите, при необходимости, внешние устройства автоматики рисунок

4 (или внешние цепи индикации рисунок 5) к выходам типа открытый кол-

лектор «Выход ОК 1», «Выход ОК 2» и «Выход ОК 3».
