Бастион SKAT-RLPS.48DC-3,0 [10/16] Схема соединения аккумуляторных батарей

ФИАШ.436237.025 РЭ-1

УСТАНОВКА НА ОБЪЕКТЕ

Установите источник на горизонтальной поверхности так, чтобы расстояние

от его стенок до соседних предметов было не менее 2 см, а свободное про-

странство перед лицевой панелью составляло не менее 30 см.

Выбор места установки источника должен обеспечивать свободное, без на-

тяжения, размещение соединительных линий подключения АКБ, нагрузок и

вспомогательного оборудования. При этом кабельную проводку необходимо

разместить, таким образом, чтоб исключить к ней свободный доступ.

Снимите кожух монтажного отсека поз.19 рисунок 1 для доступа к элемен-

там коммутации и защиты. При необходимости отсоедините перемычку зазем-

ления поз.12 рисунок 1.

Убедитесь, что перед монтажом проводов, тумблеры «Сеть» и «Выход» вы-

ключены.

Произведите подключение соединительных линий, к клеммам источника ру-

ководствуясь схемой подключения источника (рисунок 3) в следующей после-

довательности:

♦

Подключите сетевые провода и провод заземления, или шнур питания

сетевой (входит в комплект поставки) соблюдая фазировку, к соответст-

вующим контактам колодки «Сеть», пропустив их под прижимной планкой

(поз.13 рисунок 1), предварительно ослабив фиксирующие ее винты не бо-

лее чем на 4-5 оборотов, после чего затяните винты прижимной планки до

обеспечения жесткой фиксации проводов.

ВНИМАНИЕ! ПРОВОДА, ПОДВОДЯЩИЕ СЕТЕВОЕ

НАПРЯЖЕНИЕ ДОЛЖНЫ ИМЕТЬ ДВОЙНУЮ ИЗОЛЯЦИЮ И

СЕЧЕНИЕ НЕ МЕНЕЕ 0,75 мм

♦

Подключите, соблюдая полярность, АКБ (аккумуляторная батарея

номинальным напряжением 48 В собирается из 4-х последовательно соеди-

нённых аккумуляторных батарей номинальным напряжением 12 В, в соот-

ветствии со схемой соединения, см ниже.) к источнику с помощью кабель-

ных жгутов для подсоединения внешней АКБ (входят в комплект поставки):

o провода сечением 4 мм² к контактам колодки «АКБ»;

o провода сечением 0.35 мм² к контактам колодки «Измеритель-

ный вход».

12В.

“-”АКБ (48В)

“+”АКБ (48В)

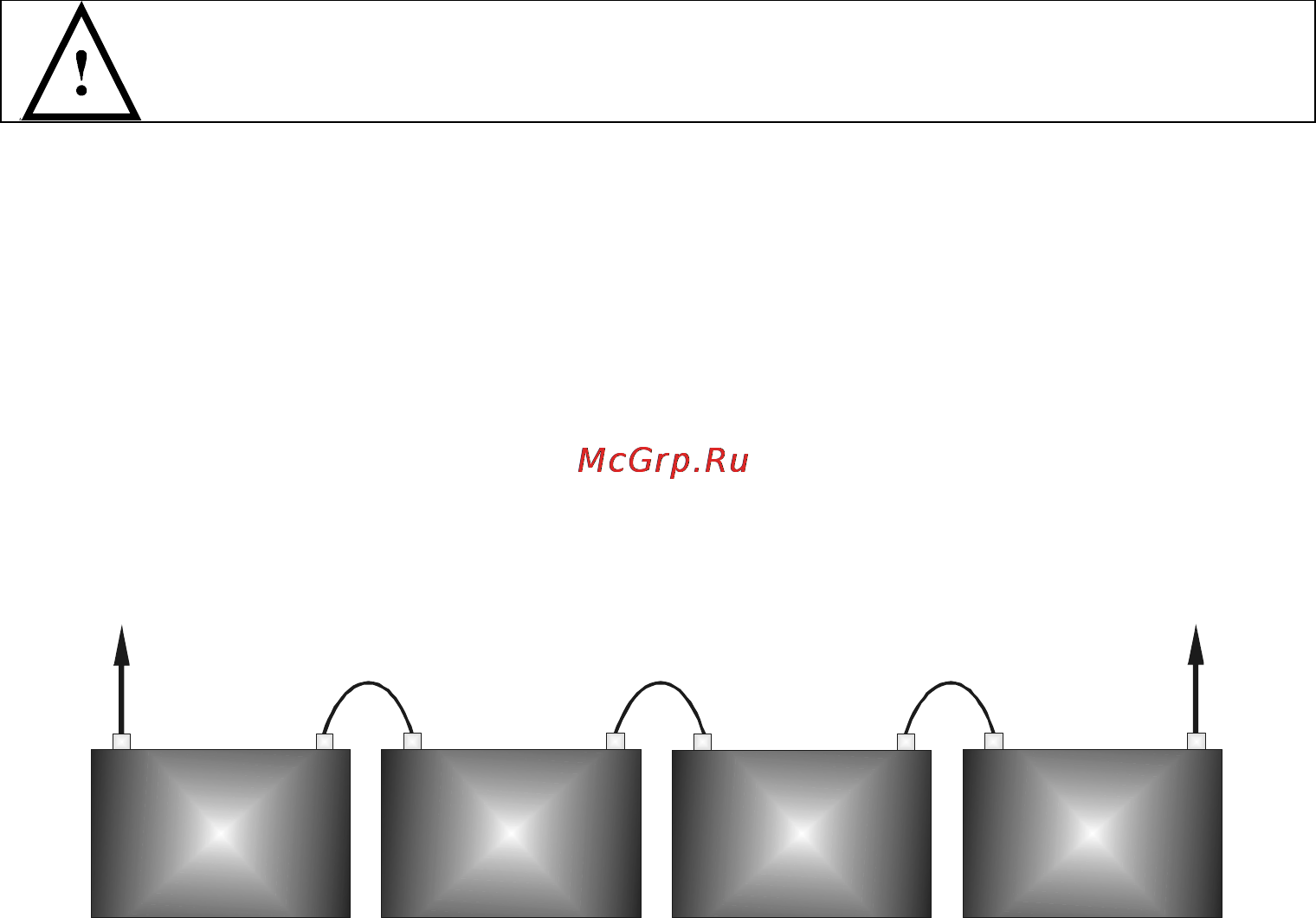

Схема соединения аккумуляторных батарей
