ФИАШ.436237.025 РЭ-1
12

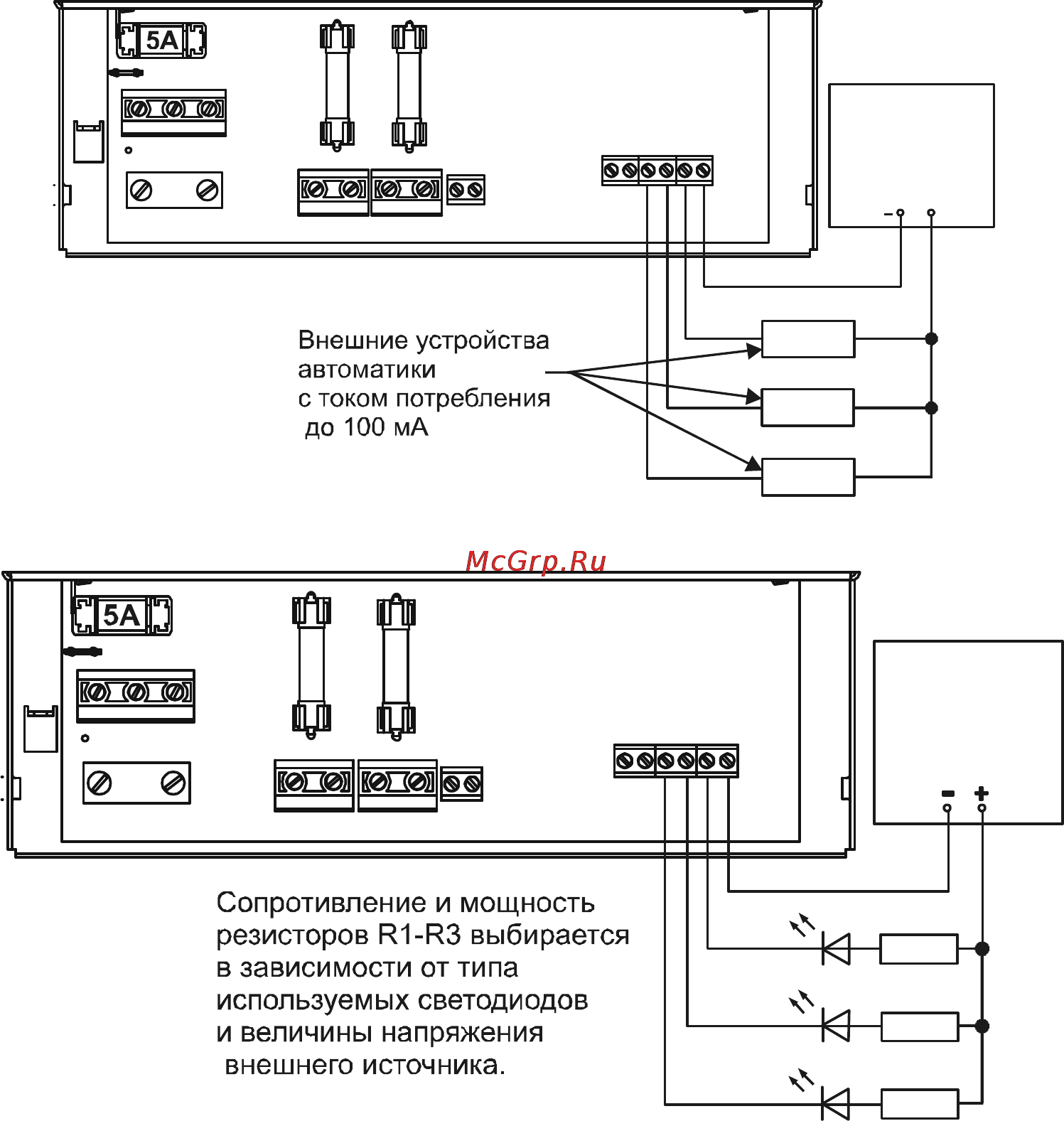

Внешний
источник
напряжения
5...70 В
+
Рисунок 4
VD3
Внешний
источник
напряжения
5...70 В
R3
VD1
VD2
R1
R2
Рисунок 5
ПОДГОТОВКА К РАБОТЕ
♦
Проверьте правильность произведенного монтажа в соответствии со схемами
подключений (см. рисунки 3, 4 и 5).
♦
Закройте кожух монтажного отсека поз.19 рисунок 1, подсоединив к нему пе-
ремычку заземления поз.12 рисунок 1, если она была отсоединена.
♦
Подайте сетевое напряжение
♦
Включите тумблер «Сеть». При этом индикатор «Сеть», совмещенный с
тумблером «Сеть», будет светиться непрерывно.
♦
Включите тумблер «Выход». При этом индикатор «Выход» будет светиться
