ФИАШ.436237.025 РЭ-1

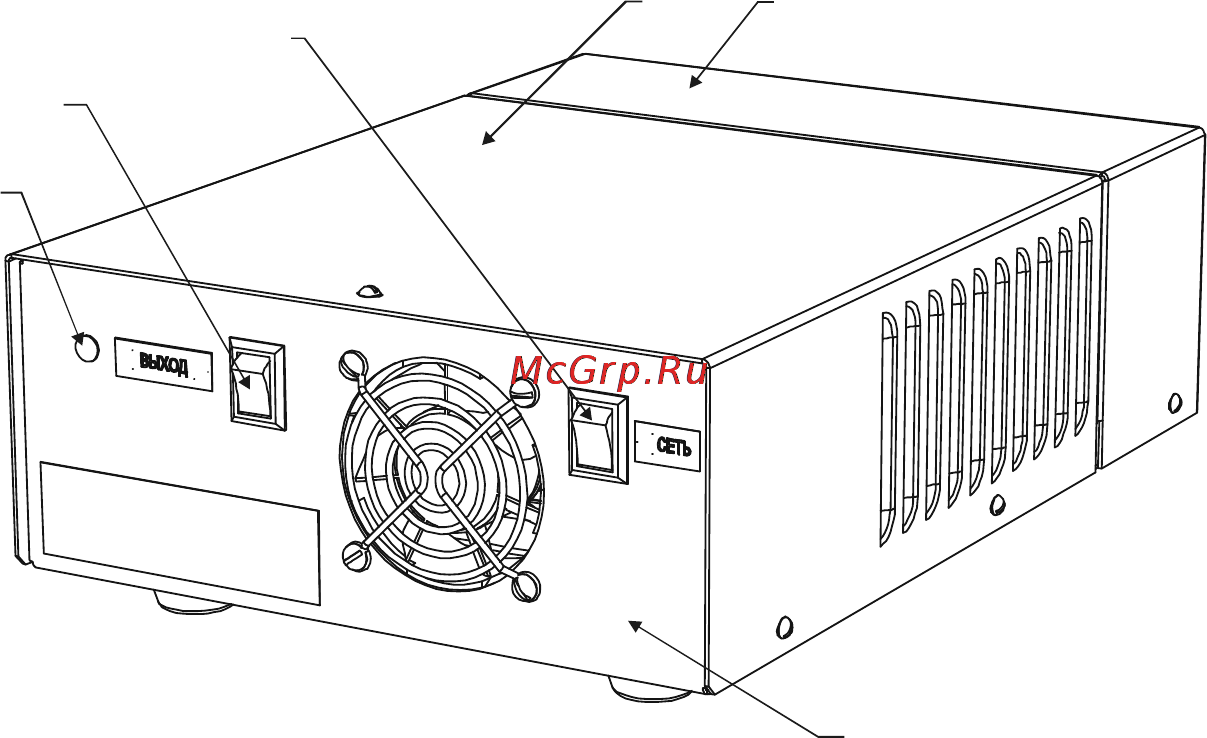

Рисунок 2

1. Колодка «Сеть» для подключения сетевого напряжения и заземления.

2. Колодка «Выход» для подключения нагрузки.

3. Колодка «АКБ» для подключения внешней АКБ.

4. Колодка «Измерительный вход» для контроля напряжения на клеммах

АКБ.

5. Колодка «Термодатчик» для подключения выносного термодатчика,

контролирующего температуру на корпусе АКБ.

6. Колодка «Выход ОК 1» - выход типа «открытый коллектор» сигнал на-

личия выходного напряжения.

7. Колодка «Выход ОК 2» - выход типа «открытый коллектор» сигнал на-

личия сети 220 В.

8. Колодка «Выход ОК 3» - выход типа «открытый коллектор» дублирует

состояние индикатора «Выход».

9. Сетевой предохранитель 5 А.

10. Предохранитель выходной 10 А в цепи «Выход».

11. Предохранитель аккумуляторный 10 А

12. Перемычка заземления кожуха монтажного отсека.

13. Прижимная планка для жесткой фиксации сетевого кабеля и провода

заземления к печатной плате.

14. Тумблер «Сеть», совмещённый с сетевым индикатором, для включения

/ выключения сетевого напряжения.

15. Тумблер «Выход» для включения / выключения выходного напряжения.

16. Индикатор «Выход» (многорежимный) – показывает состояние источни-

ка в соответствии с Таблицей 2.

17. Днище корпуса.

18. Кожух основной.

19. Кожух монтажного отсека.

Резистор 1кОм 1% (эквивалент сопротивления термодатчика при темпера-

туре +25ºС)
