Vaillant VIH/7 [10/21] Монтаж

4 Монтаж

Внимание!

Проведение работ по монтажу и пуску

водонагревателя в эксплуатацию

должно производиться только квали-

фицированными специалистами спе-

циализированной организации, имею-

щей лицензию на проведение выше-

указанных работ, уполномоченными

фирмой Vaillant на работу с данным

оборудованием и полностью несущими

ответственность за правильный мон-

таж и пуск в эксплуатацию аппарата и

соблюдение действующих в данной

местности норм и правил.

4.1 Размеры

1 Термометр

2 Отверстие для очистки

3 Погружная гильза для датчика

водонагревателя

4 Подключение горячей воды R 1

5 Подключение контура циркуляции R 3/4

6 Подающая линия греющего контура R 1

7 Обратная линия греющего контура R 1

8 Подключение холодной воды R 1

9 Защитный анод

R = наружная резьба

Указание

1) Необходимый минимальный размер до

перекрытия 600 мм может быть умень-

шен, если стандартный магниевый за-

щитный анод (прутковый анод) заменя-

ется универсальным анодом с электро-

питанием (принадлежность, арт.-№

302042)

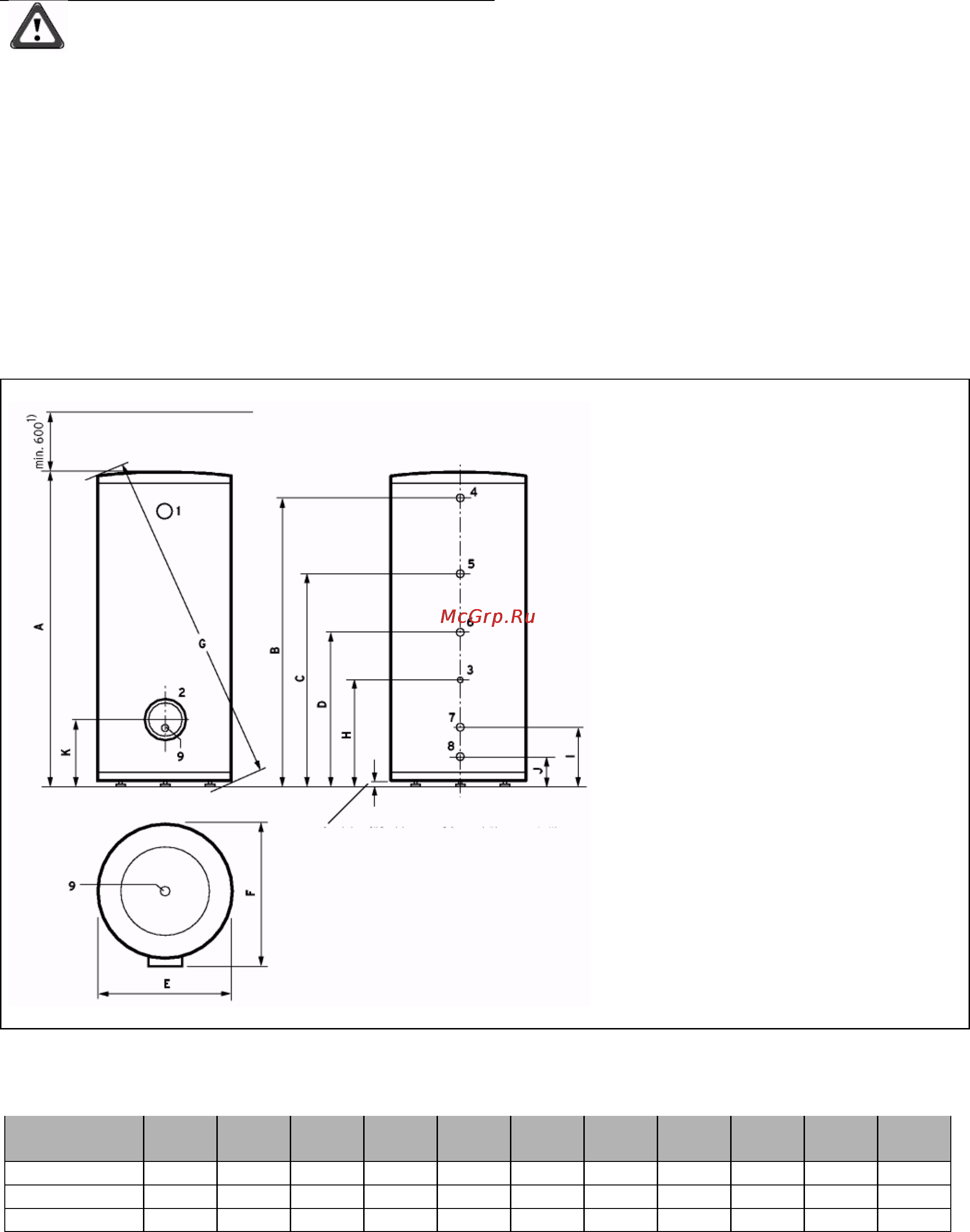

Рис.. 4.1 Размеры водонагревателей VIH .../7 и присоединительных патрубков

Ножки водонагревателя, возможность

регулирования высоты ножек до 20 мм

Тип аппарата A B C D E F G H I J K

VIH 300/7 1600 1472 1083 787 650 710 1715 533 283 91 283

VIH 400/7 1640 1495 1082 787 725 785 1780 532 282 103 315

VIH 500/7 1770 1618 1224 1080 750 810 1910 736 280 112 315

Водонагреватели VIH 300 · 500/7
