4.5 Подключение водонагревателя

Порядок монтажа водонагревателя:

•

Снять красные защитные крышки со штуцеров.

Наложить боковой изоляционный материал из

пенополистирола, состоящий из четырех час-

тей, обеспечивая необходимое прилегание и

закрепить его бандажами.

Надеть верхнюю крышку из пенополистирола.

Наложить мягкую пластиковую облицовку, ус-

тановить в горизонтальное положение логотип

фирмы и осторожно застегнуть замок "молния".

Плотно прижать к присоединительным патруб-

кам водонагревателя черные защитные розет-

ки.

Опять установить на место серые крышки.

Вставить в погружную гильзу термометр.

Подключить к водонагревателю трубопроводы

подающей линии (6) и обратной линии (7) ото-

пительной установки.

Смонтировать трубопровод холодной воды (8) с

необходимыми предохранительными элемен-

тами:

При давлении в водопроводе холодной воды

на месте монтажа ниже 10 бар возможно при-

менение группы безопасности DN 20 (принад-

лежность арт. № 305 827).

В трубопроводе холодной воды между присое-

динительным патрубком водонагревателя и

группой безопасности следует установить

тройник с краном для слива воды из водонагре-

вателя.

Смонтировать трубопровод горячей воды (4) и

при необходимости трубопровод циркуляцион-

ного контура (5).

Ввиду того, что при циркуляции воды

по трубопроводу циркуляционного кон-

тура имеет место потеря энергии, кон-

тур циркуляции следует предусматри-

вать только при наличии широко

разветвленной сети горячей воды. Если

контур циркуляции горячей воды необ-

ходим, то с целью экономии энергии его

следует оснастить таймером, либо за-

дать на соответствующем устройстве

регулирования временную программу

для циркуляционного контура.

Ненужные присоединительные штуцеры следу-

ет герметично закрывать заглушкой из мате-

риала, не подверженного коррозии.

При необходимости выполнить электрический

монтаж.

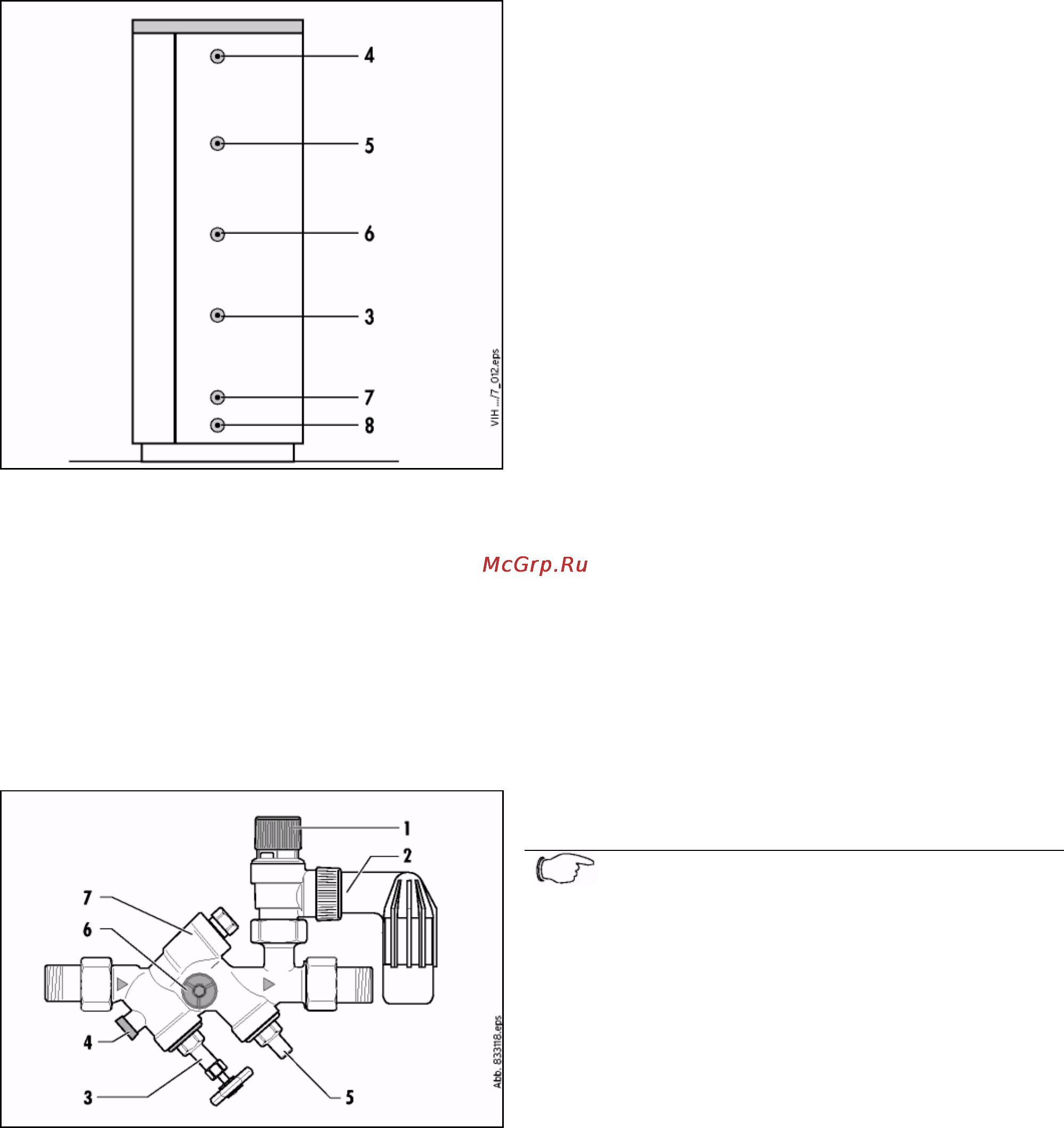

Рис. 4.5 Подключение со стороны отопительной ус-

тановки и горячей воды

Пояснения к рис. 4.5

3 Погружная гильза для датчика водонагревателя

4 Подключение горячей воды R 1

5 Подключение контура циркуляции R 3/4

6 Подающая линия греющего контура R 1

7 Обратная линия греющего контура R 1

8 Подключение холодной воды

Рис. 4.6 Группа безопасности водонагревателя (арт.

№ 305 827)

Пояснения к рис. 4.6

1 Головка для проверки срабатывания

предохранительно-сбросного клапана (продувки)

2 Сбросная линия

3 Запорный вентиль с маховиком

4 Заглушка для ревизии

5 Запорный вентиль

6 Штуцер для подключения манометра

7 Обратный клапан

Все трубопроводы подключать с применением

резьбовых разъёмных соединений.

•

Водонагреватели VIH 300 · 500/7
