Бастион PN-12-1,5 исп.5 [3/8] Устройство и работа

ФИАШ.435110. 055 РЭ-1 формат А5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

№

п/п

Наименование параметра Значение

1 Входное напряжение, В 10 – 60

Bыходное напряжение

, В 12,0 – 15,0

Номинальный ток нагрузки, А 1,5

4 Максимальный ток нагрузки, А

Удвоенная амплитуда пульсаций выходного

напряжения, В, не более

0,03

при входном

напряжении 22 - 50 В

6 КПД, %, не менее

при входном

напряжении 10 - 22 В

7 Потребляемая мощность, Вт, не более 35

8 Габаритные размеры ШхВхГ, мм, не более 157х179х95

9 Масса, кг, не более НЕТТО (БРУТТО) 0,55(0,65)

1) Заводская установка 13,5 В.

2) См. график.

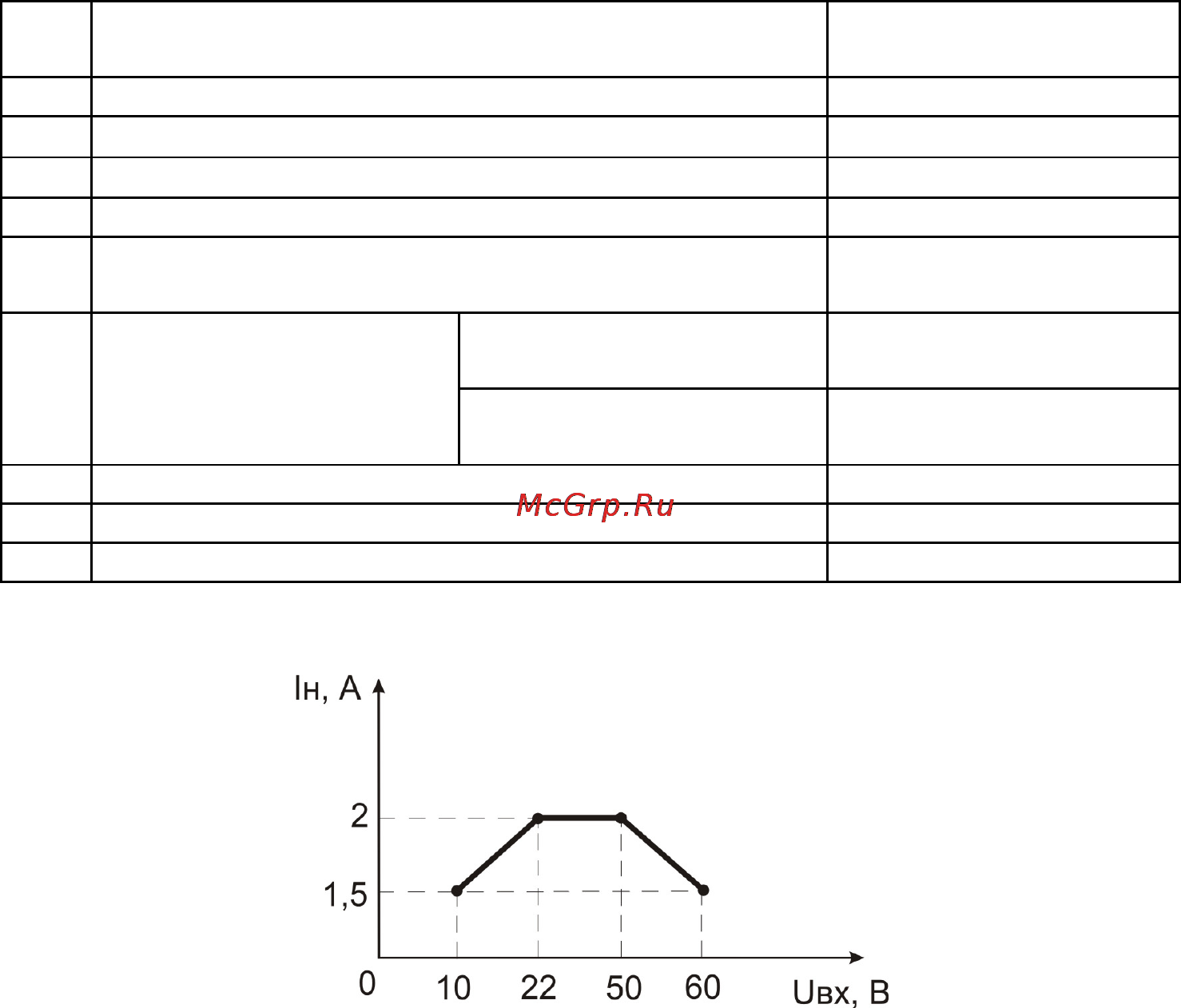

Зависимость максимального тока нагрузки Iн от входного напряжения Uвх

СОДЕРЖАНИЕ ДРАГОЦЕННЫХ МЕТАЛЛОВ И КАМНЕЙ

Изделие не содержит драгоценных металлов и камней.

УСТРОЙСТВО И РАБОТА

PN-12-1,5 исп.5 содержит следующие конструктивные элементы (см.

рисунок):

- герметичный пластиковый корпус (степень защиты IP56) настенного

исполнения;

- плату управления;

- герметичные кабельные вводы;

При открытой крышке осуществляется доступ к плате управления.

Влажность внутри корпуса компенсируется применением силикагеля.

Подвод проводов питания и выходной нагрузки к зажимам клеммной

колодки осуществляется через герметичные кабельные вводы.
