ФИАШ.435110.061 РЭ-2 формат А5
3
УСТРОЙСТВО И РАБОТА
Преобразователь содержит следующие конструктивные элементы (см. рисунок 1):
- герметичный пластиковый корпус (степень защиты IP56) настенного исполнения;
- плату управления.
При открытой крышке осуществляется доступ к плате управления. Влажность внутри
корпуса компенсируется применением силикагеля.
На плате расположены входная и выходная соединительные колодки, колодка для
подключения внешнего индикатора выхода, перемычки (типа джампер) установки
выходного напряжения, предохранитель током 5 А (см. рисунок 1).
При необходимости выходное напряжение может быть подстроено на ±1,5 В
ступенями по 0,5 В относительно заводской установки 13,5 В (см. таблицу 2).
Таблица 2

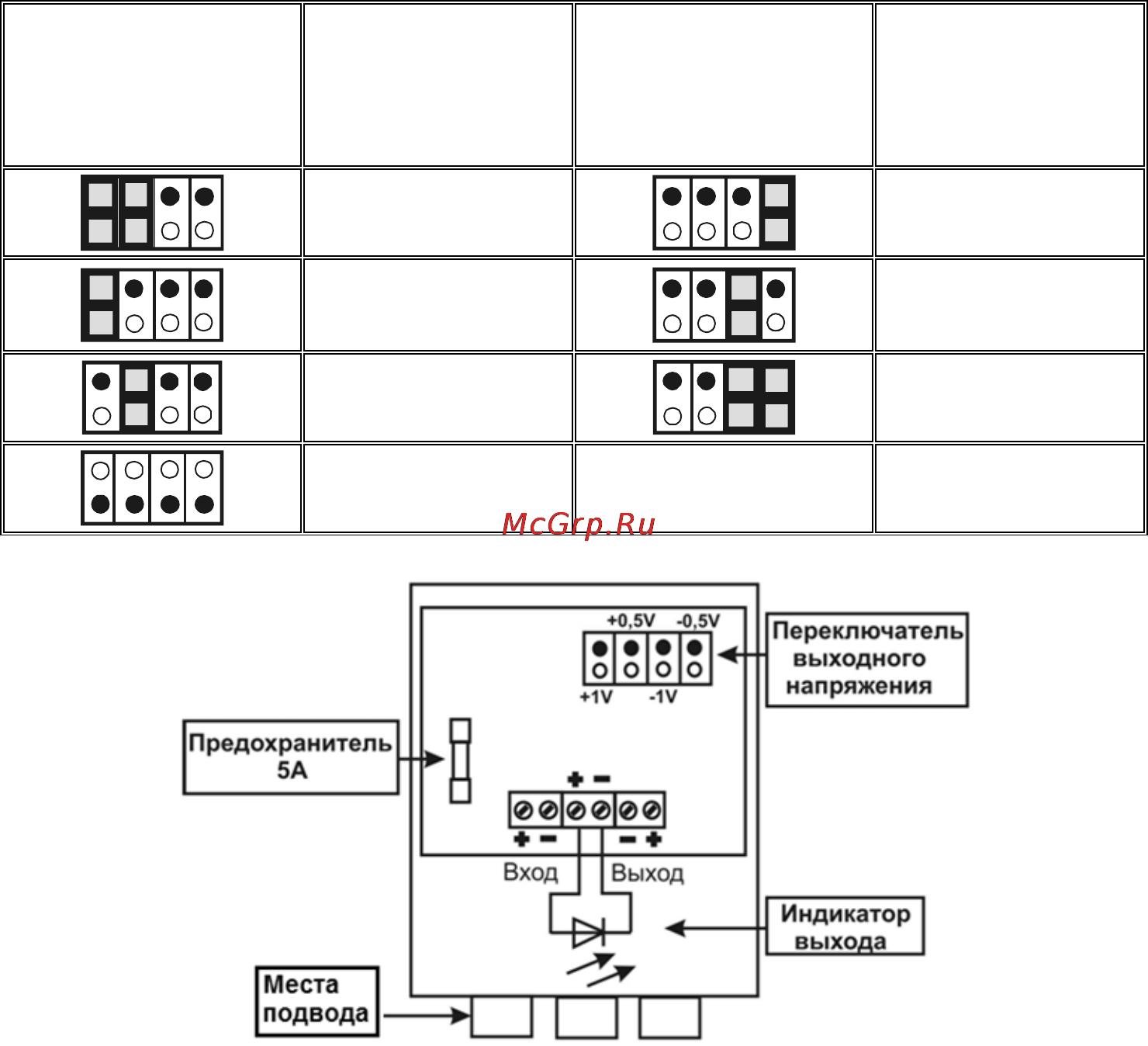

Рисунок 1 – Вид преобразователя со снятой крышкой и
места подвода проводов питания и выходной нагрузки
Положение
перемычки на
переключателе
выходного
напряжения
Номинальное
выходное
напряжение
(допуск), В
Положение
перемычки на
переключателе
выходного
напряжения
Номинальное
выходное
напряжение
(допуск), В
15
(14,9-15,5)
13
(12,9-13,3)
14,5
(14,4-14,9)
12,5
(12,4-12,9)
14
(13,9-14,4)
12
(12,0-12,5)
13,5
(13,4-13,8)
