Бастион PN-(20-75)DC/12-1,5 исп.5 [4/8] Комплект поставки
![Бастион PN-(20-75)DC/12-1,5 исп.5 [4/8] Комплект поставки](/views2/1072078/page4/bg4.png)
ФИАШ.435110.061 РЭ-2 формат А5
4
КОМПЛЕКТ ПОСТАВКИ
Таблица 3
Наименование Количество
Преобразователь PN-(20-75)DC/12DC-1,5 исп.5 1шт.
Руководство по эксплуатации 1экз.
Джампер 2шт.
Силикагель 1шт.
Вставка плавкая ВПТ6 5А (5х20мм) 1шт.
Тара упаковочная 1шт.
МЕРЫ БЕЗОПАСНОСТИ
При установке и эксплуатации преобразователя необходимо руководствоваться
«Межотраслевыми правилами по охране труда (правилами безопасности) при
эксплуатации электроустановок» и «Правилами технической эксплуатации
электроустановок потребителей».
УСТАНОВКА НА ОБЪЕКТЕ И ПОДГОТОВКА К РАБОТЕ
Варианты доработки днища корпуса для подвода проводов питания и выходной
нагрузки к зажимам клеммной колодки представлены на рисунке 2.
При использовании кабеля типа ПВС диаметром от 3 до 6,5 мм применить зажим
кабельный с контргайкой ДКС IP68, PG7, код 52500 (в комплект поставки не входит).
Диаметр монтажного отверстия 13мм.
При использовании кабеля типа ПВС диаметром от 4 до 8 мм применить зажим
кабельный с контргайкой ДКС IP68, PG9, код 52600 (в комплект поставки не входит).
Диаметр монтажного отверстия 16мм.
Места подводов (см. рисунок 1) должны быть загерметезированы.
Для корпуса высотой 70мм
Для корпуса высотой 85мм

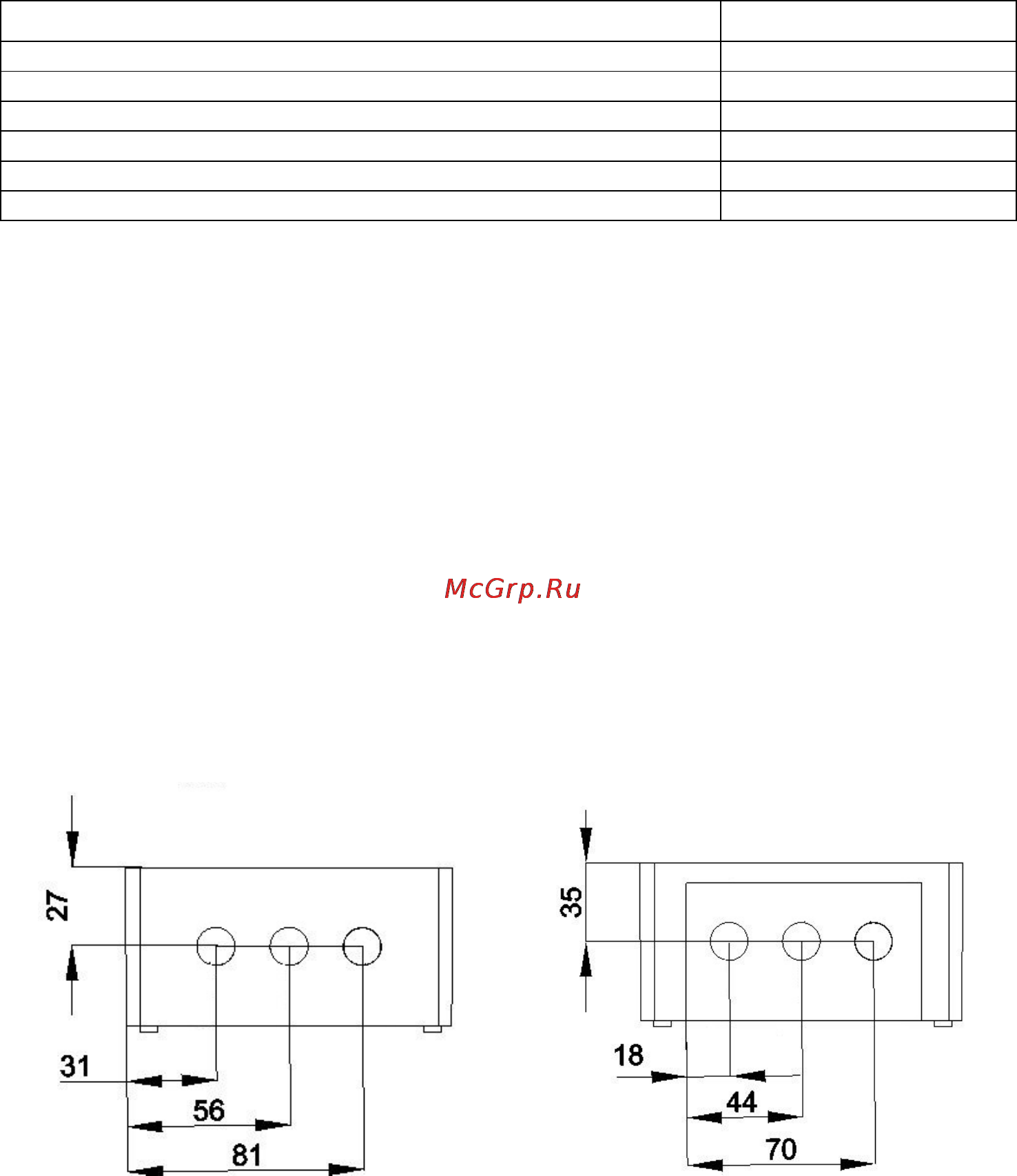

Рисунок 2 – Варианты доработка днища корпуса
