Устройство и работа

Источник выполнен в металлическом корпусе. На передней панели источника

расположены светодиодные индикаторы режима «ОСНОВНОЙ» (1) и «РЕЗЕРВ» (2),

двухпозиционный выключатель (3). На задней панели источника размещены: входной

сетевой разъем (4) с предохранителем (5), выходная розетка (6), колодка для

подключения АКБ (7), вентилятор охлаждения (8).

Подключение источника к сетевому напряжению осуществляется через входной

сетевой разъем и шнур сетевого питания, входящий в ко

мплект поставки.

Нагр

узка подключается к выходной розетке.

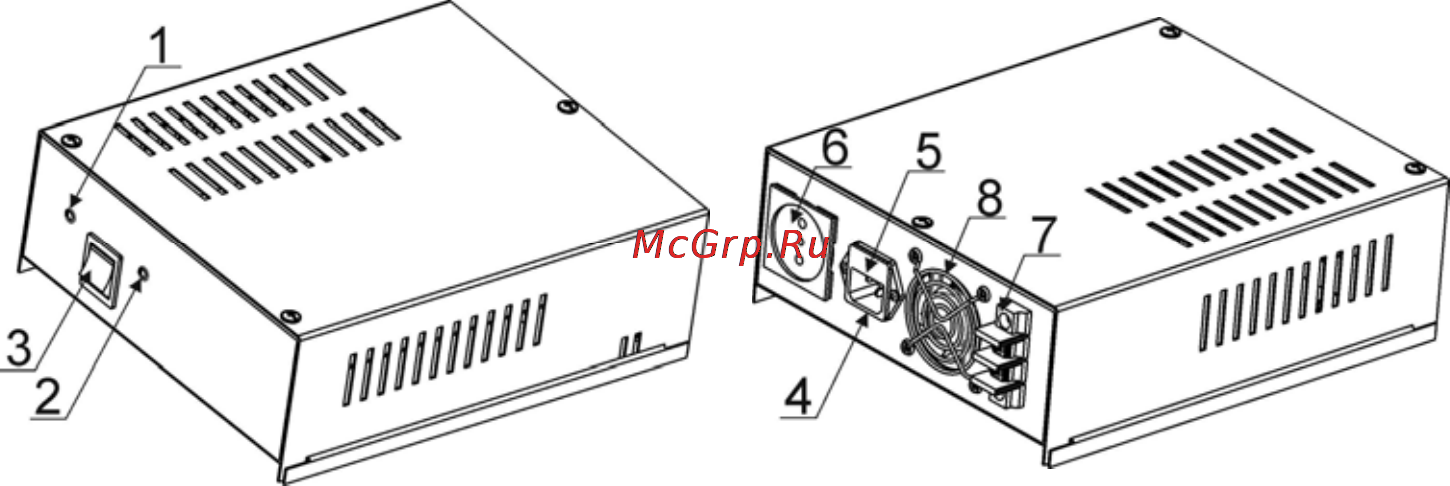

Вид спереди

Вид сзади

1. Индикатор режима «ОСНОВНОЙ»

2. Индикатор режима «РЕЗЕРВ»

3. Двухпозиционный выключатель

4. Входной сетевой разъем

5. Сетевой предохранитель

6. Выходная розетка

7. Колодка АКБ

8. Вентилятор охлаждения.

Рисунок 1 – Общий вид источника

Описание работы источника

(сетевой выключатель (3) – в положении «ВКЛЮЧЕНО»)

Режим «ОСНОВНОЙ» (двухпозиционный переключатель (3) – в верхнем

положении)

При наличии напряжения питающей сети в диапазоне, указанном в п.2 таблицы 1,

осуществляется питание нагрузки от сети и заряд АКБ Индикатор режима

«ОСНОВНОЙ» светится зеленым цветом, индикатор режима «РЕЗЕРВ» погашен.

Режим «РЕЗЕРВ» (двухпозиционный переключатель (3) – в верхнем

положении)

При отсутствии напряжения питающей сети, а также при выходе его уровня за

пределы диапазона, указанного в п.2 таблицы 1, источник автоматически переходит на

резервное питание нагрузки от внешней АКБ. При этом индикатор режима

«ОСНОВНОЙ» гаснет, включается индикатор режима «РЕЗЕРВ» синего цвета свечения

(2) и вентилятор охлаждения.

При понижении напряжения на клеммах

внешней АКБ ниже порогового (см. п.10

ФИАШ.436218.054 РЭ-2 Формат А5
