4
Основные операции воспроизведения
3
3
19
33
6
•
Если выбран цифровой вход (оптический или коаксиальный),
данный ресивер может воспроизводить только цифровые
сигналы форматов Dolby Digital, PCM (от 32 кГц до 96 кГц) и
DTS (включая 24-битный DTS 96 кГц). Совместимыми
сигналами через терминалы HDMI являются: Dolby Digital,
DTS, SACD (только 2-канальный DSD), PCM (от 32 кГц до
192 кГц), Dolby TrueHD, Dolby Digital Plus, DTS-EXPRESS,
DTS-HD Master Audio и DVD Audio (включая 192 кГц). Для
других форматов цифрового сигнала установите на
A
(аналоговый).
•
При воспроизведении аналогового сигнала с помощью
проигрывателей лазерных или компакт-дисков,
поддерживающих систему DTS, могут возникать цифровые
помехи. Для предотвращения возникновения помех выполните
соответствующие цифровые подключения (стр.13
) и
установите в качестве входного сигнала значение
C1
/
O1
(цифровой).
•
На некоторых проигрывателях DVD сигналы DTS не
выводятся. Для получения подробных сведений см.
инструкцию по эксплуатации, прилагаемую к проигрывателю
DVD.
Совет
•

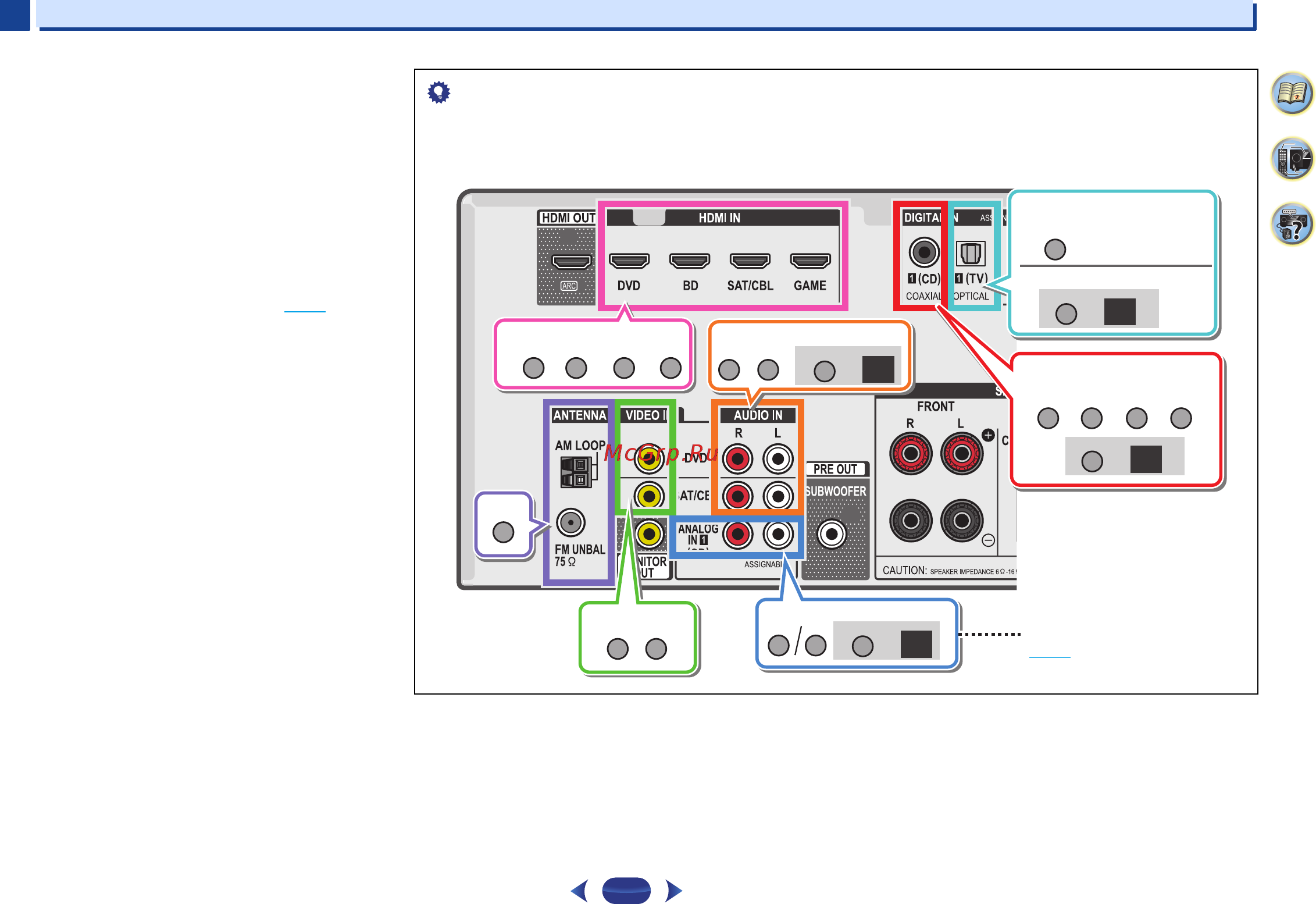

Чтобы получить изображение и/или звук от устройств, подключенных к каждому терминалу, выберите вход, выполнив следующие
действия.
CD
TUNER
DVD
SAT/CBL
DVD
SAT/CBL
DVD BD
SAT/CBL GAME
DVD
SAT/CBL
C1
SIGNAL SEL
TV
TV
1.
O1
2.
SIGNAL SEL
A
SIGNAL SEL
A
SIGNAL SEL
CD
TV
Aудио
Aудио
Aудио
Aудио
Видео/аудио (HDMI)
Видео
Кроме входа TV
(TV вход)
Входной терминал аудио
ANALOG IN1
назначается на
CD
по заводским настройкам.
Если вы хотите сменить его на
вход
TV
, измените настройки в
меню Назначение входа
(стр.31
).
