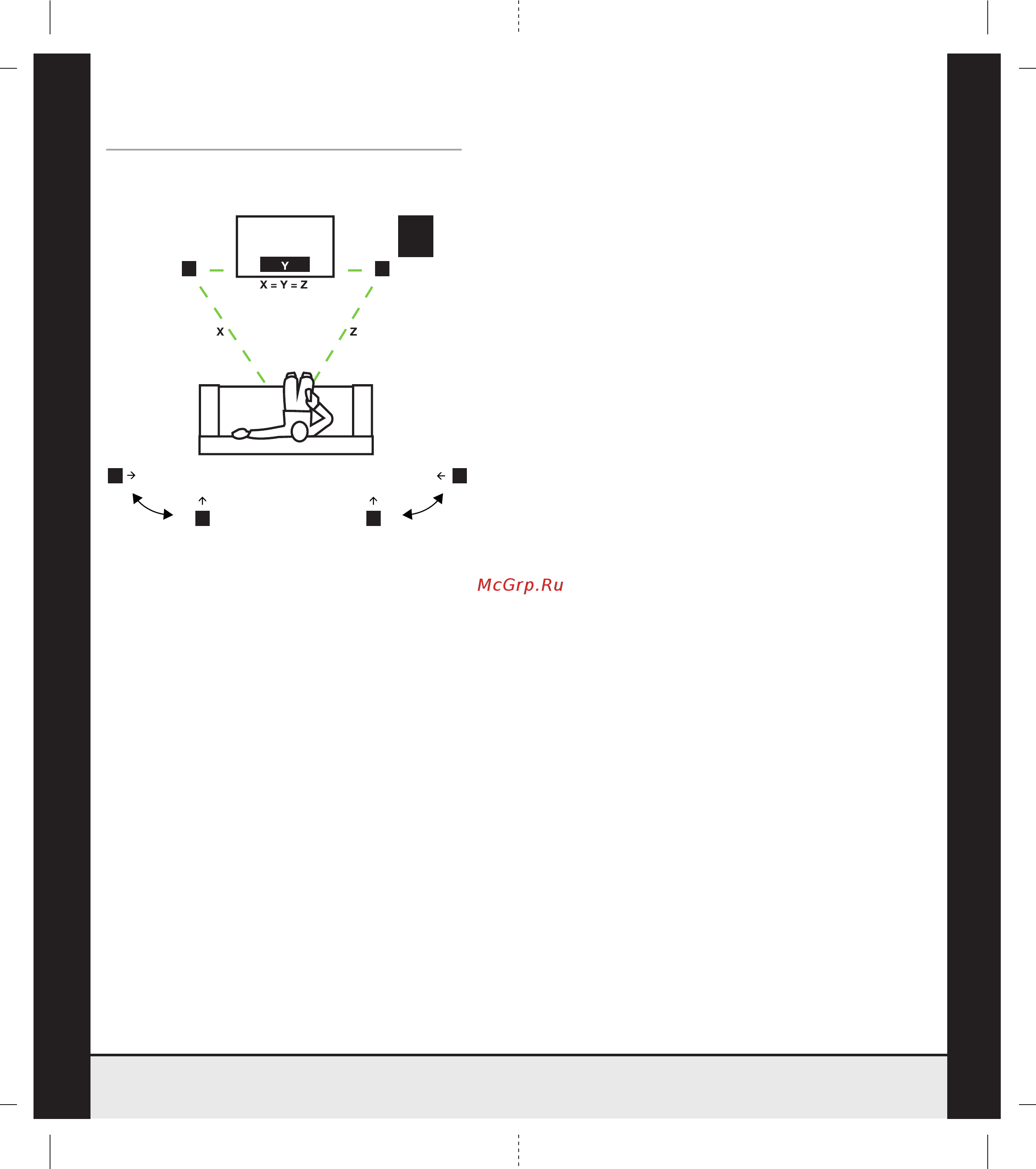

→ Расположение
ЦЕНТРАЛЬНЫЙ
КАНАЛ
ЛЕВЫЙ
КАНАЛ
ПРАВЫЙ
КАНАЛ
САБ
И/ИЛИ
И/ИЛИ
ЗАДНИЕ ДИНАМИКИ
Передние динамики следует располагать
с каждой стороны вашего телевизора или
перед вашим любимым местом для просл
ушивания. В общем, расстояние от динам
иков до места для прослушивания должн
о быть в 1,5 раз больше расстояния межд
у динамиками. Например, если место нах
одится в 2,7 м от динамиков, расстояние
между ними должно быть 1,8 м.
Центральный динамик должен находитьс
я сверху вашего телевизора или на нем.
Сателлиты следует располагать по бокам
или сзади вашего места. Обычно их распо
лагают на боковых стенах слегка выше ур
овня ушей, примерно на расстоянии 2/3 о
т передней части комнаты. Так объемные
динамики будут направлены прямо на слу
шателя, который будет находиться по цен
тру пятиканальной системы.
