9Посібник з експлуатації atmoTEC pro/atmoTEC plus й turboTEC TEC pro/turboTEC plus 0020029242_00
Цифрова інформаційно-аналітична система
bar
2
3
1

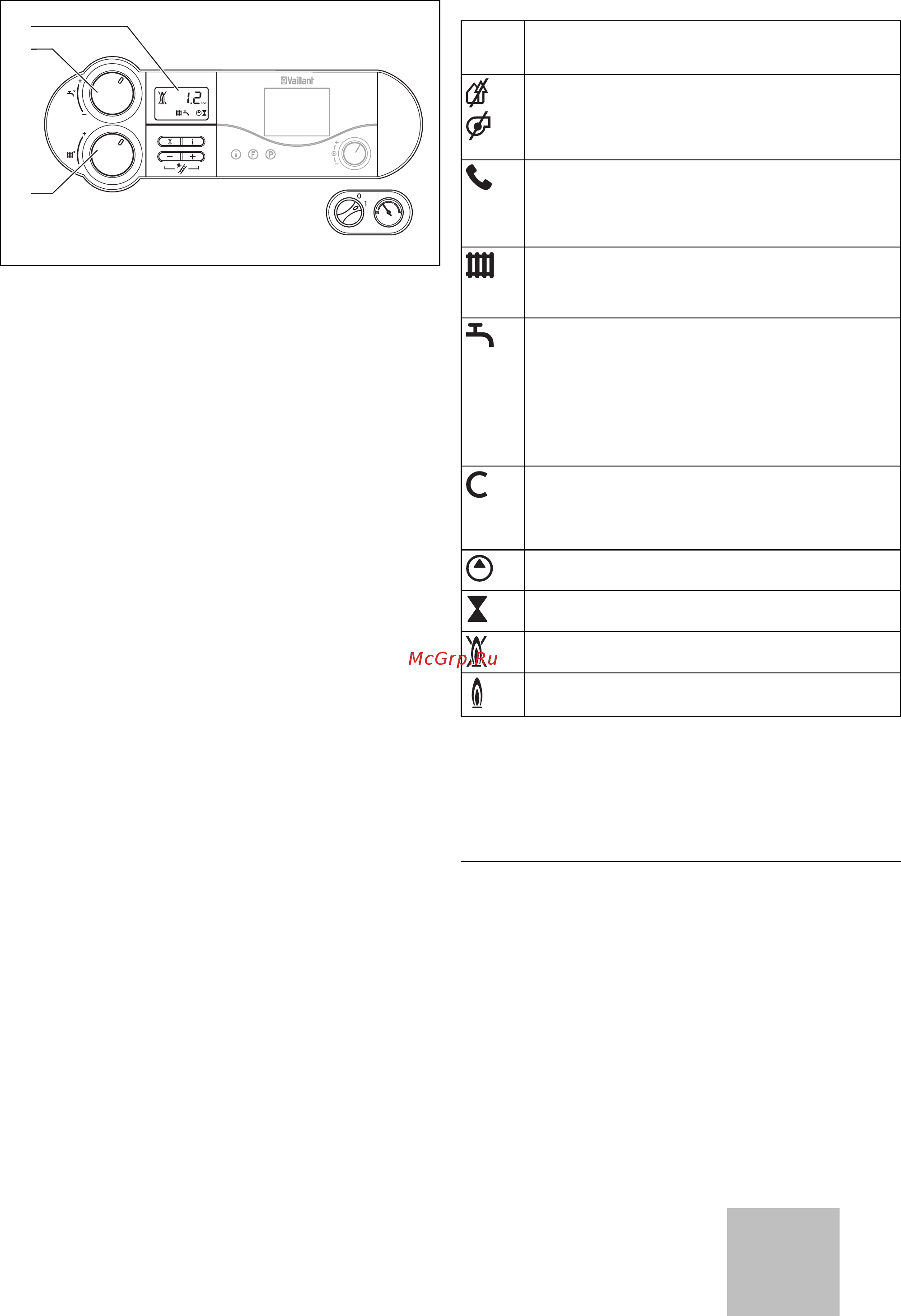

Мал. 4.2 Дисплей (під час розбору побутової води для приладів
atmoTEC plus, turboTEC plus)
Прилад atmoTEC pro/atmoTEC plus і turboTEC pro/turboTEC plus
оснащений цифровою інформаційно-аналітичною системою. Ця
система надає Вам інформацію про робочий стан Вашого
приладу й допомагає при усуненні збоїв.
У нормальному режимі приладу на дисплеї відображається (3)
поточний тиск наповнення опалювальної установки
(у прикладі - 1,2 бар). У випадку несправності замість тиску
наповнення вказується відповідний код помилки.
Крім того, відображувані символи надають Вам наступну
інформацію:
Дисплей
(3)
Індикація поточного тиску наповнення опалювальної установки,
температури лінії підведення, опалення або індикація коду стану
або помилки.
світиться безупинно: Збій у повітропроводі/
газовідводі
мигає: Автоматична адаптація довжини
труби активна.
Доти, поки на дисплеї є символ, температура лінії підведення
опалення та гарячої води на виході буде задаватися за
допомогою приналежності vrnetDIALOG, тобто прилад працює
не з такими, як установлені на поворотних кнопках (1) і (2),
температурами.
Активний режим опалення:
світиться безупинно: Режим роботи - Режим опалення.
мигає: Активний час блокування
пальника.
Активний підігрів води:
VUW*: світиться безупинно: Виробляється розбір гарячої
води.
Вимкн.: Не виробляється розбору гарячої
води.
VU**: світиться безупинно: Підключено накопичувач гарячої
води
мигає: Заповнення накопичувача
активно
Активна функція теплого пуску:
світиться безупинно: Функція теплого пуску перебуває
в стані готовності.
мигає: Функція теплого пуску працює,
пальник ввімкнутий.
Опалювальний насос працює
Здійснюється управління внутрішнім газовим клапаном.
Перекреслений символ полум'я:
Збій у роботі пальника; Прилад переключений на Збій
Не перекреслений символ полум'я:
Належна робота пальника.
Таб. 4.1 Значення символів на дисплеї
* Тільки для приладів atmoTEC/turboTEC з убудованою
функцією підігріву води:
** Тільки для приладів atmoTEC/turboTEC із приєднаним
накопичувачем гарячої води:
h
Увага!
Утримуйте кнопку „-“ прибл. 5 секунд, щоб перейти з
індикації на дисплеї температури лінії підводу до
індикації тиску установки, або навпаки.
Управління 4
