17Посібник з експлуатації atmoTEC pro/atmoTEC plus й turboTEC TEC pro/turboTEC plus 0020029242_00
4.7.2 Збої в процесі розпалення
bar
2
1

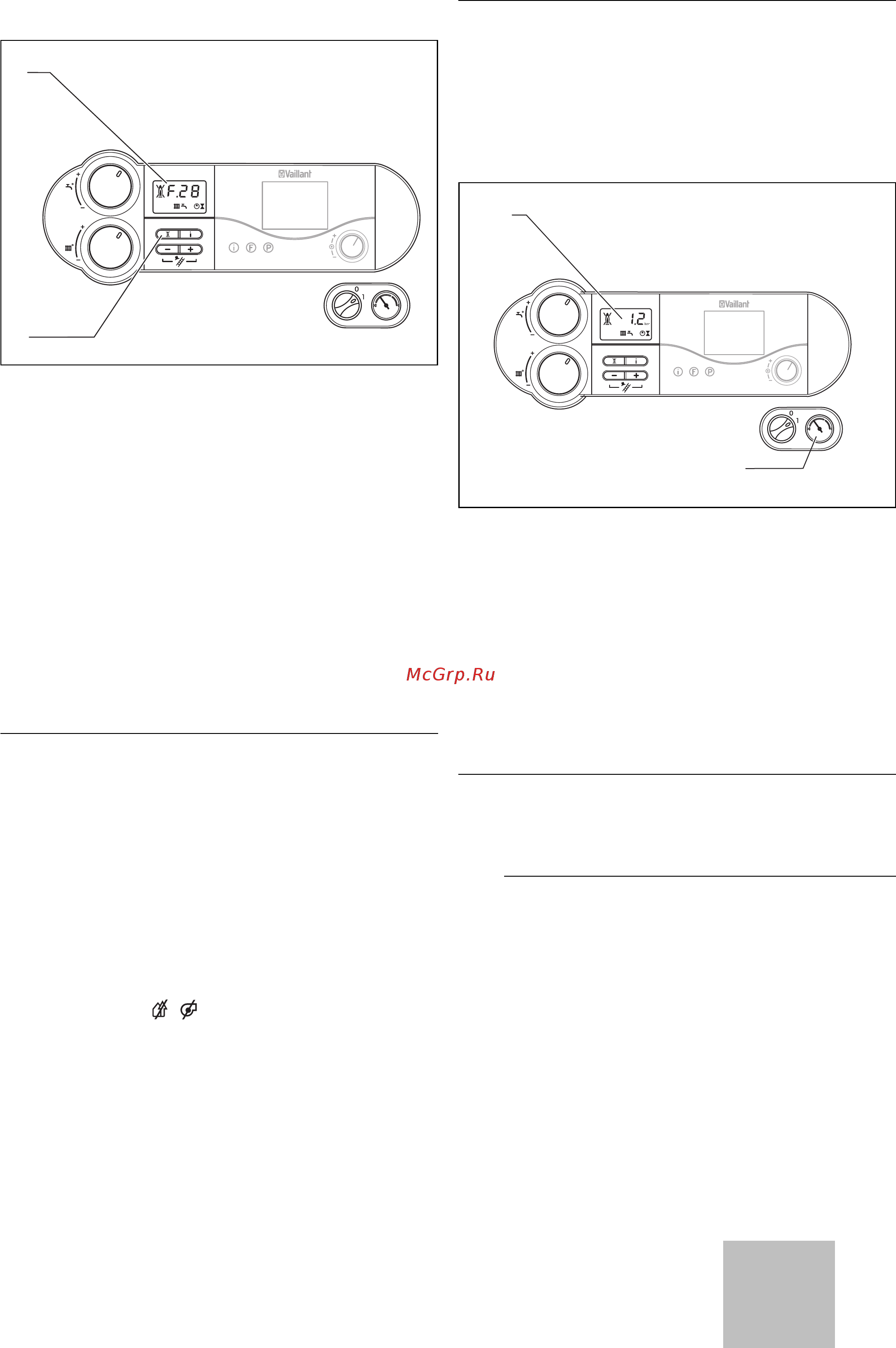

Рис. 4.15 Усунення збоїв
(тут зображено: atmoTEC/turboTEC plus)
Якщо пальник не розпалюється після трьох спроб розпалення,
прилад не вмикається й переходить у стан „Збій”. У цьому
випадку коди помилок „F.28” або„F.29” відображаються на
дисплеї.
atmoTEC/turboTEC plus
Додатково на дисплеї (1) з'являється перекреслений символ
полум'я.
atmoTEC/turboTEC pro
Додатково горить червона індикаційна лампа.
Повторне автоматичне розпалення здійснюється після ручного
„Усунення збоїв”.
• Для „Усунення збоїв” натисніть кнопку усунення збоїв (2) і
прибл. протягом однієї секунди втримуйте натиснутої.
a
Увага!
Небезпека одержання травм і матеріального збитку
через неправильно виконані зміни!
Якщо Ваш настінний газовий прилад після третьої
спроби усунення збоїв усе ще не вмикається, Вам слід
проконсультуватися в акредитованому спеціалізованому
підприємстві з метою перевірки.
4.7.3 Несправності в тракті відпрацьованих газів
Всі прилади atmoTEC/turboTEC оснащені пристроєм контролю
тракту відпрацьованих газів. При неналежному функціонуванні
тракту відпрацьованих газів прилад вимикається.
- У такому випадку на дисплеї приладів atmoTEC/turboTEC plus
з‘являються символи
і .
- На приладах atmoTEC/turboTEC pro безупинно горить
червоний світлодіод.
- На всіх приладах з‘являється повідомлення про помилку:
atmoTEC: F.36
turboTEC: F.33
a
Увага!
Небезпека одержання травм і матеріального збитку
через неправильно виконані зміни!
З появою такого повідомлення про помилку Вам
належить проконсультуватися із акредитованим
спеціалізованим підприємством з метою перевірки.
4.7.4 Заповнення приладу/системи опалення
bar
2
1
Рис. 4.16 Перевірка тиску наповнення опалювальної установки
(тут зображено: atmoTEC/turboTEC plus)
• Перед уведенням в експлуатацію перевірте тиск наповнення
установки на дисплеї (1) або на манометрі (2). Для
бездоганної експлуатації опалювальної установки в її
холодному стані на дисплеї повинне відображатися тиск
наповнення в діапазоні між 1,0 і 2,0 бар (при цьому стрілка
манометра перебуває в ясно-сірому секторі). При тиску
наповнення менш 0,8 бар (при цьому стрілка манометра
перебуває в темно-сірому секторі) перед уведенням в
експлуатацію варто долити води.
h
Увага!
Індикація на дисплеї тиску установки працює тільки
тоді, коли прилад приєднаний до електромережі і
ввімкнутий!
Вказівка (тільки для VU)!
Пристрій що наповнює не є частиною приладу. Його
установку з боку будови повинне виконувати Ваше
спеціалізоване підприємство!
Якщо опалювальна установка працює на кілька поверхів, то
може вимагатися більше високий тиск наповнення. Зверніться із
цього приводу у своє спеціалізоване підприємство.
Управління 4
