3.8 Отключение
3.8.1 Выключение отопления (летний режим
эксплуатации)
Вы можете выключить отопление летом, но оставить
действующим нагрев воды.
• Для этого поверните ручку (1) для установки
температуры подающей линии системы отопления
до упора влево (рис. 3.13).

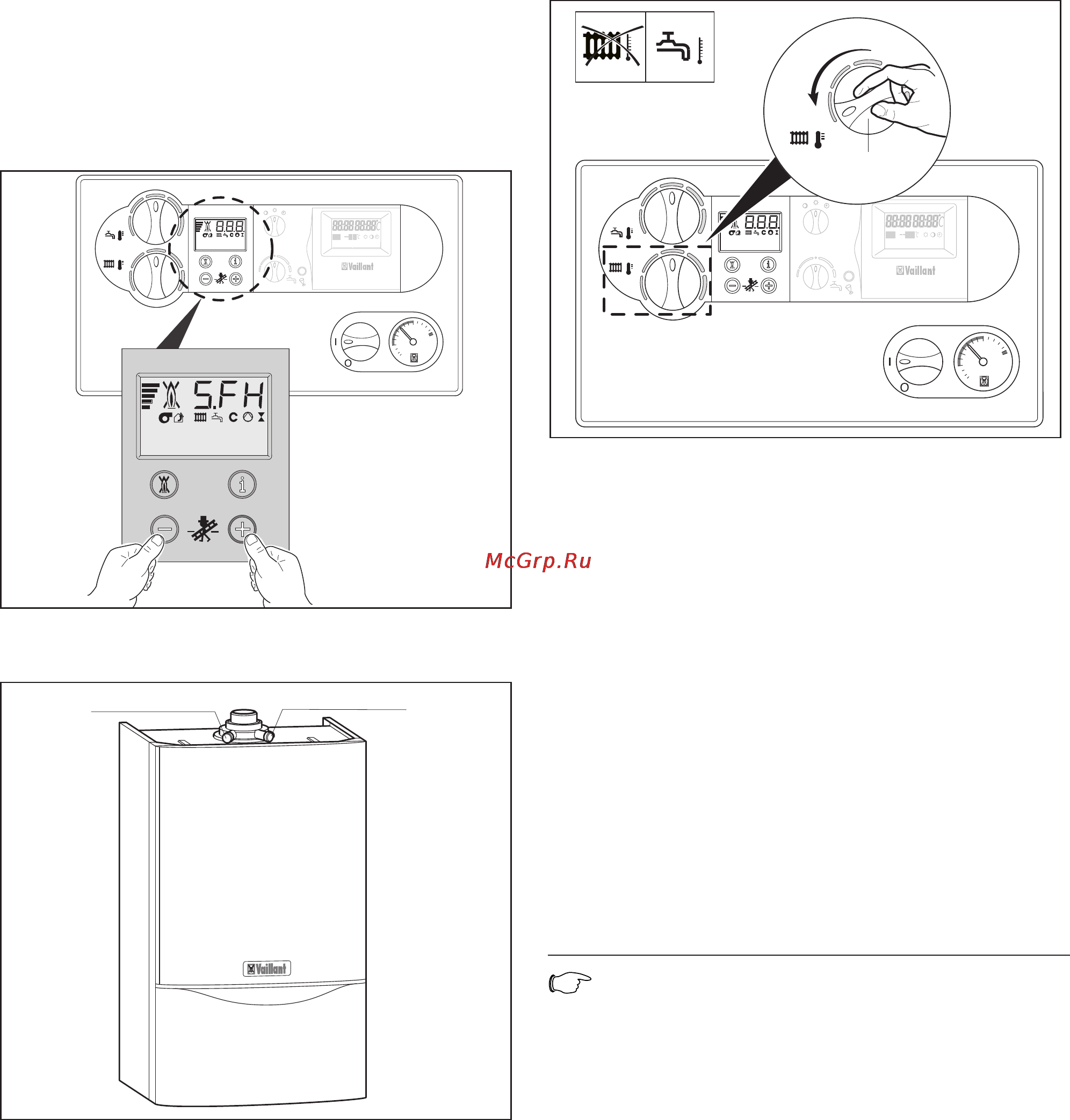

Рис. 3.13 Выключение отопления (летний режим
эксплуатации)
3.8.2 Выключение нагрева воды во внешнем
емкостном водонагревателе
При использовании аппаратов с подключенным
емкостным водонагревателем Вы можете
выключить нагрев воды, но оставить действующим
отопление.
• Для этого поверните ручку установки температуры
горячей воды до упора влево. Останется
действующей только функция защиты
водонагревателя от замерзания.
3.8.3 Полное отключение
При полном выключении аппарата Вы полностью
выключите как режим отопления, так и нагрев
горячей воды.
• Для этого поверните главный выключатель (2) в
положение "0" (рис. 3.14).
Указание!
При отключении на более продолжительное
время (например, отпуск) вам необходимо
дополнительно закрыть газовый запорный
кран и запорный вентиль холодной воды.
В этой связи не забывайте о выполнении
указания по защите от замерзания.
bar
2
13
0
C
o
C
o
1
14
3 Эксплуатация
ecoTEC14
3.7 Измерения, выполняемые специалистом по
дымоходам
• Запустите режим "измерения для трубочиста" ,
одновременно нажав клавиши "+" и "-" системы
DIA (рис. 3.11).
• Выполните измерения не ранее чем через 2
минуты работы аппарата.
• Произведите измерения в дымоходе через
измерительный штуцер (1) (рис. 3.12). Измерения
в воздуховоде Вы можете произвести через
измерительный штуцер (2).
• Одновременным нажатием клавиш "+" и "-" Вы
можете снова выйти из режима выполнения
измерений. Режим выполнения измерений также
заканчивается, если в течение 15 минут не будет
нажата ни одна кнопка.
Рис. 3.11 Замеры, выполняемые специалистом по
дымоходам (на системе DIA)
Рис. 3.12 Измерения, выполняемые специалистом по
дымоходам (на аппарате)
2
1
bar
2
13
0
834828_04GUSRO_082005.qxd 26.08.2005 11:50 Uhr Seite 14
