Vaillant ECOTEC PLUS 466-656/4 [8/40] Эксплуатация
![Vaillant ECOTEC PLUS 466-656/4 [8/40] Эксплуатация](/views2/1072151/page8/bg8.png)
8
3 Эксплуатация
3.1.2 Дисплей системы DIA
На дисплее системы DIA ecoTEC (рис. 3.2) в
обычном режиме работы аппарата отображается
текущая температура в подающей линии системы
отопления (в примере 45°С). В случае появления
неисправности показание температуры заменяется
соответствующим кодом неисправности.
Рис. 3.2 Дисплей системы DIA, ecoTEC
bar
2
13
0
1
ecoTEC8
3 Эксплуатация
3.1 Обзор пульта управления
3.1.1 Элементы управления
Освободите переднюю крышку справа и слева в
верхних углах из фиксаторов и откиньте ее вниз.
Видимые теперь элементы управления имеют
следующие функции (ср. рис. 3.1):

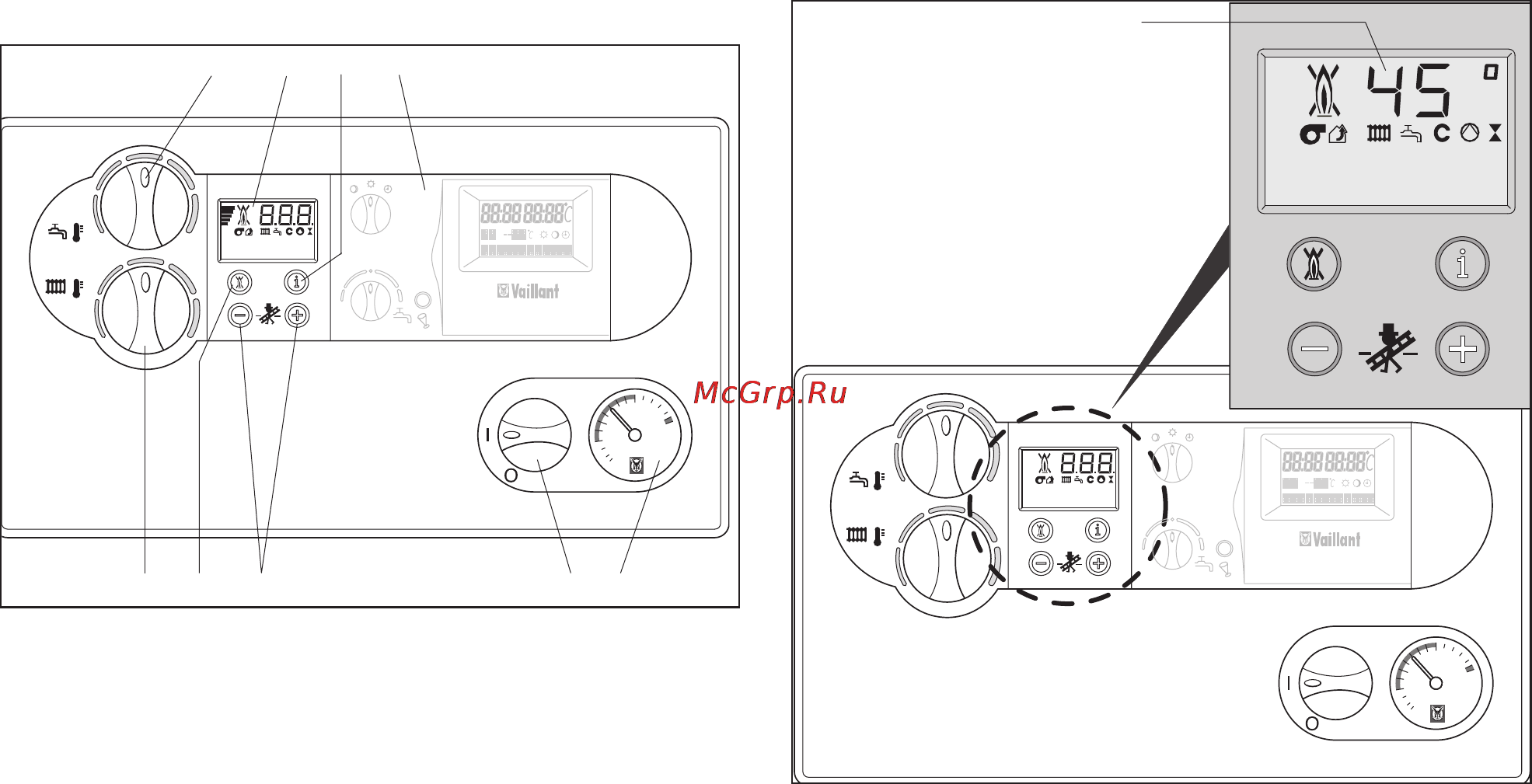

Рис. 3.1 Элементы управления
1 Ручка для установки температуры горячей воды в
емкостном водонагревателе (при подключенном
емкостном водонагревателе типа VIH).
2 Дисплей информационно диалоговой системы
(далее DIA системы) для индикации текущего
режима работы или определенной
дополнительной информации
3 Кнопка "i": для считывания данных
4 Встроенный регулятор отопления
(принадлежность)
5 Манометр для контроля давления воды в системе
отопления при ее заполнении и эксплуатации
6 Главный выключатель аппарата
7 Кнопки "+" и "-" для выбора показаний на дисплее
(для специалиста при выполнении работ по
наладке и поиске неисправностей)
8 Кнопка " сброс состояния Сбой": Для сброса
блокировки работы аппарата при определенных
неисправностях.
9 Ручка установки температуры подающей линии
системы отопления.
bar
2
13
0
1
2
3
4
5
6
7
8
9
834828_04GUSRO_082005.qxd 26.08.2005 11:50 Uhr Seite 8
