Vaillant MINIVED [22/33] Монтаж и подключение 3
![Vaillant MINIVED [22/33] Монтаж и подключение 3](/views2/1072181/page22/bg16.png)
9Инструкция по монтажу miniVED 0020096608_01 RU
3.2 Размеры аппарата и подключений
131
186
75
≥70
140
ca. 660
ca. 520
ca. 550
ca. 850

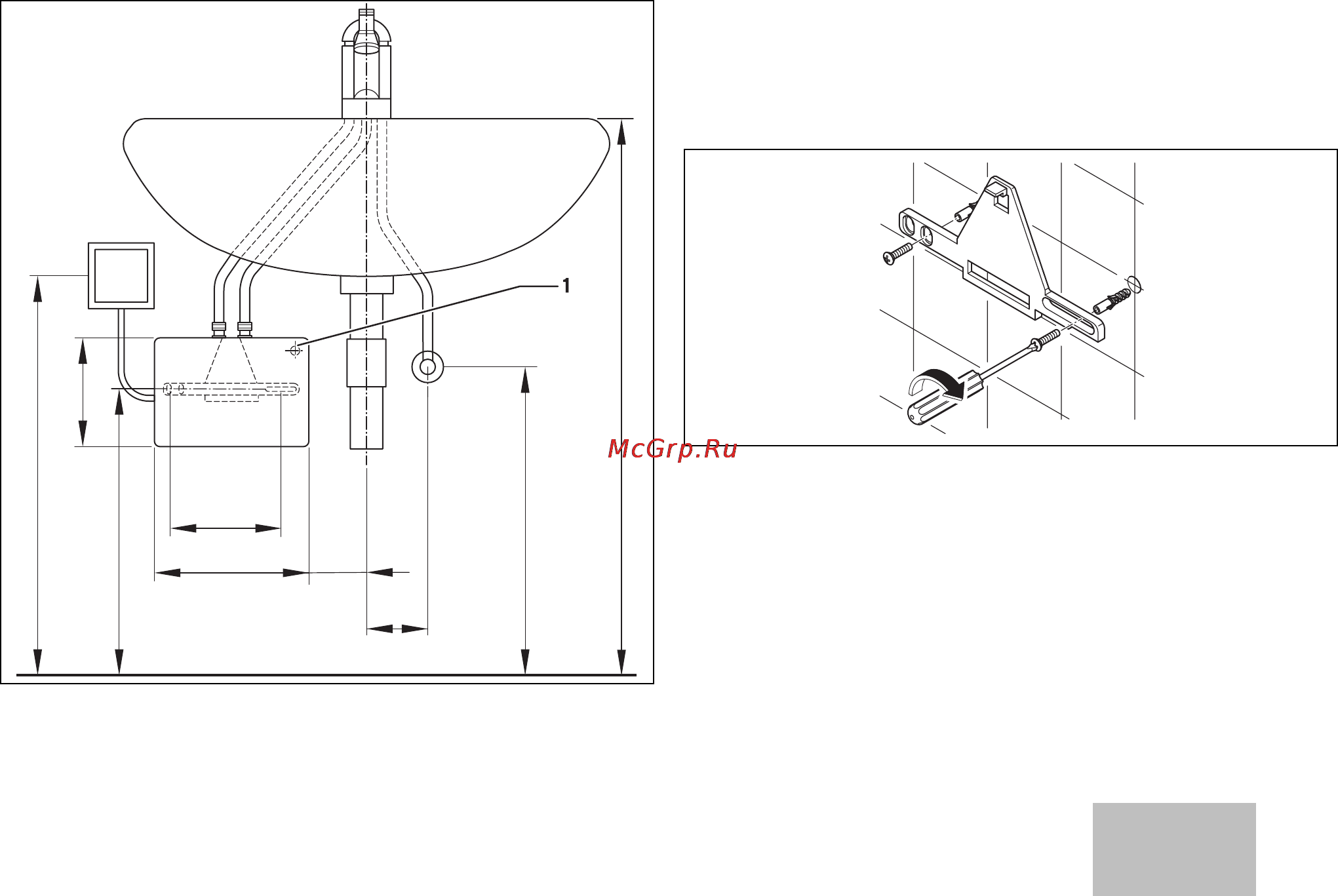

Рис. 3.1 Размеры аппарата и подключений
1 Кабельный ввод
3.3 Монтаж аппарата
Аппарат разрешается устанавливать только патрубками верти-
кально вверх, чтобы можно было напрямую присоединить линию
горячей воды водоразборной арматуры и линию подачи холод-
ной воды.
Рис. 3.2 Крепление кронштейна
Кронштейн закрепить на стене, используя входящие в объем
поставки винты и дюбеля.
>
Монтаж и подключение 3
