10 Инструкция по монтажу miniVED 0020096608_01
1.
2.
3.

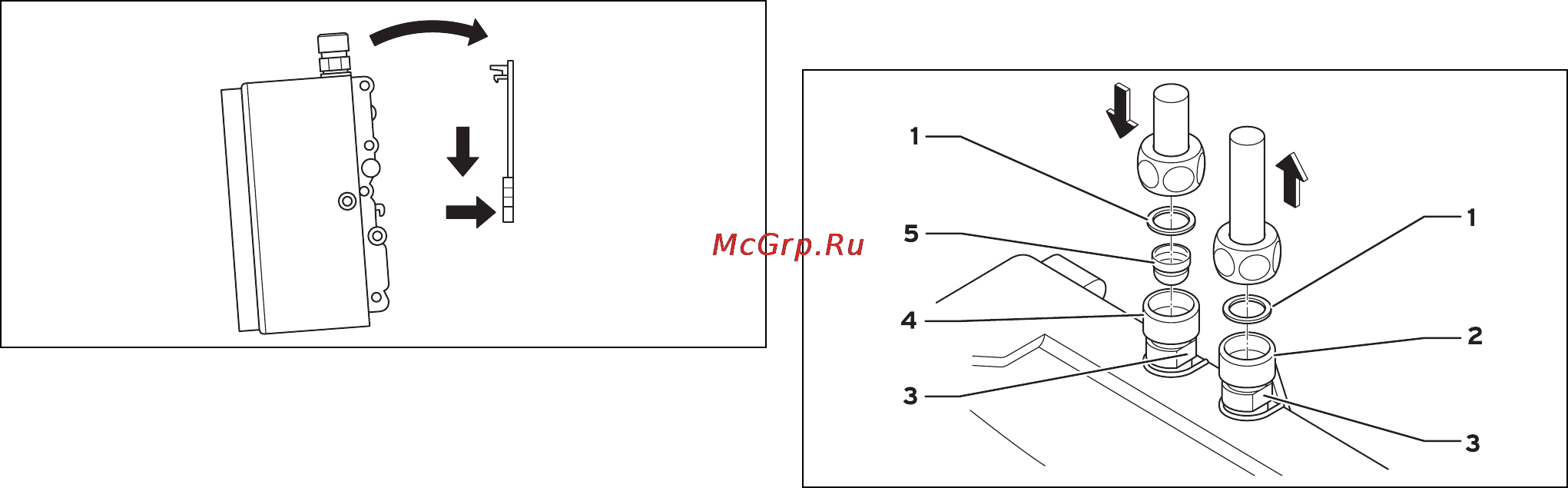

Рис. 3.3 Установка аппарата
Надеть и зафиксировать аппарат на кронштейне.
Для демонтажа аппарата фиксатор кронштейна поднять вверх
плоской шлицевой отверткой и осторожно снять аппарат с
кронштейна через верх (рис. 3.3).
>
>
3.4 Патрубки холодной и горячей воды
Рис. 3.4 Патрубки холодной и горячей воды
1 Уплотнение
2 Патрубок горячей воды (выход), G 3/8"
3 Плоскость под ключ
4 Патрубок холодной воды (подача), G 3/8"
5 Водяной фильтр
i
Для обеспечения оптимального истечения воды обяза-
тельно установите в излив водоразборной арматуры
входящий в объем поставки регулятор струи.
