Комплект поставки:

E-BIKE K220, батарея, блок питания, ключи, брелоки, руководство пользователя

Вер. 1.1 01/2020

Модель: IB-2009K

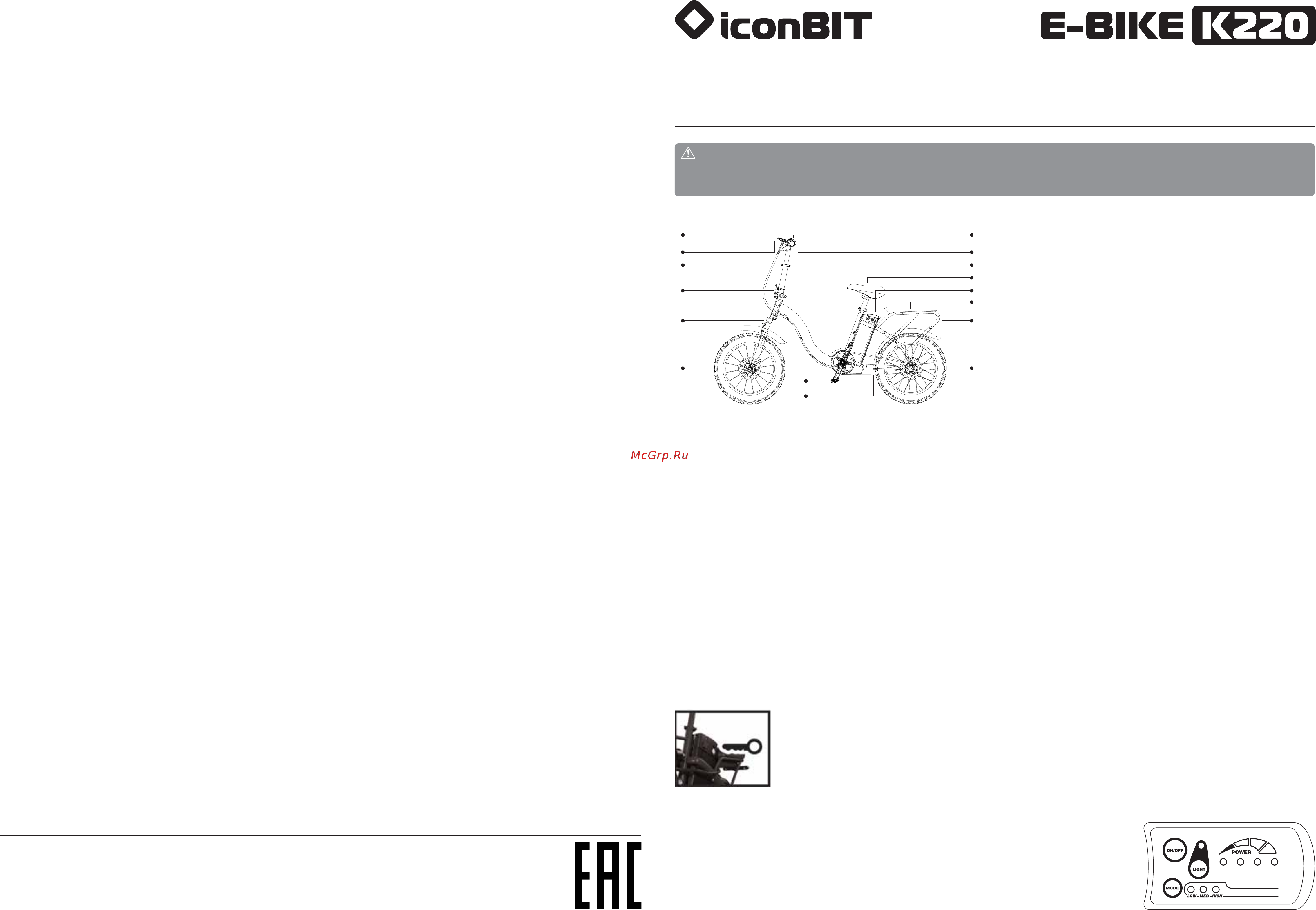

1. Обзор

1. Бортовой компьютер

Рычаги ручного тормоза (передний и задний)

3. Эксцентрик фиксации руля

4. Механизм складывания руля

5. Передняя вилка с амортизатором

6. Переднее колесо с дисковым тормозом

7. Звонок

8. Механизм переключения скоростей

9. Складная рама

10. Седло с регулировкой по высоте

11. Съемная батарея с ключом

12. Багажник

13. Задний габаритный огонь / стоп-сигнал

14. Заднее мотор колесо

15. Складные педали

16. Подножка

2. Настройка и регулировка

. Поднимите рулевую стойку.

2. Закройте зажим рулевой стойки и поверните круговой фиксатор.

3. Разверните раму и заблокируйте замок в центре рамы.

Примечание

Чтобы разблокировать замок:

- освободите фиксатор замка;

- разверните фиксатор с осью замка на себя;

- потяните фиксатор с осью вверх.

4. Опустите подножку.

5. Отрегулируйте высоту рулевой стойки с помощью зажима.

Выровняйте руль и зафиксируйте его в правильном положении с помощью зажима.

7. Отрегулируйте высоту седла с помощью зажима.

Примечание

При первой сборке велосипеда переставьте седло из транспортировочного положения в рабочее.

Примечание.

Оптимальная высота обеспечивается, когда нога слегка согнута в колене, находясь в самом нижнем

положении педали.

3. Складывание электровелосипеда K220

1. Сложите подножку.

2. Откройте подседельный зажим, чтобы снизить высоту седла до минимума.

4. Как отсоединить батарею

Разблокируйте замок ключом батареи и потяните ее вверх для извлечения.

5. Индикация и управление

5.1. Бортовой компьютер

• Кнопка ON/OFF. Используется для включения и выключения электровелосипеда

• Кнопка MODE. Переключение скоростного режима электровелосипеда. Каждый из уровней дает разный уровень

ускорения и максимальную скорость (низкая/LOW, средняя/MED, высокая/HIGH).

• Кнопка LIGHT. Используется для включения/выключения фары.

• Индикатор POWER. Индикатор питания (4 уровня) показывает оставшийся уровень заряда батареи (100-75%,

75-50%, 50-25%, 25-0%).

5.2. Управление электровелосипедом

1. Убедитесь, что электровелосипед K220 полностью собран и кабель питания

подключен к батарее. Вставьте ключ в замок батареи и включите ее.

2. Для включения или отключения электровелосипеда нажмите кнопку ON/OFF.

После включения на бортовом компьютере отобразиться уровень заряда акку-

мулятора и установленный режим скорости. Для выбора необходимого ско-

ростного режима используйте кнопку MODE. Для включения или выключения

фары используйте кнопку LIGHT.

3. Электровелосипед оснащён ручкой акселератора. Для начала движения по-

верните ручку на себя.

13. Спасибо

Благодарим вас за покупку вашего нового электровелосипеда iconBIT и за потраченное время на ознакомление с руководством пользователя. Мы надеемся, что информация,

полученная вами в этом руководстве, поможет вам безопасно управлять, поддерживать и наслаждаться своим электровелосипедом долгие годы. Мы ценим ваше внимание и

искренне надеемся, что вам понравится наш продукт и вы поделитесь своим опытом использования электровелосипеда со всеми вашими друзьями, членами семьи и близкими.

Команда iconBIT

• Внимательно прочитайте инструкцию по эксплуатации перед первым использованием. Это поможет вам быстрее ознакомиться со своим электровелосипедом

и поможет избежать неправильной работы, приводящей к повреждению или несчастным случаям. Следуйте указаниям по технике безопасности.

• Электровелосипед поставляется в сложенном состоянии. Поэтому перед первым использованием необходимо настроить и отрегулировать его ком-

поненты и узлы, а также проверить хорошо ли затянуты болты.

Гарантия

Перед использованием просим вас проверить комплектность в соответствии с инструкцией. В случае, если купленное вами устройство будет нуждаться в

гарантийном ремонте, просим Вас обратиться в Авторизованный Сервисный Центр. Настоящие гарантийные обязательства не противоречат и составлены с

учётом положений Закона Российской Федерации «О защите прав потребителей» №2300-1 ФЗ (с изменениями и дополнениями от 18.07.2019г.).

Гарантийный срок исчисляется с момента продажи товара. При покупке изделия необходимо правильно и полностью заполнить вложенный гарантийный

талон. При отсутствии подтверждения даты покупки (чека) и при отсутствии в гарантийном талоне отметки торгующей организации или невозможности ее

установления, гарантийный срок исчисляется с момента выпуска изделия производителем. В случае выхода товара из строя по вине предприятия

изготовителя при соблюдении правил эксплуатации, изложенных в инструкции по эксплуатации, владелец имеет право на бесплатный ремонт товара в

течение гарантийного срока. Бесплатный ремонт товара производится только в течение гарантийного срока, указанного в гарантийном талоне.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Изготовитель: "АйконБИТ Лимитед"

Офис 1604-5, Уилсон Хаус, 19-27,

Уиндхем Стрит, Центральный р-н,

Гонконг

Сделано в Китае 01/2020

www.iconbit.ru

Устройство снимается с гарантийного обслуживания в случае:

• Наличия механических повреждений корпуса, блока питания;

• Несоответствия модели, серийного номера, указанных в гарантийном талоне;

• Изменения конфигурации устройства или использование продукта

в коммерческих целях;

• Если устройство имеет следы постороннего вмешательства, следы попадания воды

в блок питания или была попытка ремонта устройства в неавторизованных

сервисных центрах;

•

Если обнаружены несанкционированные изменения конструкции или схемы изделия;

• Если устройство вышло из строя вследствие неправильного использования

и несоблюдения правил использования и зарядки.

Претензии по качеству работы изделия не принимаются в случае:

•

Попадания внутрь изделия посторонних предметов, веществ, жидкостей, насекомых;

• Обстоятельствами непреодолимой силы (водных стихий, ураганов, пожаров,

землетрясений);

• Несоответствия государственным стандартам параметров электросетей и других

подобных внешних факторов;

• Включение в одну розетку с мощным потребителем электроэнергии, вызывающим

скачки напряжения (холодильники, обогреватели, пылесосы и т.д.)

мощностью более 1000 Ватт.

Гарантия не распространяется на:

• Расходные материалы и детали подверженные естественному износу.

• Случаи ослабления фиксации резьбовых соединений.

• Потерянные крепёжные элементы.

• Аккумуляторные батареи, выведенные из строя вследствие нарушения правил

зарядки и хранения аккумуляторов, описанных в данном руководстве.

• Колеса и корпус также не подлежат гарантийному ремонту, так как могут быть

серьезно повреждены только в случае неправильного и неаккуратного исполь-

зования покупателем.

В случае поломки колес, корпуса устройства, аккумуляторной батареи, ремонт

детали, пришедшей в негодность, осуществляется за счет клиента.

Производитель снимает с себя ответственность за оперативность такого

ремонта и сохраняет за собой право в отказе от ремонта.

Обслуживание аккумулятора:

• Технологическая особенность аккумулятора требует обязательной подзарядки

(независимо от частоты использования устройства) не реже чем один раз в 3 месяца.

• Необходимо выполнение первичной полной зарядки аккумуляторов, ее время

может составлять до 6 часов. До этой процедуры допускается только кратко-

временное включение и проверка работоспособности устройства.

• При полной или практически полной разрядке аккумуляторов необходимо

поставить устройство на зарядку сразу после окончания использования.

• При длительном хранении (от 2-х недель до года и более) рекомендуется заряжать

устройство один раз в 3 месяца в течение всего периода хранения. Это гарантирует

сохранность аккумулятора при длительном хранении.

• Использование устройства при низких (ниже 0°) температурах не допускается

и может привести к выходу аккумулятора из строя.

Ограниченная гарантия является единственной гарантией iconBIT и применима

только к изделиям, которые продаются как новые.

8. Установка педалей:

• Обратите внимание на маркировку педалей.

• [L] – левая педаль, [R] – правая педаль.

• Прикрепите педаль L слева, педаль R справа.

• Зафиксируйте педали, полностью затянув болты креплений.

Примечание

Для лучшей транспортировки педали можно сложить, осторожно надавив на них в сторону рамы.

Чтобы разложить педаль, просто потяните педаль вверх до щелчка.

Осторожно

Педаль L имеет левую резьбу, а педаль R имеет правую резьбу.

Повреждения, вызванные неправильной установкой, не покрываются гарантией.

3. Откройте зажим рамы и поверните его на 90° в сторону от рамы. Приподнимите

рычаг и сложите электровелосипед пополам.

Поверните круговой фиксатор и откройте зажим рулевой стойки, чтобы сложить ее.

4. При использовании педалей, автоматически включается режим ассистента.

Электромотор помогает в движении.

5. На электровелосипеде доступны 6 передач педального привода. Для выбора

оптимальной передачи используйте переключатели на правой рукоятке вело-

сипеда. Используйте эти переключатели только во время вращения педалей.

6. Для остановки используйте ручки тормозов. При нажатии на ручки, электро-

двигатель отключается. Велосипед оснащен механическими дисковыми тормозами.
