Верхняя/передняя панели
Part names and functions02
6
En

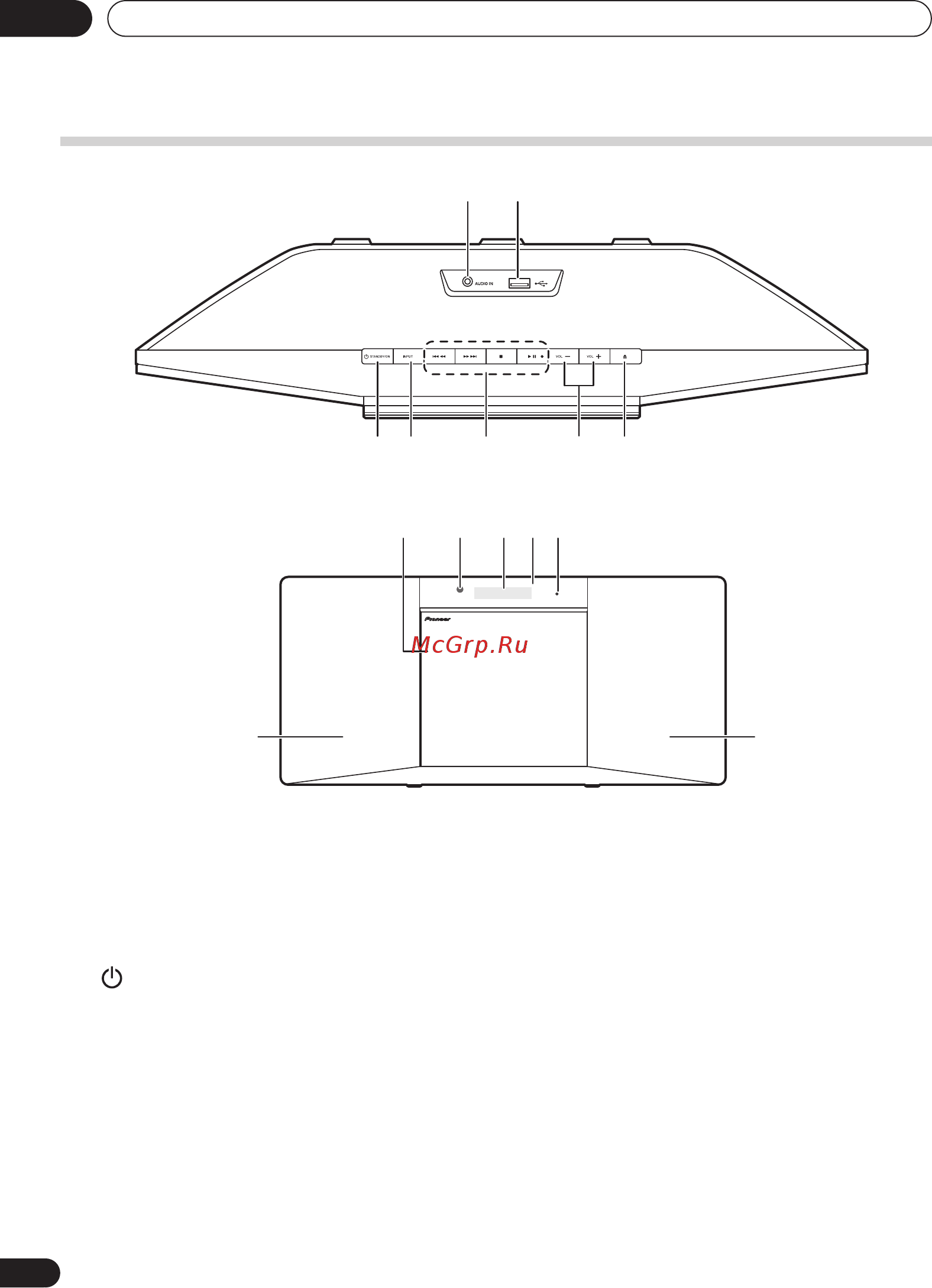

Top panel/Front panel
1 AUDIO IN socket
Use to connect an auxiliary component using a stereo
minijack cable (page 21).
2 USB terminal
Use to connect your USB mass storage device (page 14).
3
Í
STANDBY/ON button
Switches the unit between standby and on.
4 INPUT
button
Selects the input source.
* X-SMC02D only
5 Playback control buttons
Use to control each function after you have selected it using
the input function buttons.
6 VOL –/+
Use to set the listening volume.
7
Electric slide CD door
open/close button
Use to open or close the electric slide CD door (page 11).
8 Electric slide CD door
9 Remote sensor
Receives the signals from the remote control.
10 Main display
11 Display panel
12 TIMER indicator
Lit when the unit power is off but when the timer setting is
activated.
13 Speaker
13 13
8 10 11 129
34 5 6 7
12
*
CD
BT AUDIO DAB
FMAUDIO IN
USB
1 Разъем AUDIO IN (Вход звукового сигнала)
Используется для подключения дополнительных
устройств с помощью мини-разъема (стр. 21).
2 Разъем порта USB
Используется для подключения съемного USB-
устройства (стр. 14).
3
Кнопка STANDBY/ON (Режим ожидания/
включение питания)
Переключает устройство между режимами работы и
ожидания.
4 Кнопка INPUT (Вход)
Позволяет выбрать входной источник звукового сигнала.
CD
→ BT AUDIO → DAB *
↑ ↓
AUDIO IN ← USB ← FM
Только для модели X-SMC02D*
5 Кнопки управления воспроизведением
Используются для управления функциями после их
выбора с помощью кнопок переключения входов.
6 VOL –/+ (Громкость)
Используются для регулирования громкости.
7 Кнопка открывания/закрывания лотка CD
Используется для открывания/закрывания лотка CD (стр. 11).
8 Дверка лотка CD
9 Приемник сигнала ДУ
Принимает инфракрасные сигналы от пульта ДУ.
10 Дисплей
11 Панель дисплея
12 Индикатор таймера
Светится при выключенном питании и включенном таймере.
13 Акустические системы
