Audio-Technica AT-LP5x [6/17] Название и назначение частей
![Audio-Technica AT-LP5x [6/17] Название и назначение частей](/views2/1721992/page6/bg6.png)
5
1
Пылезащитная крышка
2
Ножки
Служат для регулировки горизонтального положения
проигрывателя.
3
Переключатель предусилителя
При использовании усилителя с входным гнездом PHONO
установите этот переключатель в положение PHONO. Для
подключения проигрывателя ко входу AUX (вспомогательный)
усилителя установите этот переключатель в положение LINE.
4
Клеммы стерео-выхода
Подключите аудио-кабель RCA. Подключите его ко входному
гнезду
PHONO или линейному входу усилителя. Красная клемма
соответствует правому каналу, а белая клемма — левому
каналу.
5
Переключатель головки звукоснимателя MM (VM)/MC типа
При использовании головки звукоснимателя MM (VM) типа
установите этот переключатель в положение «MM».
При использовании головки звукоснимателя MC типа
установите этот переключатель в положение «MC».
6
Клемма заземления (общая)
Подключите клемму заземления (общую) усилителя к этой
клемме посредством шины заземления аудио-кабеля RCA.
7
USB-выход
Используйте этот выход для подключения проигрывателя к
USB-входу компьютера.
8
Входной штепсель питания
Подключить выпрямитель переменного тока.

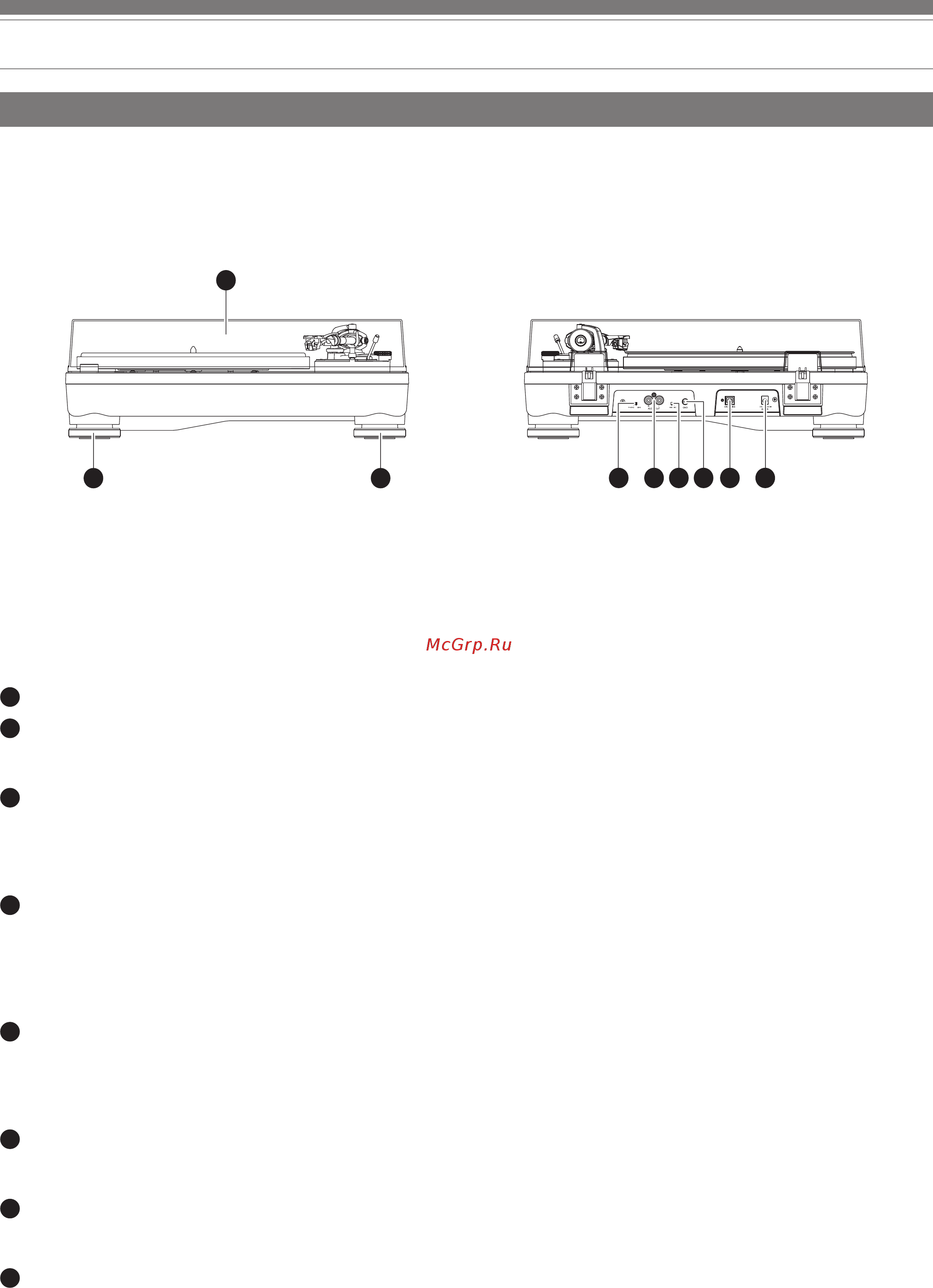

Название и назначение частей
Вид спереди и сзади
2
3 4 5 6 7 8
2
1
