Audio-Technica AT-LP5x [7/17] Тонарм
![Audio-Technica AT-LP5x [7/17] Тонарм](/views2/1721992/page7/bg7.png)
6
Название и назначение частей

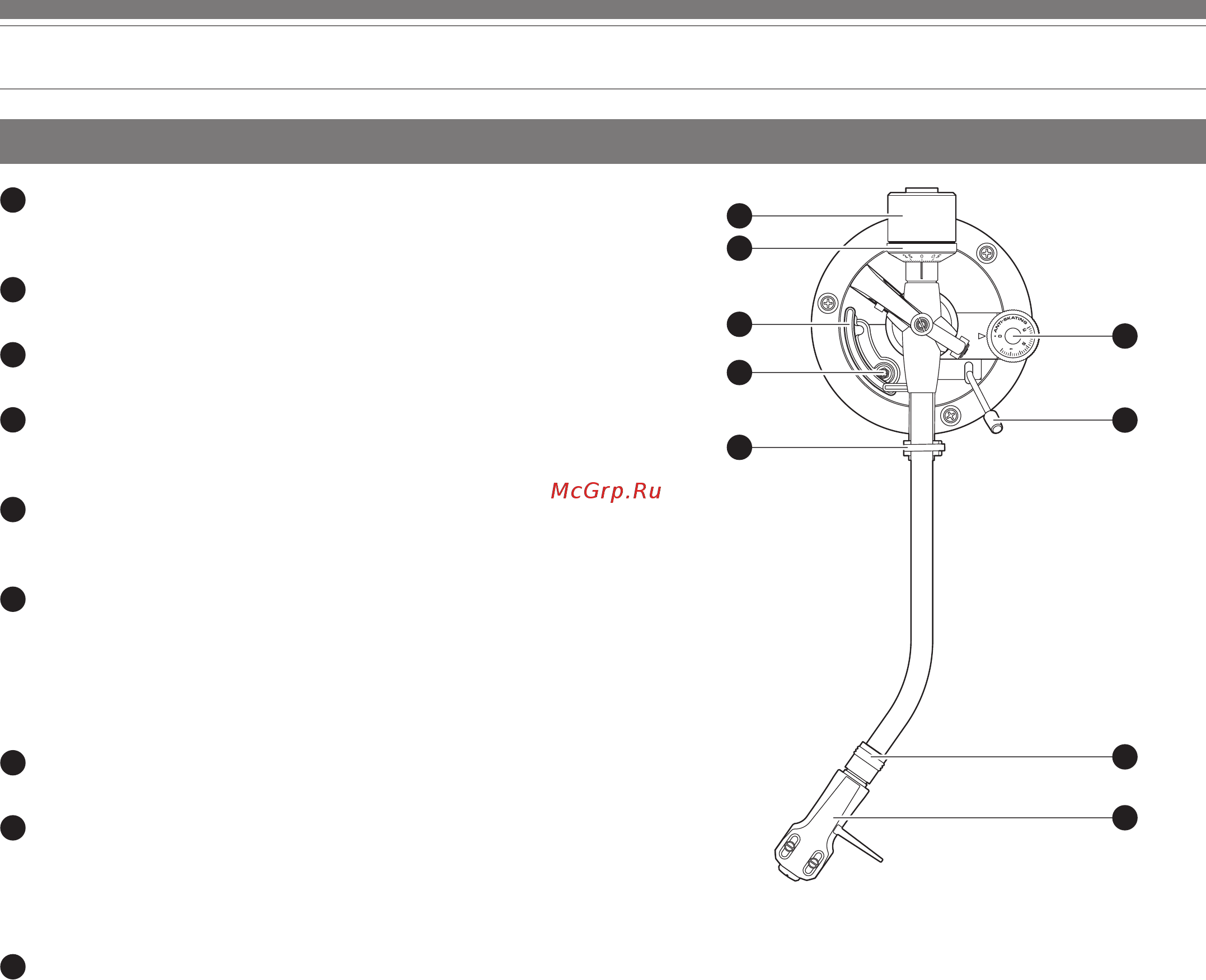

Тонарм
1
Противовес
Служит для балансировки тонарма и установки требуемой
прижимной силы.
2
Регулятор прижимной силы
Служит для регулировки прижимной силы.
3
Механизм опускания/подъема тонарма
Служит для вертикального перемещения тонарма.
4
Винт для регулировки опускания/подъема тонарма
Служит для регулировки степени опускания/подъема
тонарма.
5
Фиксация тонарма на держателе
Держатель используется для фиксации тонарма во избежание
его перемещения.
6
Регулятор противоскатывания
При проигрывании грампластинки на кончик иглы
воздействует сила, которая стремится переместить его к
центру грампластинки. Эту силу можно скомпенсировать,
правильно подобрав значения прижимной силы и силы
противоскатывания.
7
Рычаг опускания/подъема тонарма
Управляет механизмом опускания/подъема тонарма.
8
Фиксаторное кольцо
Для фиксации держателя головки поверните фиксаторное
кольцо влево (против часовой стрелки). Чтобы снять
держатель головки, поверните фиксаторное кольцо по
часовой стрелке.
9
Держатель головки
Головка звукоснимателя (AT-VM95E) установлена в держателе
(AT-HS6).
4
5
6
8
9
7
1
3
2
