- 10 -

ИДЕНТИФИКАЦИЯ И СБОРКА ДЕТАЛЕЙ

Инструменты, необходимые для сборки

Электровелосипед HIPER поставляется в комплекте с инструментами. Комплект инструментов, необхо-

димый для сборки и технического обслуживания, включает в себя следующее (при этом не ограничива-

ется этим комплектом):

• Велосипедный динамометрический ключ;

• 8/10/13/15/19 мм гаечные ключи;

• 2,5/4/5 мм шестигранные ключи;

• Плоскогубцы;

• Крестовая отвертка.

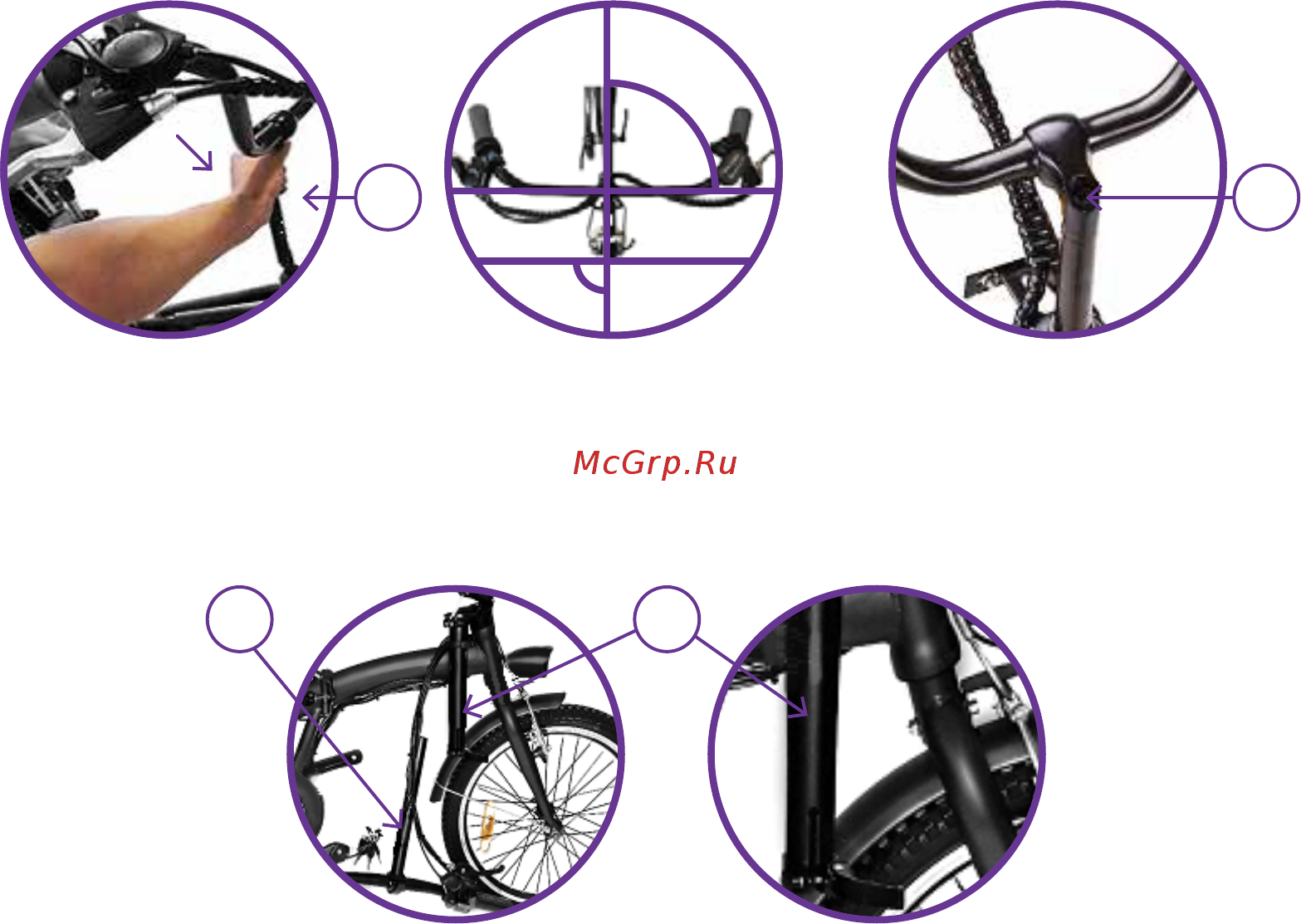

СБОРКА РУЛЯ МОДЕЛЕЙ B51, B52, B63, B65, BX635

1. Аккуратно положите велосипед на ровную поверхность - с упором на переднюю вилку и заднее колесо;

2. Вставьте шток руля (А) в вилочную трубку до полной посадки;

3. Поверните собранный руль (если это необходимо) так, чтобы он был выровнен с передней вилкой. В

таком положении руль должен находиться под углом 90° к раме велосипеда, при этом переднее колесо

должно быть выровнено;

4. Используя шестигранный ключ и динамометрический ключ, крепко затяните болт штока руля (B).

Примечание: передняя вилка установлена правильно, если тормозной суппорт направлен вперед. Руль

установлен правильно, если провода и тормозные рычаги направлены вперед. ВАЖНО, чтобы передняя

вилка и руль были собраны правильно. На изображениях с полностью собранными велосипедами

показана правильная сборка руля и передней вилки.

СБОРКА РУЛЯ МОДЕЛЕЙ BF200/BF201, BF204/BF205

1. Установите рулевую колонку (A) в крайнее нижнее положение

90°
