16 Расположение проектора

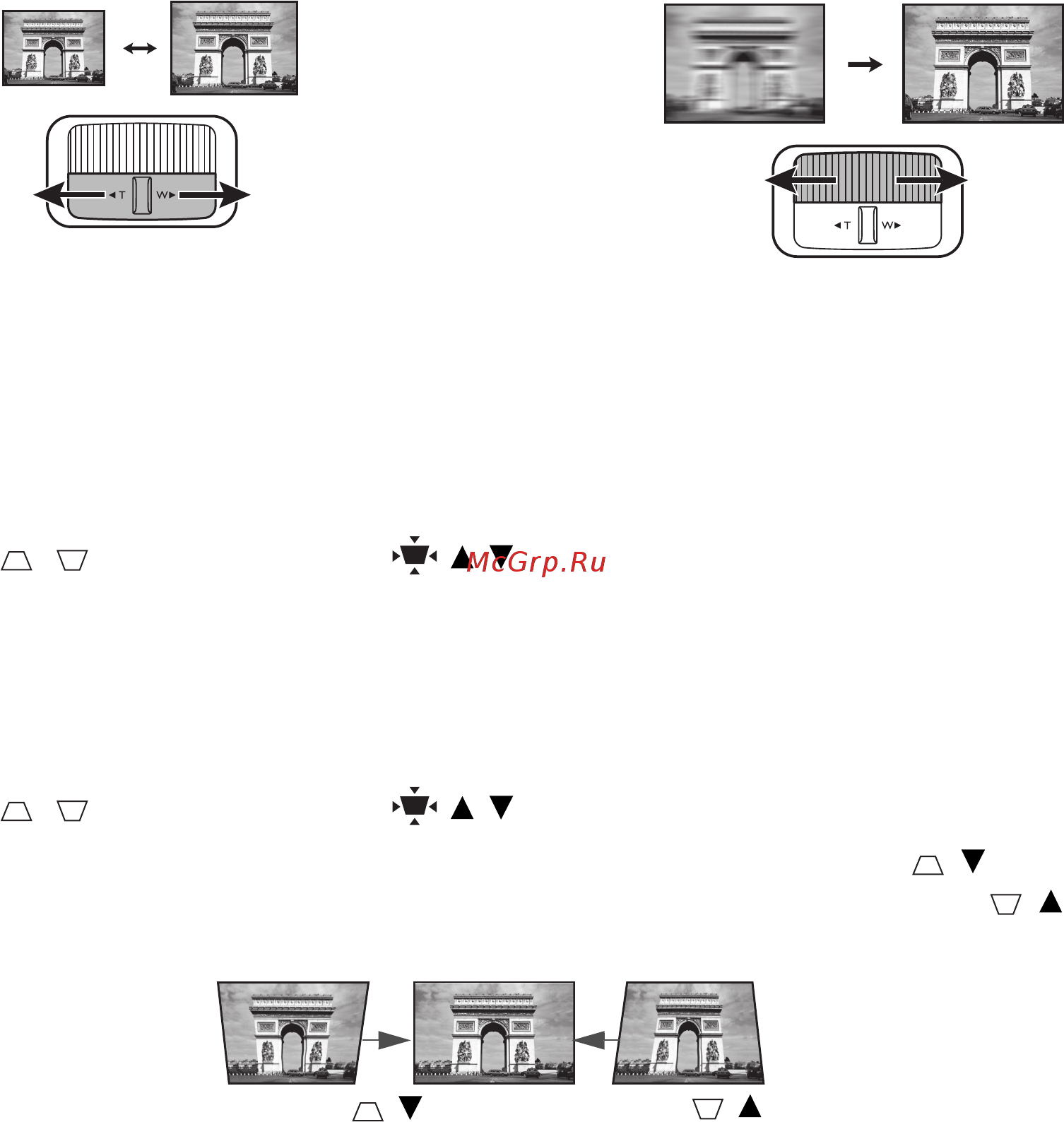

Точная настройка размера и резкости изображения
Коррекция трапец. искажения
Трапецеидальность выражается в том, что проецируемое изображение имеет форму
трапеции в результате проекции под углом.
• Для автоматической коррекции:
1. Нажмите / на проекторе или / / на пульте ДУ.
2. После вывода страницы коррекции Трапецеидальность, нажмите и удерживайте
клавишу MODE (РЕЖИМ) на проекторе в течение 2 секунд для автоматической
коррекции трапецеидальности.
• Для ручной коррекции:
1. Нажмите / на проекторе или / / на пульте ДУ.
2. После вывода страницы коррекции Трапецеидальность нажмите / для
коррекции трапецеидальности в верхней части изображения. Нажмите / для
коррекции трапецеидальности в нижней части изображения.
1. Отрегулируйте размер проецируемого
изображения с помощью регулятора
масштаба.
2. Добейтесь четкого изображения
с помощью кольца фокусировки.
Нажмите /.
Нажмите /.
