Содержание
- Инструкция по 1
- Монтажу и 1
- Ом1ыа р 30 е 1
- Эксплуатации 1
- М1ыар 30 2
- Оглавление 2
- Domina f 30 3
- Domina f 30 е 3
- Инструкции и распоряжения 3
- Общие характеристики 3
- Описание 3
- Domina f 30 e 4
- 0 0 0 0 5
- Domina f 30 e 5
- В режиме производства воды для системы водоснабжения давление газа в горелке должно соответствовать значениям максимальной мощности указанным в таблице 4 для различных типов газа 5
- Контроль давления газа должен происходить при максим водоразборе в контуре гвс максимальная рабочая температура для системы отопления составляет 90 с максимальная рабочая температура для системы гвс составляет 55 с и может регулироваться в пределах 40 с 55 с 5
- М в давление газа в горелке и расход газа в режиме отопления указанные в таблице относятся к номинальной мощности котла при необходимости снижения этой мощности где это возможно следует снизить давление газа до достижения минимальной мощности см графики рис 3 4 5
- Domina f 30 6
- Общий вид и основные компоненты 6
- Г рафик давления и мощности 7
- М1ыар 30 7
- С газом метан 7
- С сжиженным газом 7
- Характеристики изменения мощности 7
- Реиеььар 30 8
- Ирз 15 60 9
- М1ыар 30 9
- Domina f 30 10
- Внимание данное оборудование может устанавливаться и эксплуатироваться только в помещениях с постоянной вентиляцией согласно директиве cee п 09 396 для всего газового оборудования а также с герметичной камерой при недостаточном притоке к котлу поддерживающего горение воздуха может быть нарушена правильность работы котла и удаления дыма 10
- Крепление шаблона 10

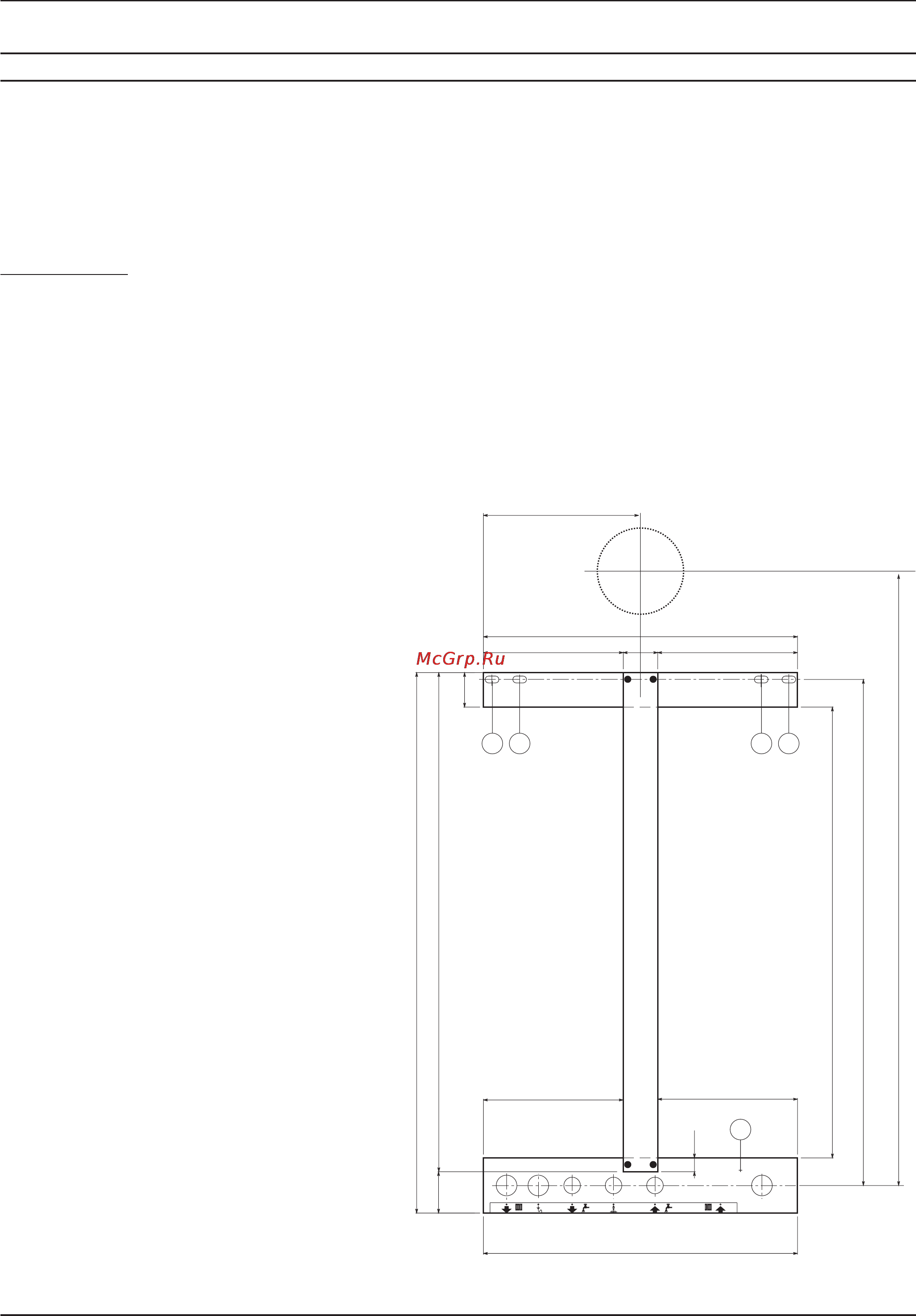

- Настенный шаблон 10
- Установка 10
- Domina f 30 12
- Диафрагма дыма 13
- Инструкции для замены или подсоединения диафрагмы 13
- Коаксиальных труб 13
- М1ыар 30 13
- Отдельных труб 13
- Вертикльн коаксиал соединение 14
- М1ыар 30 14
- Подключение вертикальное коаксиальное 14
- Подключение горизонтальное коаксиальное 14
- Соединение с коаксиальными трубами 14
- Domina f 30 15
- Max 3 m 15
- Для определения центра сверления при проложении труб сквозь стену см рис 12 необходимо учитывать что две коаксиальные трубы должны иметь наклон вниз около 3 мм м чтобы избежать попадания воды внутрь котла коаксиальные трубы которые представляют собой 15
- Максимальная длина коаксиальных труб 15
- Первая таблица обозначает максим длину в метрах для коаксиального трубопровода воздух дым во второй таблице обозначены переходники для колен в трубопроводе исключая выходное колено сделать расчеты согласно параграфу 3 5 для использования диафрагмы 15
- Сверление стены для монтажа труб воздух дым 15
- Тубопровод воздух дым должны плотно прилегать к муфте и быть герметичными в точках стыка рис 13 внеяшняя труба должна выступать от стены на расстоянии 10 60 мм рис 11 15
- Domina f 30 16
- Внимание потери в трубопроводах и аксессуарах указаны в ст 5 различные согласно 17
- Классам котла традиционные или конденсационные значения потерь 17
- М1ыар 30 17
- Подключение отдельных труб 17
- Распространяются только на оригинальные трубопроводы и аксессуары реггон 17
- Система расчета 17
- Domina f 30 18
- Код 19
- М1ыар 30 19
- М1ыа р 30 20
- Domina f 30 21
- Гидравлическое подключение 21
- Подключение к общему дымоходу или отдельным дымоходам с натуральной тягой 21
- Слив предохранительного клапана должен подсоединяться к сборной воронке для предотвращения изливания воды на пол при превышении давления в гидросистеме отопления 21
- Характеристики воды в котле 21
- Domina f 30 22
- Подключение газа 22
- Узел ручной подпитки 22
- Электроподключение 22
- Время ожид активно 23
- Время ожид не активно 23
- Выбор газа метан сжиж газ 23
- Данное оборудование может работать и без термостата помещения но установка рекомендуется по причинам 1 повышеное удобство в отапливаемом помещении вследствие простоты регулировки температуры 2 повышенная экономия энергоресурсов 23
- М1ыар 30 23
- Макс температура 23
- Макс температура санит воды 23
- При подключении термостата помещения с недельной или дневной программой или часовым выключателем 23
- Регулировано на заводе не манометр 23
- Регулировка горячей санит воды 23
- Регулировка давления газа в горелке 23
- Регулировка давления газа в фазе зажигания______________ 23
- Регулировка минимального давления 23
- Регулировка мощности отопления 23
- Регулировка мощности отопления_______________________ 23
- Регулировка потенциометра на электрооборудовании 23
- Регулировка температура отопления_____________________ 23
- Регулировка температуры гвс__________________________ 23
- Регулировка температуры отопления 23
- Санитарной воды 55 с 23
- Санитарной воды 62 с 23
- Таймером стараться не отбирать питание для этих устройств от их размыкающих контактов запитывание этих устройств должно осуществляться путем прямого подключения к сети или с помощью батареек в зависимости от типа устройств 23
- Устранение время ожидания 23
- Антиморозный термостат по заказу 24
- Вентилятор 24
- Внимание 24
- Газовый клапан 24
- Оом1ыар 30 24
- Переключатель вкл выкл повтор 24
- Предельный термостат отопления 24
- Предохранительный термостат 24
- Прессостат воды 24
- Прессостат воздуха 24
- Расходомер 24
- Сенсор температуры гвс 24
- Сенсор температуры отопления 24
- Термостат помещения 24
- Циркулятор отопления 24
- Электрод зажигания 24
- Электрод измерения 24
- Включение и выключение 26
- Включение котла 26
- М1ыар 30 26
- Проверки выполняемые перед включением 26
- Domina f 30 27
- Выключение 27
- Контроль и проверки после первого включения 27
- Определение кпд сгорания и состава уходящих газов 27
- Примечание 27
- Domina f 30 28
- Регулировки____________________________________________________________________ 28
- М1ыар 30 29
- Приборы регулировки 29
- Р1 сн 29
- Р2 dhw 29
- Регулировка давления системы 29
- Регулировка максимальной мощности системы 29
- Регулировка температуры отопления 29
- Регулировка температуры помещения с встроенным термостатом помещения 29
- Регулировкам отопления изменяя подачу напор циркулятора 29
- Domina f 30 30
- Nota диаметры форсунок и давление на основной горелке приводятся в таблице 3 и 4 nota для перехода с метана на сжиженный газ необходимо также установить перемычку как 30
- Nota после перевода котлас натурального газа насжиженный рядом с табл ичкойтехнических 30
- Обслуживание и чистка 30
- Показано на рис 21 стр 24 30
- Сезонный контроль котла и дымохода 30
- Трансформация газа 30
- Характеристик прикрепить оранжевую табличку которая включена в комплект для перехода с одного газа на другой 30
- Чистка котла и горелки 30
- Блокировка котла 31
- Возможные неполадки и их устранение 31
- Главная горелка не зажигается 31
- Котел работает но температура не повышается 31
- Неполадки 31
- Нет разряда между электродами 31
- Оомтыар 30 31
- Причины и способы устранения 31
- Хлопки в главной горелке 31
- Конденсат в котле 32
- Котел быстро загрязняется 32
- М1ыар 30 32
- Мало горячей воды 32
- Нет горячей воды 32
- Повышенное колебание темпер санитарной воды 32
- Радиаторы горячие летом 32
- Радиаторы холодные зимой 32
