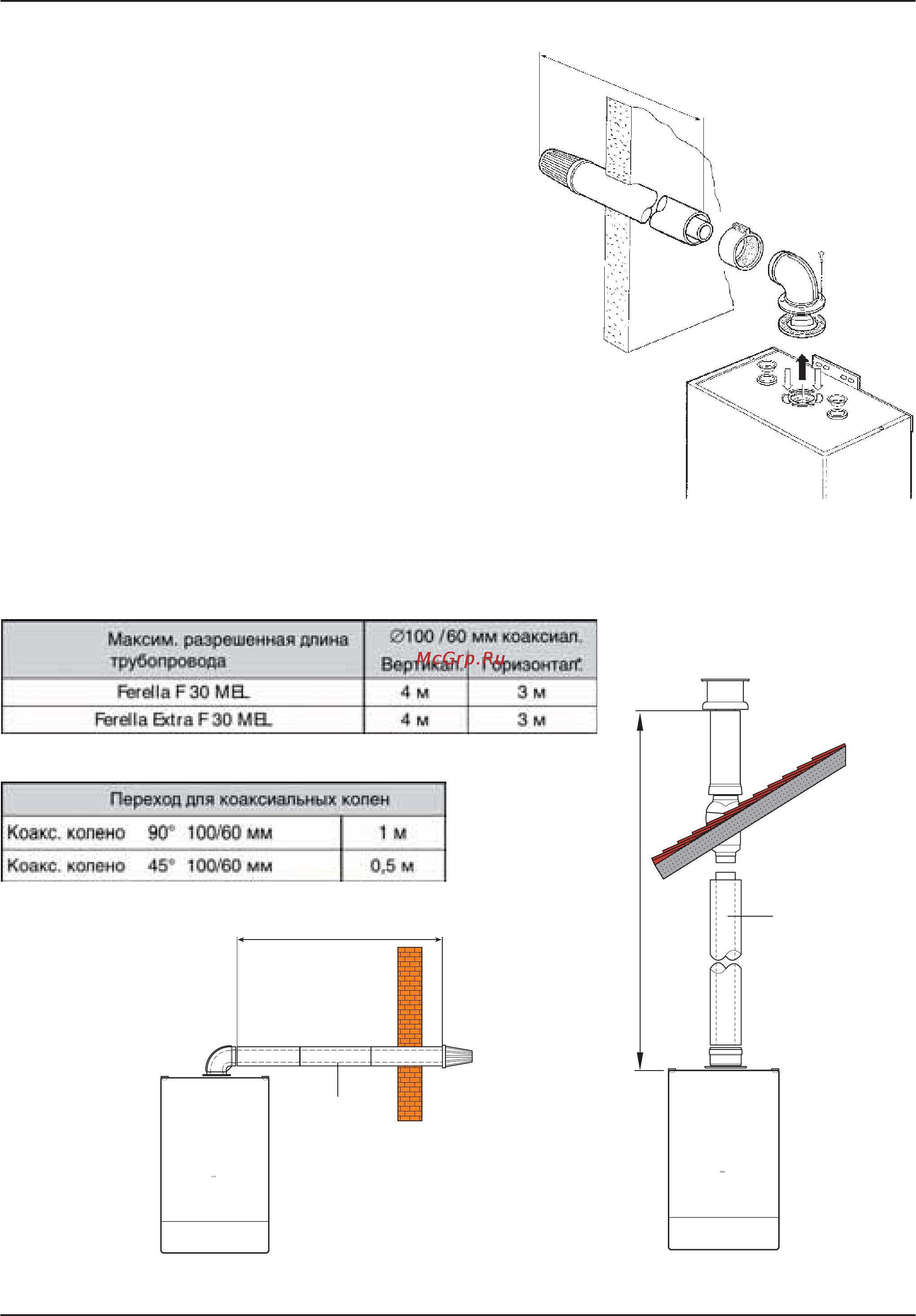

DOMINA F 30 Сверление стены для монтажа труб воздух дым Для определения центра сверления при проложении труб сквозь стену см рис 12 Необходимо учитывать что две коаксиальные трубы должны иметь наклон вниз около 3 мм м чтобы избежать попадания воды внутрь котла Коаксиальные трубы которые представляют собой тубопровод воздух дым должны плотно прилегать к муфте и быть герметичными в точках стыка рис 13 Внеяшняя труба должна выступать от стены на расстоянии 10 60 мм рис 11 Рис 13 3 05 3 Максимальная длина коаксиальных труб Первая таблица обозначает максим длину в метрах для коаксиального трубопровода воздух дым Во второй таблице обозначены переходники для колен в трубопроводе исключая выходное колено Сделать расчеты согласно параграфу 3 05 для использования диафрагмы 0100 60 мм коаксиал Максим разрешенная длина трубопровода Вертикал Горизомтагг Ferrila F 30 МВ 4м 3м Farei la Brtra F30 MB 4м Зм Для горизонтального выхода сопротивление колена уже включено Переход для коаксиальных колен Коакс колено 90 100 60 мм Коакс колено 45 100 60 мм 1м 0 5 м max 3 m Рис 14а 16
