DOMIproject C 32
73RU

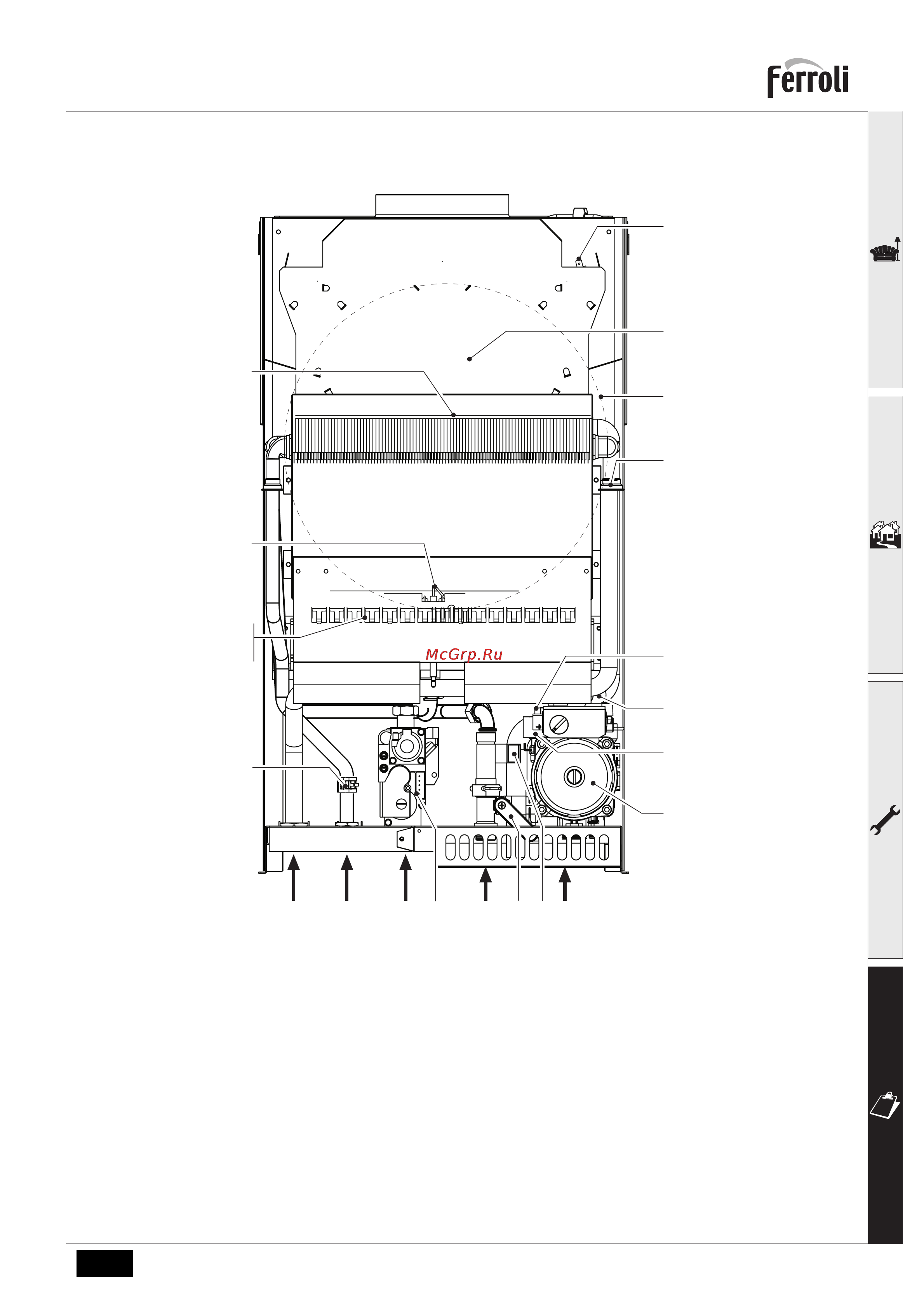

4.2 Общий вид и основные узлы
рис. 13 - Общий вид
7 Подвод газа
8 Выход воды ГВС
9 Подвод воды для контура ГВС
10 Подача горячей воды в систему отопления
11 Возврат из системы отопления
14 Предохранительный клапан
20 Блок горелок
21 Основная форсунка
22 Горелка
27 Медный теплообменник для систем
отопления и горячего водоснабжения
32 Циркуляционный насос системы отопления
36 Автоматический клапан для спуска воздуха
38 Расходомер
42
Датчик температуры воды в контуре ГВС
44 Газовый клапан
56 Расширительный бак
74 Кран для заливки воды в систему
78 Прерыватель тяги
81 Поджигающий/ следящий электрод
114 Реле давления воды
126 Термостат температуры продуктов сгорания
278 Двойной датчик (предохранительный +
температуры воды в системе отопления)
10 8 7
38
911
32
44
74
36
114
14
56
78
42
20
21
22
278
126
81
27
