DOMIproject C 32
64 RU
2. Монтаж
2.1 Указания общего характера
УСТАНОВКА И НАСТРОЙКА ГОРЕЛКИ ДОЛЖНА ОСУЩЕСТВЛЯТЬСЯ ТОЛЬКО СПЕЦИАЛИЗИРОВАННЫМ ПЕРСОНАЛОМ,
ИМЕЮЩИМ ПРОВЕРЕННУЮ КВАЛИФИКАЦИЮ, ПРИ СОБЛЮДЕНИИ ПРИВЕДЕННЫХ В НАСТОЯЩЕМ ТЕХНИЧЕСКОМ
РУКОВОДСТВЕ УКАЗАНИЙ, ПРЕДПИСАНИЙ ДЕЙСТВУЮЩЕГО ЗАКОНОДАТЕЛЬСТВА, ПОЛОЖЕНИЙ МЕСТНЫХ НОРМ И
ПРАВИЛ, И В СООТВЕТСТВИИ С ПРИНЯТЫМИ ТЕХНИЧЕСКИМИ ТРЕБОВАНИЯМИ.
2.2 Место установки
Данный агрегат относится к котлам с "открытой камерой сгорания" и его установка и эксплуатация допускаются только в
помещениях, оборудованных постоянно действующей вентиляцией. Недостаточный приток воздуха, необходимого для
горения, будет препятствовать нормальной работе котла и удалению продуктов сгорания. Кроме того, продукты сгорания,
образующиеся в таких условиях (оксиды), при рассеивании в домашних помещениях
являются чрезвычайно вредными для
здоровья.
В любом случае в месте установки не должны находиться пыль, огнеопасные предметы или материалы или едкие газы.
Помещение должно быть сухим и не подверженным замерзанию.
Котел предназначен для подвески на стену и поставляется в комплекте с подвесным кронштейном. Прикрепите кронштейн к
стене в соответствии с размерами,
приведенными в sez. 4.1 и подвесьте на него котел. По специальному заказу может быть
поставлен металлический шаблон для наметки на стене точек подвески котла. Крепление к стене должно обеспечивать
стабильность и прочность положения котла.
A
Если агрегат устанавливается среди мебели или боком к стене, следует предусмотреть свободное
пространство, необходимое для демонтажа кожуха и выполнения обычных работ по техобслуживанию.
2.3 Гидравлические соединения
Расчет требуемой тепловой мощности котла производится предварительно, исходя из потребности здания в тепле,
рассчитываемой по действующим нормам. Для обеспечения правильного и надежного функционирования гидравлическая
система должна быть оснащена всеми необходимыми элементами. Рекомендуется установить между котлом и системой
отопления отсечные клапаны, которые позволили бы в случае необходимости изолировать котел от системы.
B
Сливное отверстие предохранительного клапана должно быть соединено с воронкой или с канализацией во
избежание попадания воды на пол в случае срабатывании клапана при превышении давления в отопительной
системе. В противном случае изготовитель котла не несет никакой ответственности за затопление помещения при
срабатывании предохранительного клапана
.
Не используйте трубы гидравлической системы для заземления электроустановок.
Перед монтажом тщательно промойте все трубы системы для удаления остаточных загрязнений или посторонних включений,
могущих помешать правильной работе агрегата.
Выполните подключения к соответствующим точкам подсоединений, как показано на рисунке в
sez. 4.1 и согласно символам,
имеющимся на самом агрегате.
По специальному заказу могут быть поставлены соединительные комплекты, показанные на нижеприведенном рисунке.
A - Муфта с внутренней
резьбой
B - Ниппель из латуни OT 58
C - Манжета
D -Стопорное кольцо из
латуни OT 58
E - Медная шайба
F - Патрубок из латуни OT 58
G -Шаровой кран

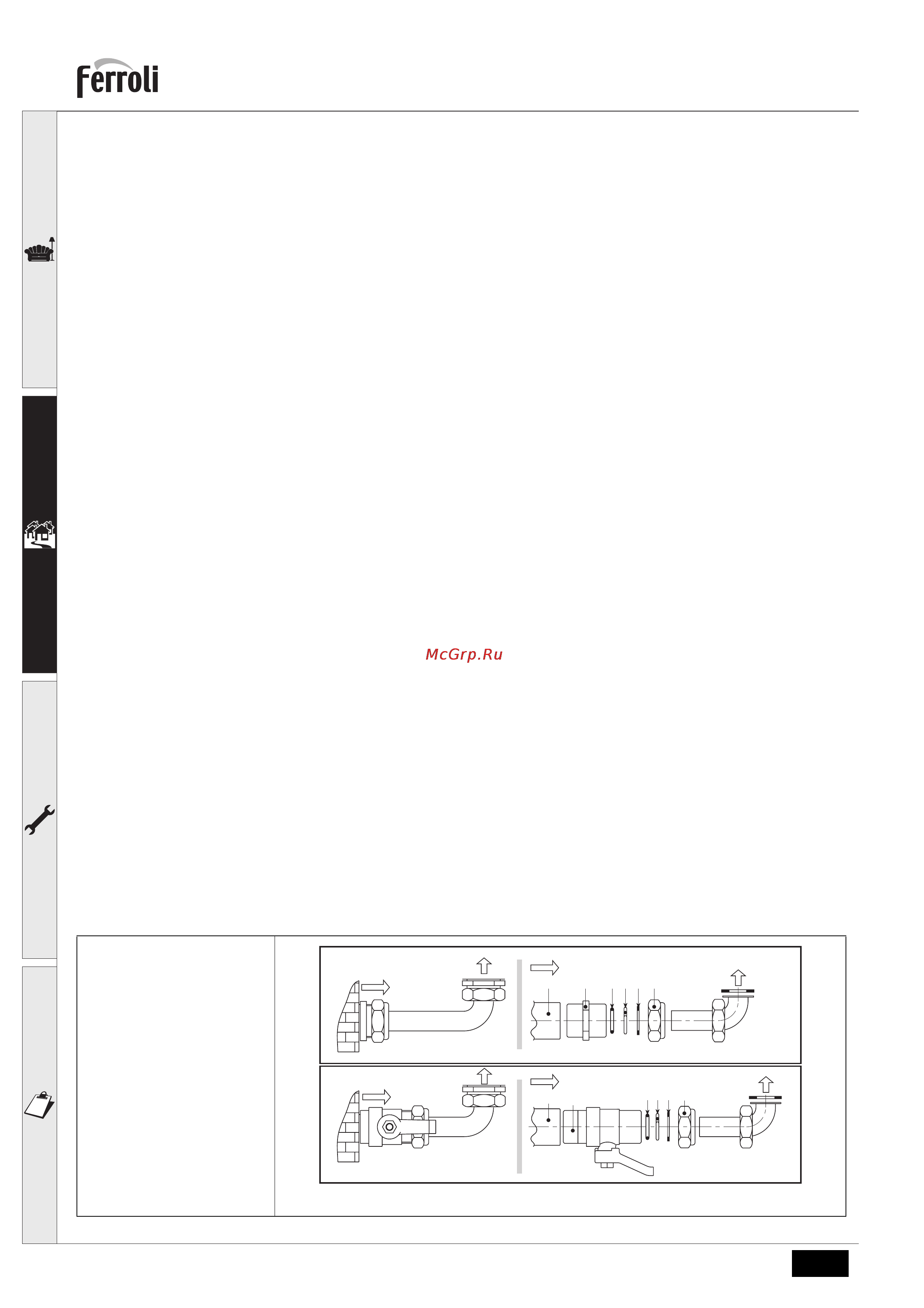

рис.7 - Соединительный комплект
A
F
C D E
FEDB CA
G
