Pioneer DV-610 AV-K [62/63] Технические характеристики
![Pioneer DV-610 AV-K [62/63] Технические характеристики](/views2/1723196/page62/bg3e.png)
09
62
Ru

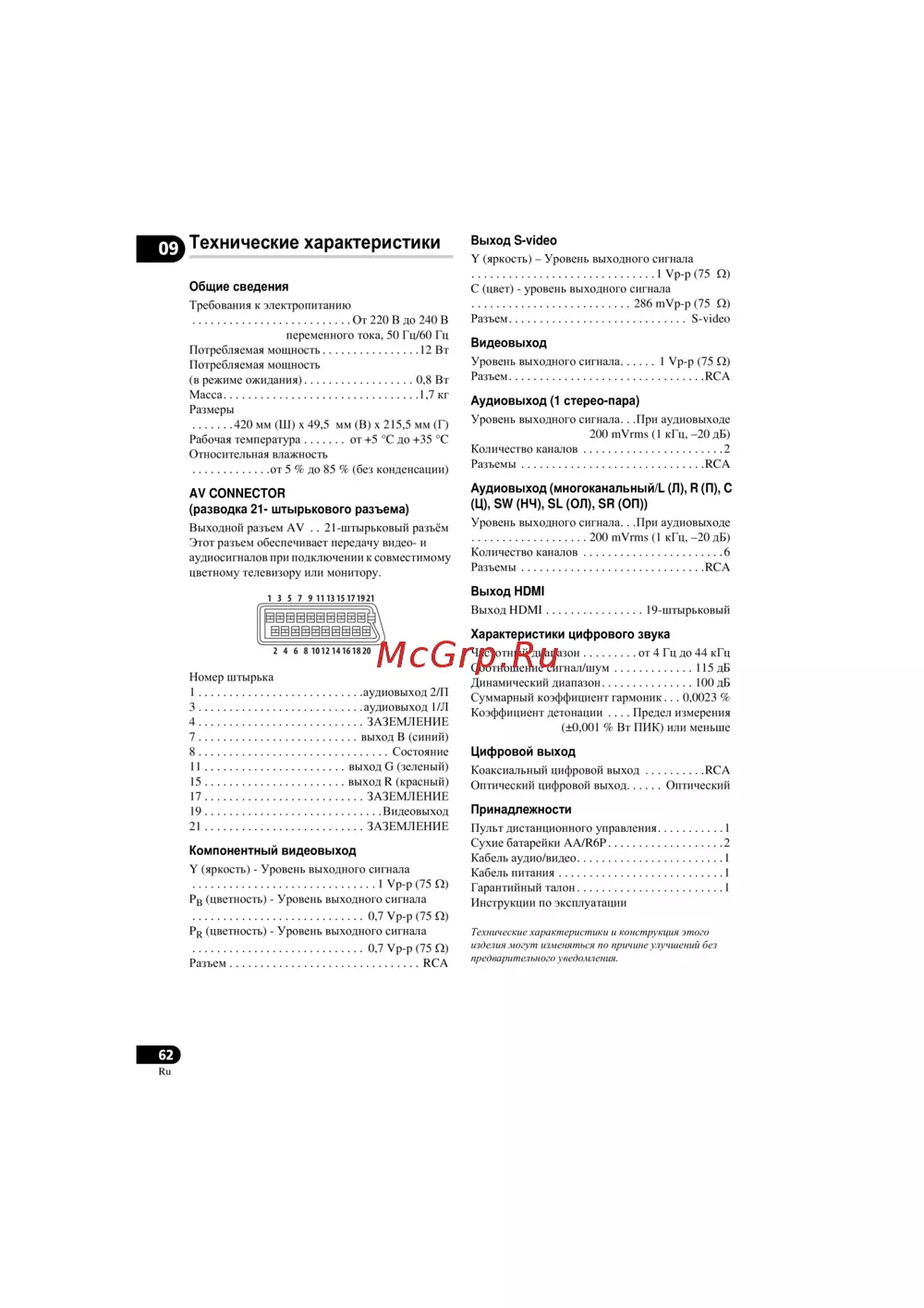

Технические характеристики
Общие сведения
Требования к электропитанию
. . . . . . . . . . . . . . . . . . . . . . . . . . От 220 В до 240 В
переменного тока, 50 Гц/60 Гц
Потребляемая мощность . . . . . . . . . . . . . . . .12 Вт
Потребляемая мощность
(в режиме ожидания). . . . . . . . . . . . . . . . . . 0,8 Вт
Масса. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1,7 кг
Размеры
. . . . . . .420 мм (Ш) x 49,5 мм (В) x 215,5 мм (Г)
Рабочая температура . . . . . . . от +5 °C до +35 °C
Относительная влажность
. . . . . . . . . . . . .от 5% до 85 % (без конденсации)

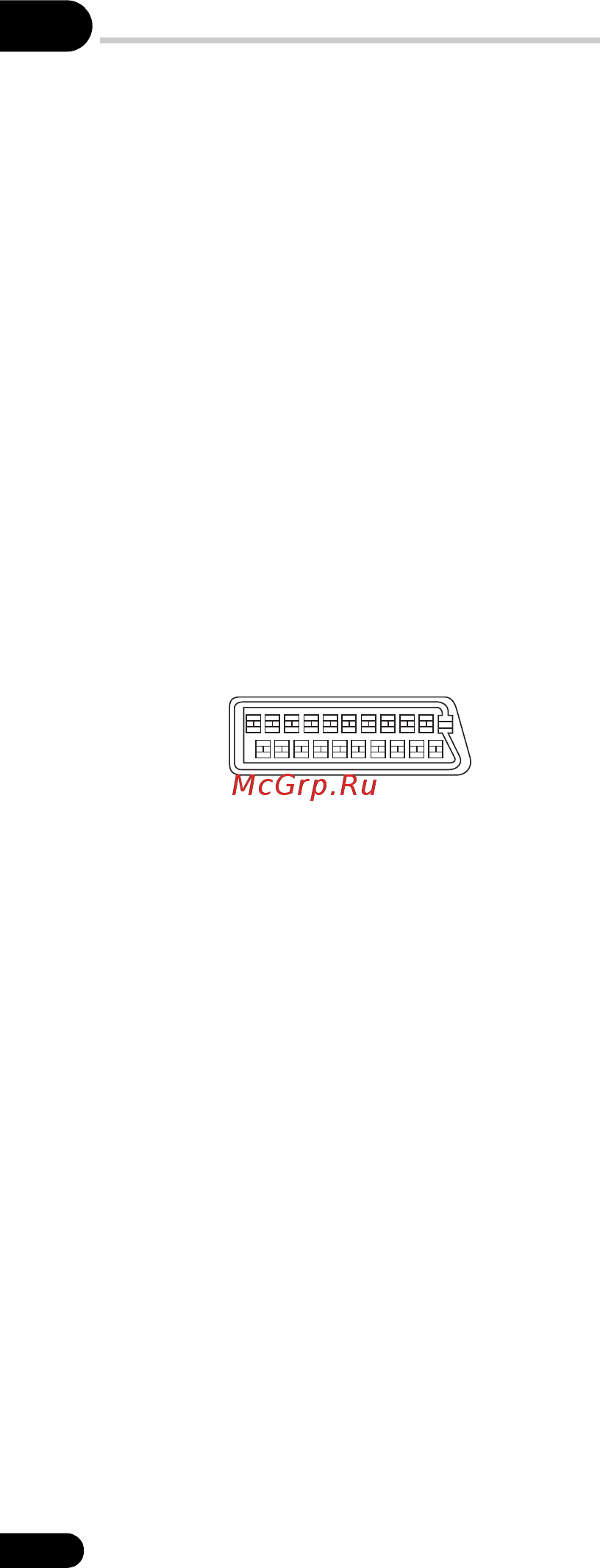

AV CONNECTOR
(разводка 21- штырькового разъема)
Выходной разъем AV . . 21-штырьковый разъём
Этот разъем обеспечивает передачу видео- и
аудиосигналов при подключении к совместимому
цветному телевизору или монитору.
Номер штырька
1 . . . . . . . . . . . . . . . . . . . . . . . . . . .аудиовыход 2/П
3 . . . . . . . . . . . . . . . . . . . . . . . . . . .аудиовыход 1/Л
4 . . . . . . . . . . . . . . . . . . . . . . . . . . . ЗАЗЕМЛЕНИЕ
7 . . . . . . . . . . . . . . . . . . . . . . . . . . выход B (синий)
8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Состояние
11 . . . . . . . . . . . . . . . . . . . . . . . выход G (зеленый)
15 . . . . . . . . . . . . . . . . . . . . . . . выход R (красный)
17 . . . . . . . . . . . . . . . . . . . . . . . . . . ЗАЗЕМЛЕНИЕ
19 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Видеовыход
21 . . . . . . . . . . . . . . . . . . . . . . . . . . ЗАЗЕМЛЕНИЕ
Компонентный видеовыход
Y (яркость) - Уровень выходного сигнала
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Vp-p (75 Ω)
P
B
(цветность) - Уровень выходного сигнала
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,7 Vp-p (75 Ω)
P
R
(цветность) - Уровень выходного сигнала
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,7 Vp-p (75 Ω)
Разъем . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RCA
Выход S-video
Y (яркость) – Уровень выходного сигнала
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 Vp-p (75 Ω)
C (цвет) - уровень выходного сигнала
. . . . . . . . . . . . . . . . . . . . . . . . . . 286 mVp-p (75 Ω)
Разъем. . . . . . . . . . . . . . . . . . . . . . . . . . . . . S-video
Видеовыход
Уровень выходного сигнала. . . . . . 1 Vp-p (75 Ω)
Разъем. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .RCA
Аудиовыход (1 стерео-пара)
Уровень выходного сигнала. . .При аудиовыходе
200 mVrms (1 кГц, –20 дБ)
Количество каналов . . . . . . . . . . . . . . . . . . . . . . .2
Разъемы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .RCA
Аудиовыход (многоканальный/L (Л), R (П), C
(Ц), SW (НЧ), SL (ОЛ), SR (ОП))
Уровень выходного сигнала. . .При аудиовыходе
. . . . . . . . . . . . . . . . . . . 200 mVrms (1 кГц, –20 дБ)
Количество каналов . . . . . . . . . . . . . . . . . . . . . . .6
Разъемы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .RCA
Выход HDMI
Выход HDMI . . . . . . . . . . . . . . . . 19-штырьковый
Характеристики цифрового звука
Частотный диапазон . . . . . . . . . от 4 Гц до 44 кГц
Соотношение сигнал/шум . . . . . . . . . . . . . 115 дБ
Динамический диапазон. . . . . . . . . . . . . . . 100 дБ
Суммарный коэффициент гармоник . . . 0,0023 %
Коэффициент детонации . . . . Предел измерения
(±0,001 % Вт ПИК) или меньше
Цифровой выход
Коаксиальный цифровой выход . . . . . . . . . .RCA
Оптический цифровой выход. . . . . . Оптический
Принадлежности
Пульт дистанционного управления. . . . . . . . . . .1
Сухие батарейки AA/R6P. . . . . . . . . . . . . . . . . . .2
Кабель аудио/видео. . . . . . . . . . . . . . . . . . . . . . . .1
Кабель питания . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Гарантийный талон . . . . . . . . . . . . . . . . . . . . . . . .1
Инструкции по эксплуатации
Технические характеристики и конструкция этого
изделия могут изменяться по причине улучшений без
предварительного уведомления.
1 3 5 7 9 111315171921
2468 10 12 14 16 18 20
