DOMIcompact F 30 B
2.3 Водопроводные соединения котла
рис. 6
5
6
432
1
460
36
95
60
60
155
54
197,5
183
7
Расчет требуемой тепловой мощности котла выполняется предварительно исходя из потребности
здания в тепле, рассчитанной по действующим нормам. Для обеспечения хорошего
функционирования и продолжительного срока службы котла водопроводная система должна быть
хорошо спроектирована и укомплектована всеми аксессуарами, которые необходимы для
эффективного управления и эксплуатации – такими как комнатный термостат, термостатирующие
клапаны на батареях и автоматический байпас.
Если трубы подающего и обратного контура проложены таким образом, что в некоторых местах
могут образовываться воздушные пузыри, целесообразно установить в этих местах
воздухоотводчики. Необходимо также установить вентиль в самой нижней точке системы для
полного слива воды из нее.
Разность температур воды в подающем и обратном контурах не должна превышать 20° С.
Скорость тока воды через теплообменник не должна быть ниже 6 литров в минуту, поэтому важно
установить автоматический байпас не менее чем в 3 метрах от котла, и калибровать его на месте.
Запрещается использовать водопроводные
трубы для заземления электроустановок.
Перед монтажом тщательно промойте все трубы
отопительной системы, чтобы удалить из них
посторонние вещества, которые могут нарушить
нормальную работу котла.

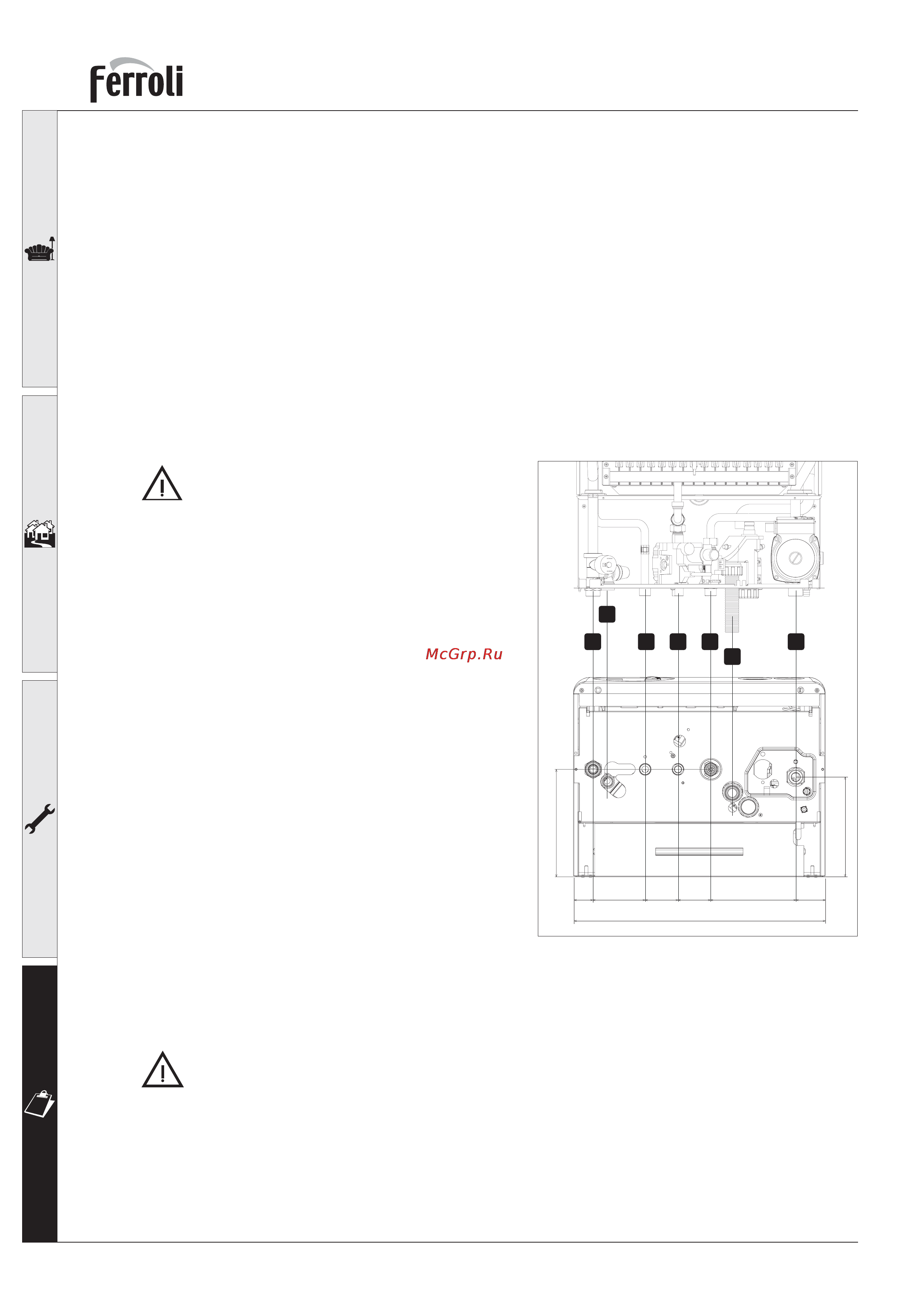

Подключите котёл, как показано на рис. 6.
Обозначения
1 Подающий трубопровод системы отопления (22 мм
с запорным краном)
2 Подающий трубопровод системы ГВС (15 мм с
запорным краном)
3 Подача газа (22 мм с запорным краном)
4 Подача холодной воды из водопровода (15 мм с
запорным краном)
5 Обратный трубопровод системы отопления (22 мм
с запорным краном и фильтром)
6 Слив конденсата
7 Сбросное отверстие предохранительного клапана
Важно установить запорные краны между котлом и отопительной системой, чтобы котел
можно было при необходимости изолировать от системы отопления.
Выходной патрубок предохранительного клапана должен быть соединен с 15;миллиметровой
трубой для отвода сбрасываемой воды из помещения в случае возникновения избыточного
давления в отопительной системе.
Производитель не несет ответственности за затопление помещения вследствие срабатывания
клапана, если описанные выше мероприятия не были реализованы. Выходной патрубок должен
быть направлен к стене, чтобы не допустить повреждения имущества или ожогов горячей водой
при превышении давления в системе.
Подключайте котел таким образом, чтобы внутренние трубопроводы не подвергались
механическому напряжению. Если на водопроводе устанавливается обратный клапан (где это
целесообразно), то необходимо также установить предохранительный клапан между котлом и
трубопроводом ГВС (обратный клапан должен находиться не ближе 3 м от котла).
