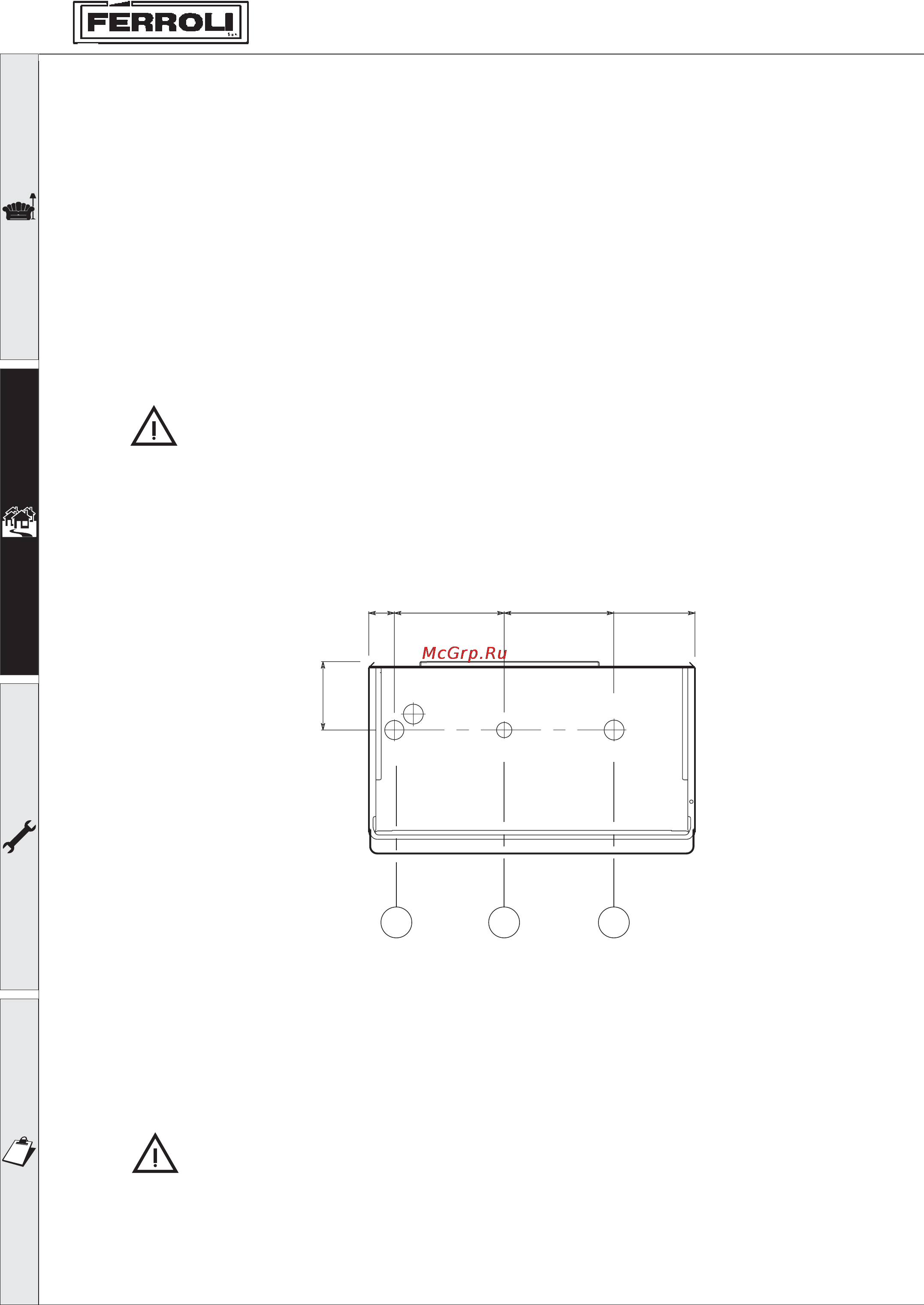

Domitop НС 24 FERROU 2 3 Гидравлические подключения Прежде всего необходимо выполнить расчет требуемой тепловой мощности в соответствии с действующими нормами Для хорошей и долгосрочной работы котла гидравлическая система должна быть хорошо сконструирована и иметь все необходимые аксессуары для обеспечения надежной работы и постоянной циркуляции Если подающий и обратный трубопровод проложены таким образом что есть воздушных пробок то рекомендуется установить воздушники в местах образования Кроме того установите дренаж для полного опорожнения системы Если котел установлен ниже уровня системе Следует чтобы избежать возможности естественной циркуляции установить обратный риск их клапан образования возможного перед Разность температуры воды в подающем и обратном трубопроводе не должна превышать 20 С Ни используйте трубы системы в качестве заземления электрических приборов Перед монтажом тщательно промойте все трубы системы что бы удалить из них осадок или мусор которые могут повредить нормально работе установки Выполните соответствующие подключения как показано на Рис 5 Поз 1 Подача в систему отопления 3 4 2 Вход газа 1 2 3 Возврат из системы отопления 3 4 Рис 5 Рекомендуется установить перед котлом на подающем и обратном трубопроводах запорные вентили для изоляции котла от системы в случае необходимости Сброс со всех предохранительных клапанов должен быть подключен к накопительному контейнеру что бы предупредить разлив воды на полу в случае повышения давления в системе центрального отопления Производитель котла не несет никакой ответственности в случае затопления квартиры если это условие не было выполнено А Осуществляя подключение котла к гидравлической системе следите за тем чтобы не повредить трубы внутри котла 10 котлом
