31
● Подключите с помощью кабеля DVID входной разъем DVID телевизора к выходу DVID OUT аппарата.
● Если ваш телевизионный монитор поддерживает только DVID, вам следует приобрести и использовать кабель или адаптер преобразования HDMI
DVI.
■■
Подключения через кабель (адаптер) преобразования HDMI/DVI5D
● Потоковые видеосигналы HDMI теоретически являются совместимыми с DVID. При подключении монитора и других устройств, имеющих разъемы
DVID, можно воспользоваться кабелемпереходником HDMI/DVID, но вывод изображения будет зависеть от того, какие устройства используются.
● При использовании адаптера HDMI/DVID изображение может выводиться некорректно изза плохого контакта с подключенным кабелем и т.п.
● Для стабильной передачи сигнала мы рекомендуем использовать кабели длиной не более 5 м.
Подключение устройств, поддерживающих интерфейс IEEE1394
● Для передачи цифровых сигналов дисков Super Audio CD и DVD Audio, подключите устройство, поддерживающее интерфейс IEEE1394. Инструкции
по воспроизведению Super Audio CD см. на стр. 63.
● Назначьте порт IEEE1394 в качестве источника сигнала (см. раздел «Подключение разъема IEEE1394» на стр. 70).

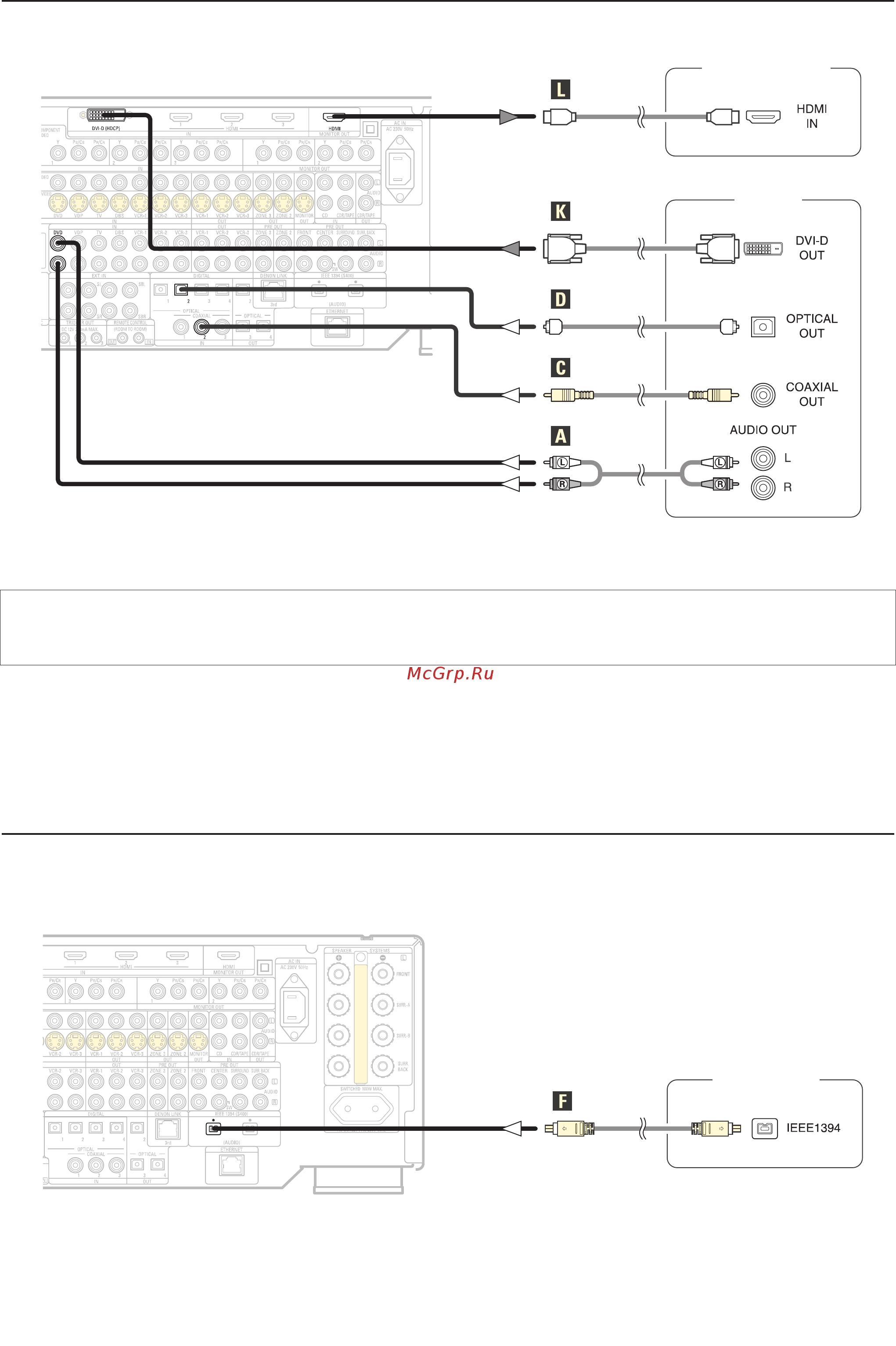

Подключение оборудования с помощью интерфейса DVI (Digital Visual Interface)
● Подключение оборудования, имеющего разъем DVID, позволяет передавать изображение в цифровом виде. Также с помощью этого интерфейса
можно передавать аналоговые или цифровые аудиосигналы.
Телевизионный монитор
DVD5плеер
Примечание:
● В продаже имеются 24 и 29штырьковые кабели DVI. Аппарат AVCA11XV поддерживает 24штырьковый кабель DVID.
● AVCA11XV поддерживает систему HDCP. Используйте HDMIмонитор, совместимый с HDCP.
DVD5плеер
