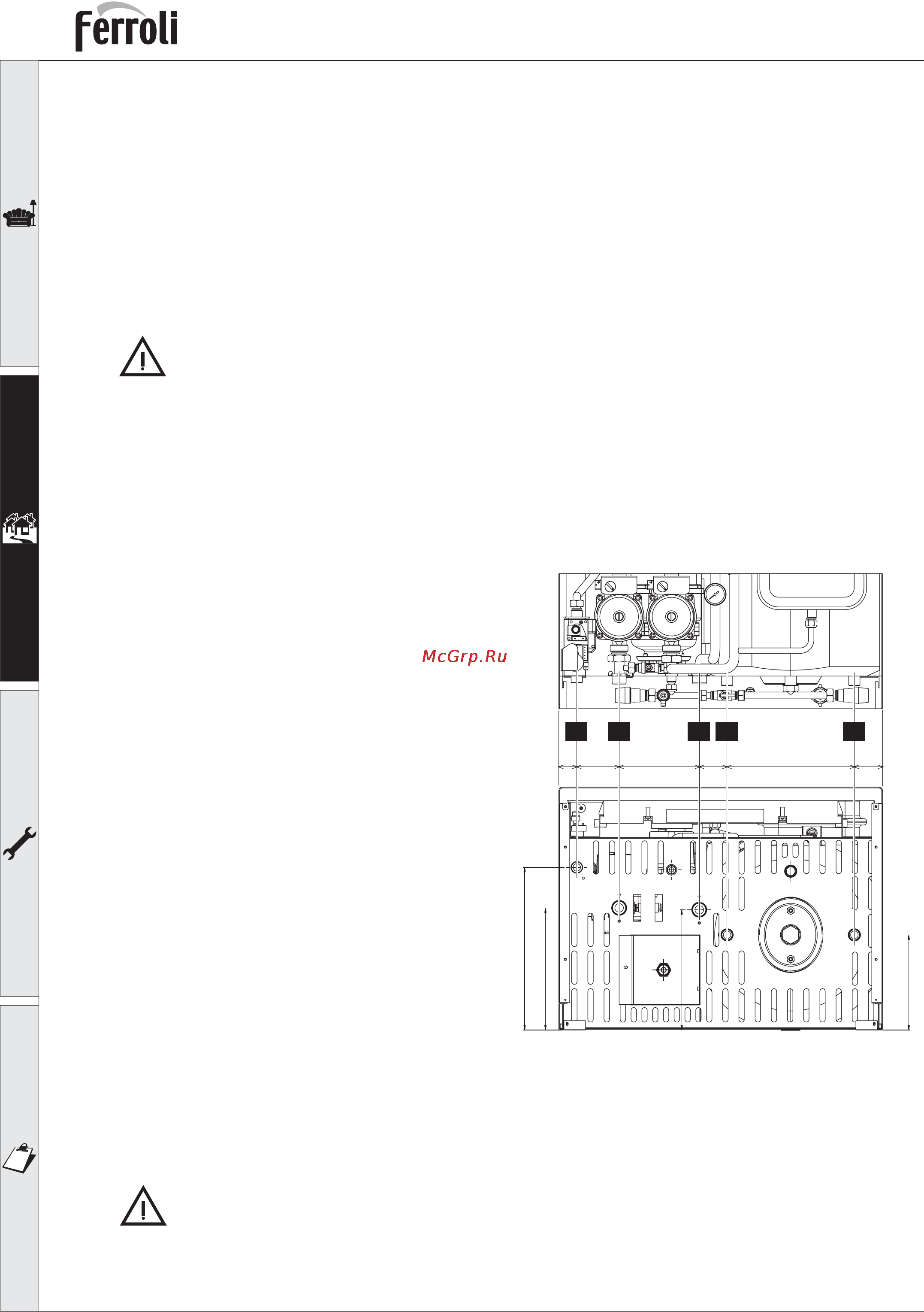

ГеггоИ New Е1 Не 60 С 30 2 3 Гидравлические соединения Расчет требуемой тепловой мощности котла производится предварительно исходя из потребности здания в тепле рассчитываемой по действующим нормам Для обеспечения хорошего функционирования и продолжительного срока службы котла гидравлическая система должна быть иметь соответствующие размеры и включать в себя принадлежности необходимые для правильной работы и бесперебойного тока воды В случаях когда трубы подачи воды в систему отопления и обратки проложены таким образом что в некоторых местах могут образоваться воздушные пузыри целесообразно установить в этих местах воздуховыпускные краны Кроме того в самой нижней точке системы следует установить сливной вентиль для обеспечения возможности полного слива воды из нее Рекомендуется чтобы разность температур воды в прямом и обратном коллекторах не превышала 20 С Не используйте трубы гидравлической системы для заземления электроустановок Перед монтажом тщательно промойте все трубы системы для удаления остаточных загрязнений или посторонних включений могущих помешать правильной работе агрегата Выполните подключения к соответствующим точкам подсоединений как показано на рис 5 Обозначения 1 Подвод газа 1 2 2 Возврат из системы отопления диам 3 4 3 Подача в систему отопления диам 3 4 4 Выход воды ГВС диам 1 2 5 Подвод холодной воды для ГВС диам 1 2 рис 5 Рекомендуется установить между котлом и системой отопления отсечные клапаны которые позволили бы в случае необходимости изолировать котел от системы А Сливное отверстие предохранительного клапана должно быть соединено с воронкой или с канализацией во избежание попадания воды на пол в случае срабатывании клапана при превышении давления в отопительной системе В противном случае изготовитель котла не несет никакой ответственности за затопление помещения при срабатывании предохранительного клапана Соединения следует выполнять так чтобы трубы находящиеся внутри котла не подвергались механическим нагрузкам 102 Сой 35400092 01 2007 Яеу 00
