MONTAGGIO DELL’ALTOPARLANTE - WS-15
Per montare il WS-15 a parete, occorre prima scegliere un determinato tipo di
montaggio, e marcare con una matita il punto di fissaggio sulla parete. Se possibile,
identificare un montante del muro e inserirvi direttamente la vite. Se il montante non si
trova vicino al punto prescelto per il montaggio, fare ricorso a un ancoraggio a muro per
garantire che l’altoparlante sia montato saldamente.
NOTA: Una installazione incorretta può provocare danni o lesioni! Per montare
l’altoparlante, capovolgerlo e far penetrare il foro largo in fondo al supporto
sulla testa della vite, di modo che l’altoparlante sia adagiato nella fessura più
stretta. Una volta abbassato, la forza di gravità permetterà all’apparecchio di
rimanere in questa parte più stretta della fessura, assicurando un montaggio a
parete ben saldo. Vi sono tre fessure d’inserimento per il montaggio: quella
centrale serve a mantenere l’apparecchio diritto, mentre le due laterali
permettono un’installazione ad angolo qualora occorra rivolgere l’altoparlante
verso l’area di ascolto.
Per le istruzioni realtive al montaggio, verificare i grafici 1-6 per il modello WS-15
MONTAGGIO DELL’ALTOPARLANTE - WS-60
Il modello WS-60 è progettato per essere montato sia verticalmente che orizzontalmente.
Nel caso del montaggio a parete, scegliere prima il punto della collocazione. Separare la
base arrotondata e il supporto di montaggio dall’altoparlante. Sostenere il supporto fino
alla posizione prescelta, quindi tracciare con una matita i punti corrispondenti alle viti. È
possibile che il supporto multifunzionale abbia 5 punti di avvitamento. Controllare il
grafico 11. Cercare di identificare un montante del muro e inserirvi direttamente la vite.
Se il montante non è vicino al punto prescelto per il montaggio, fare ricorso a un
ancoraggio a muro per garantire che l’altoparlante sia montato saldamente.
NOTA: Una installazione incorretta può provocare danni o lesioni!
Per montare l’altoparlante al supporto, assicurarsi innanzittutto che i due bulloni sul retro
dell’altoparlante siano bene avvitati al punto di non poterli più girare. Poi, sostenendo
l’apparecchio verso l’alto fino al supporto a muro, inserire la testa dei bulloni attraverso
le aperture più larghe del supporto e far scivolare l’altoparlante nella parte più stretta
della fessura. Nel caso del montaggio verticale, lasciare che l’apparecchio scivoli verso il
basso raggiungendo la sua posizione. Se invece si tratta di un montaggio orizzontale,
controllare che il supporto sia orientato correttamente, in quanto occorre che una parte
sia rivolta verso l’alto. La testa del bullone deve trovarsi inserita nella piccola
indentazione perché l’installazione risulti sicura. Verificare il grafico 12.
Una volta installato il supporto, si possono scegliere varie posizioni per l’altoparlante. Il
supporto è stato progettato in modo da permettere lievi cambiamenti nel posizionare
l’apparecchio senza dover togliere e rimettere il supporto. Nelle applicazioni verticali,
l’altoparlante può essere rivolto in avanti o ad angolo, sinistro o destro, per facilitare il
tipo d’installazione prescelta. Con il montaggio orizzontale, si può spostare l’altoparlante
verso destra o sinistra, aggiungendo 2”. Per le istruzioni relative al montaggio, verificare
i grafici 1-15 per il modello WS-60
CONNESSIONI: ALTOPARLANTE
Avvertimento: spegnere completamente l’impianto audiovisivo prima di
procedure con l’installazione. Ignorare questo accorgimento potrebbe
danneggiare il sistema.

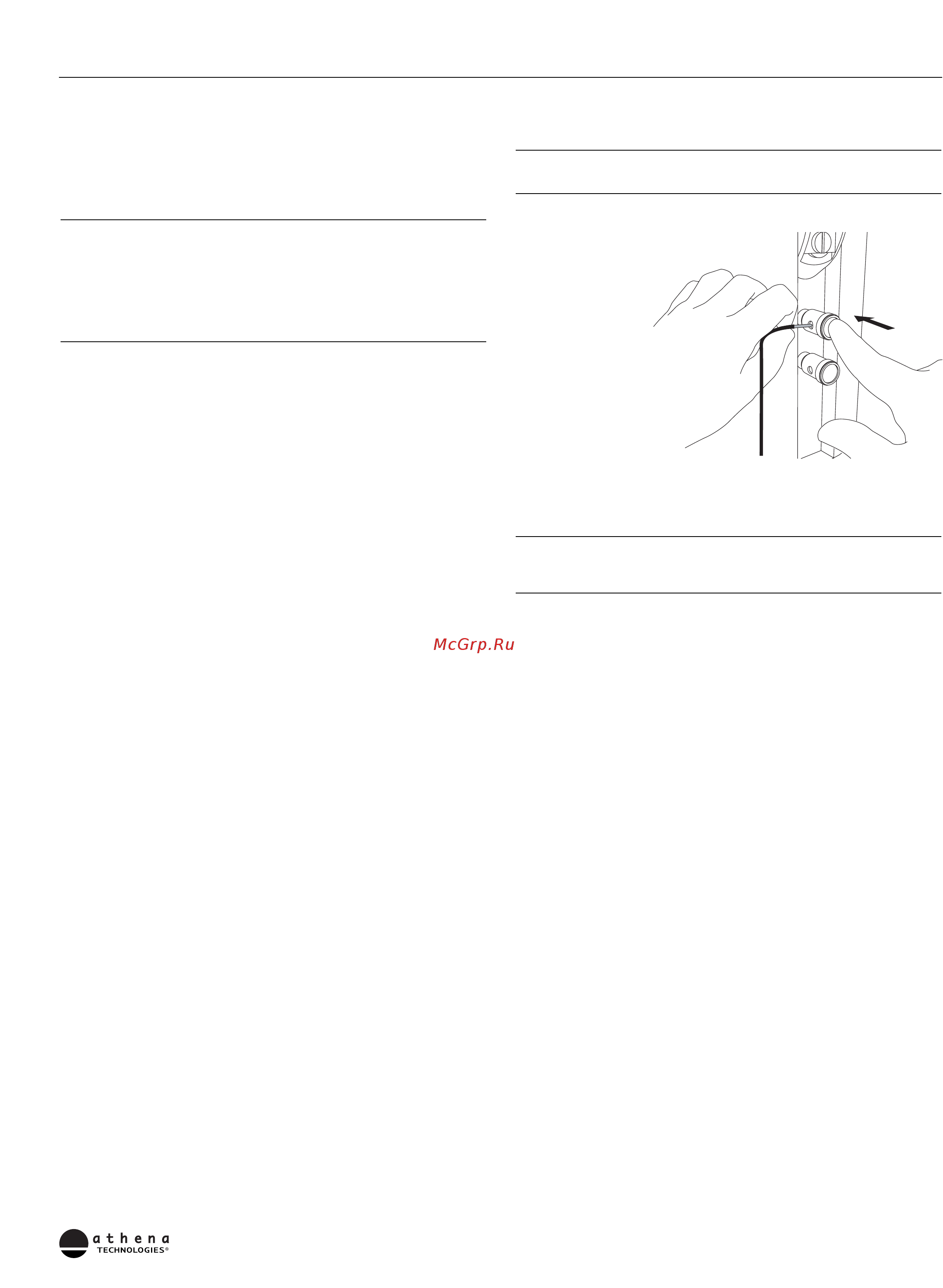

Connessione: Altoparlanti
Sul retro degli altoparlanti
athena TECHNOLOGIES
®
si
trovano due connettori
placcati in oro e caricati a
molla, uno marcato rosso
(+), l’altro nero (-).
Utilizzando un normale
cavo altoparlante,
effettuare la connessione
del sistema un canale alla
volta, iniziando il processo
col Ricevitore. Per
attaccare il cavo, premere
il connettore fino a quando
appare un foro. Far passare
il cavo attraverso il foro e
rilasciare il connettore.
Collegare il cavo
altoparlante dal terminale positivo rosso (RED +) sul ricevitore a quello positivo rosso
(RED+) sull’altoparlante. Collegare il terminale negativo nero (BLACK-) sul ricevitore a
quello nero (BLACK-) sull’altoparlante. Fare attenzione che vi sia corrispondenza non solo
tra positivo e negativo, ma anche tra altoparlante e canale.
NOTA: Qualora, inavvertitamente, invertiate le connessioni (p.e., rosso con
nero), il sistema presenterà una forte mancanza di bassi. Questo tipo di
cablaggio è detto "Out of Phase" (fuori fase). Se dovesse verificarsi, controllate
il cablaggio e ricollegate il sistema.
Osservazione riguardante il filo dello Speaker
Contrariamente a quanto si pensa, non tutti i fili per speaker sono uguali. Il filo dello
speaker rappresenta l'unico contatto dello speaker stesso con l'amplificatore. Nel caso di
un filo sottile, come "un filo da lampada", la qualità sonora complessiva ne verrà
danneggiata, soprattutto con lunghezze di 10 piedi o più. Si raccomanda, pertanto, l'uso
di cavi per speaker di ottima qualità in modo da garantire il massimo rendimento.
GARANZIA AL DI FUORI DEGLI STATI UNITI
E DEL CANADA
Al di fuori del Nord America, le garanzie sul prodotto possono variare per rispondere alla
particolare legislazione di quel determinato paese. Circa la garanzia limitata in vigore nel
vostro Paese, richiedete ulteriori informazioni al dettagliante locale della linea athena
TECHNOLOGIES
®
.
GARANZIA NEGLI STATI UNITI E IN CANADA (VEDI
COPERTINA A TERGO)
athena TECHNOLOGIES
®
, SCI
™
, and Create your Sound
™
, sono marchi di fabbrica della Audio
Products International Corp. "Dolby", "Dolby Pro-Logic" e "Dolby Digital" sono marchi di fabbrica di
Dolby Laboratories Licensing. "DTS" è un marchio di fabbrica di Digital Theater Systems Inc.
manuale per l’uso
