22

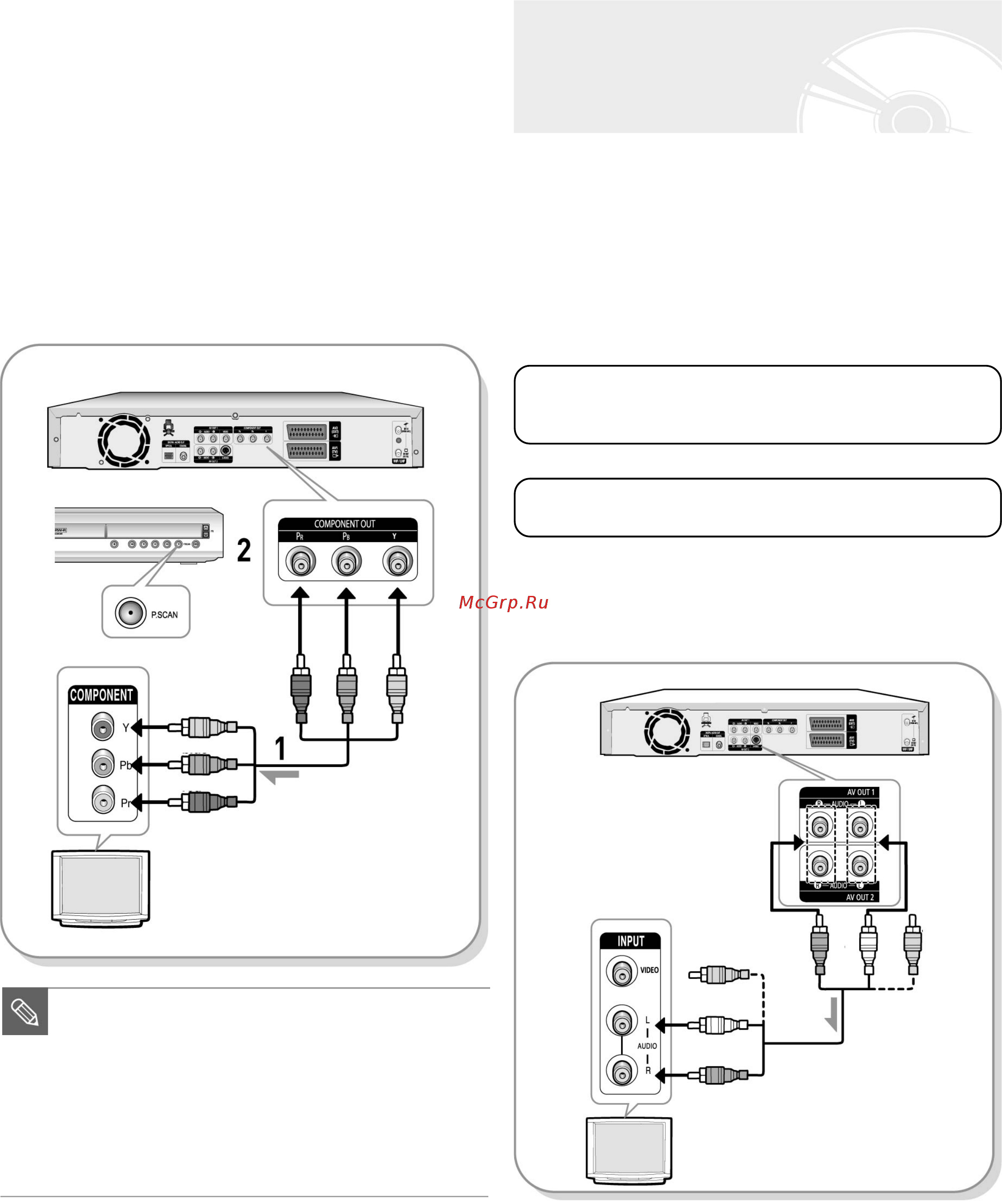

Способ 3: Подключение через
компонентный видеовыходный
разъем
1. Компонентным видеокабелем (не прилагается) соедините
разъемы COMPONENT OUT (Y,P
B
,P
R
) рекордера и
COMPONENT IN (Y,P
B
,P
R
) телевизора.
2. Разъемы AUDIO OUT рекордера и AUDIO IN телевизора (или
А/В усилителя) соедините аудиокабелями (белым и красным).
(См. стр. 22-23)
3. По окончании подключения прочтите информацию на стр.
36-37.
• Полученное изображение будет иметь высокое качество и
точную цветопередачу.
При выполнении подключения соблюдайте
цветовую кодировку. Компонентные выходные
разъемы Y, P
B
, P
R
рекордера должны
соединяться только с соответствующими
входными разъемами телевизора.
Режим построчной развертки доступен только
в случае если для Video Out (Видеовыход)
выбран параметр Component
(Компонентный).
Другой тип соединения
кабеля выходного
аудиосигнала
Существует несколько способов вывода аудиосигнала без
использования скарт-кабелей. Выберите подходящий вам
способ из описанных ниже.
••
••
• Способ 1: Подключение к телевизору
••
••
• Способ 2: Подключение к стереофоническому усилителю с
выходными А/В-разъемами
••
••
• Способ 3: Подключение к А/В усилителю с цифровым
выходным разъемом
Произведено по лицензии Dolby Laboratories. «Dolby» и
символ сдвоенной D являются торговыми знаками
компании Dolby Laboratories.
«DTS» и «DTS Digital Out» являются торговыми знаками
компании Digital Theater Systems, Inc.
Способ 1: Подключение к телевизору
Воспользуйтесь этим способом подключения, если телевизор
имеет аудиовходные разъемы.
ТВ
ПРИМЕЧАНИЕ
зеленый
синий
красный
ТВ
желтый
белый
красный
