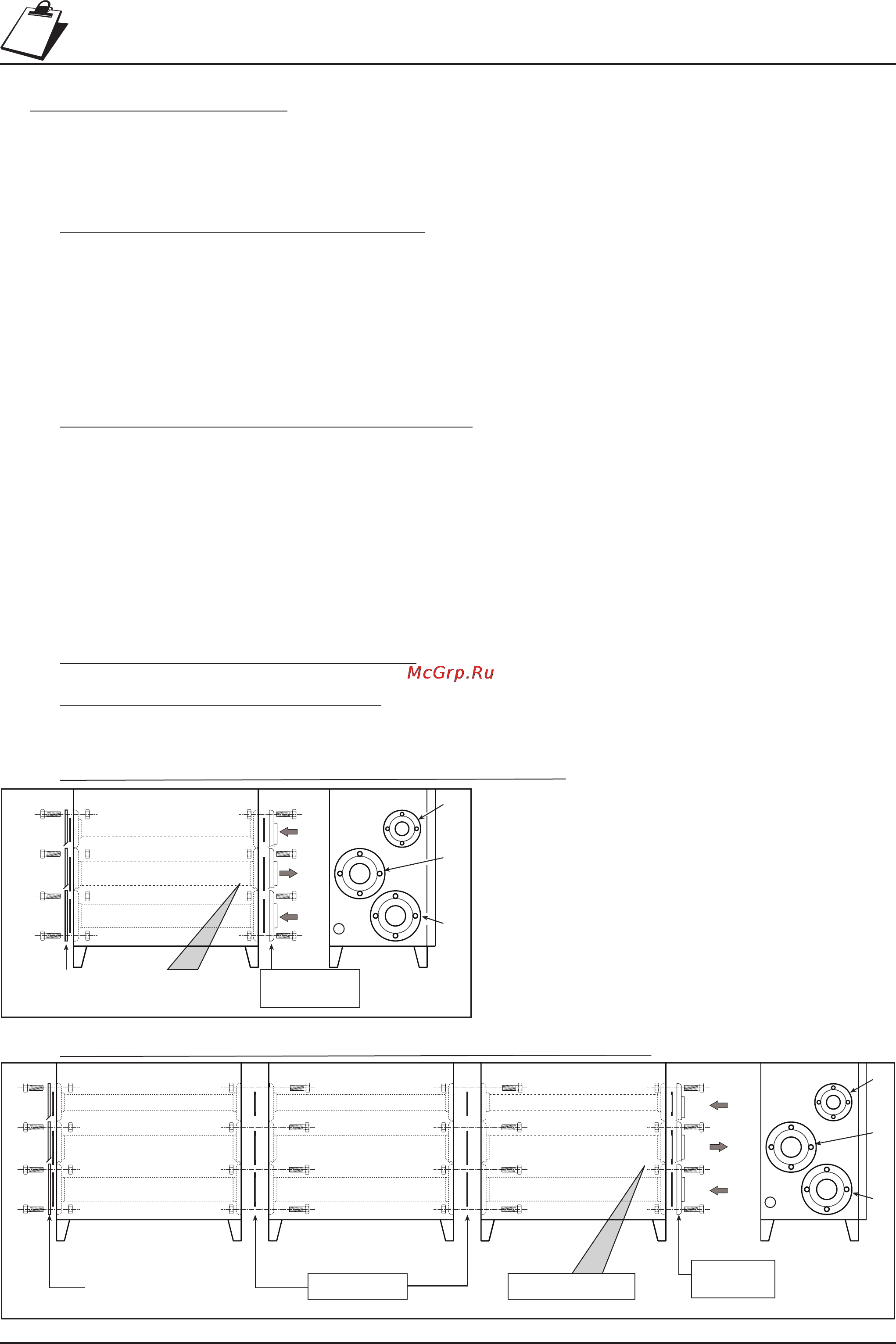

ЕСОМСЕРТ 100 Инструкции подключения Есопсер 100 оборудован внутри 3 мя коллекторами газ подача и обратка системы и труба стока кон денсата которые рассчитаны как для подключения в каскад так и для подключения одного котла Коллекторы рассчитаны для подключения до 5 котлов последовательно В кафу находятся набор фланцев прокладки и винты для подключения Для подключения одного котла рис 5 Определяют с какой стороны котла Есопсер 100 будут делать гидравлическое и газовое подключение с этой стороны подсоединить фланцы с патрубком имеющиеся в наборе после этого герметично фланцы приварить на трубопроводы системы Затем осторожно вставить прокладки которые имеются в наборе Подключить трубу стока конденсата 040 для отвода вырабатываемого во время работы котла конденсата см рис 7 На стороне против стороны подключения установить глухые фланцы имеющееся в наборе а между фланцем и котлом прокладки Для подключения котлов в каскаде рис 6а Подключить первый котел к системе трубопровода и газ как описано вы е но без установки на котел глухие фланцы на противоположную сторону С этой стороны подключить другой котле аккуратно выравнять фланец соединения и трубу стока конденсата Всавить между фланцем и двумя котлами прокладки имеющиеся в наборе Вставить болты имеющиеся в наборе в фланец изнутри первого котла и выевсти этот болт в фланец второго котла Закрутить гайку изнутри второго котла Прежде чем закрутить гайку необходимо проверить правильное расположение всех прокладок и подключить между этими котлами трубу стока конденсата см рис 8 Закрутить до конца гайку и повторить операции подключение для остальных котлов максимум 5 фслучае использования гидроразделителя На последнем котле установить в конце глухие фланцы и прокладки ф случае использования прямого насоса На последнем котле подключить подачу в обратку см рис 6Ь Гидроподключение на одном котле с гидроразделителем Описание 1 Вход газа 2 Подача в систему 3 Обратка системы 4 Сток конденсата 12 Рис 5
